工业PC内置硬盘及减震安装结构设计

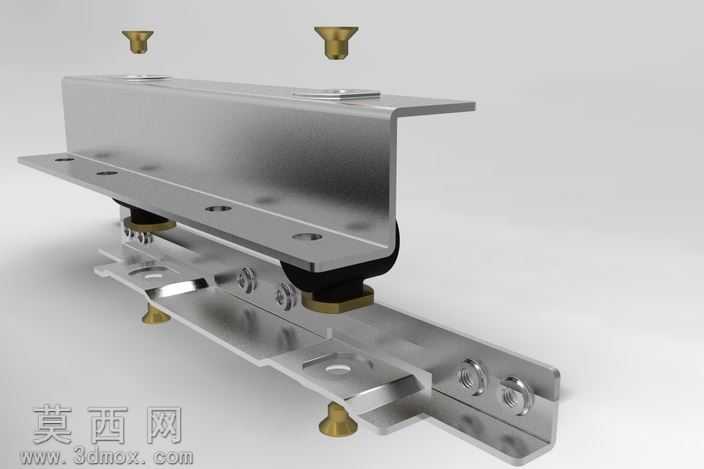

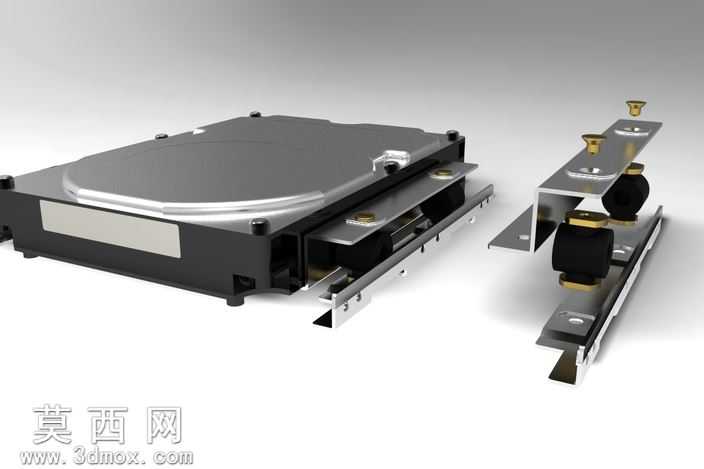

本作品围绕工业PC所用机械硬盘的本体结构与配套安装组件展开三维建模，完整还原了工业级硬盘的外观形态与配套减震安装结构的细节特征。建模过程中首先对硬盘本体进行结构拆解，依据工业硬盘的实际尺寸比例，先构建硬盘的金属上盖主体，通过曲面建模还原上盖的冲压成型弧度与边缘的固定点位，再搭建黑色工程塑料材质的盘体基座，精准刻画基座侧面的接口凹槽、底部的定位凸台以及边缘的螺丝孔位，还原盘体内部磁头组件、盘片腔体的外部轮廓特征，确保硬盘本体的结构比例与实物完全一致。针对配套的安装减震结构，建模时重点还原了L型金属安装支架的折弯形态，刻画支架上的长条调节孔位、定位卡槽以及与硬盘连接的固定点位，同时对减震橡胶滚轮组件进行精细化建模，还原橡胶件的圆弧轮廓、金属衬套的嵌套结构以及固定铜柱的螺纹细节，配套的滑动导轨部分则还原了导轨的滑槽结构、限位卡扣与安装固定孔，完整呈现硬盘推入式安装的配合关系。材质渲染阶段，为硬盘金属上盖赋予磨砂金属材质，调整反射参数还原金属表面的细腻哑光质感，盘体基座赋予哑光黑色工程塑料材质，添加细微的颗粒质感还原工业塑料的真实触感；金属支架与导轨部分赋予拉丝不锈钢材质，调整纹理方向与反光强度还原金属加工后的表面特征，减震橡胶件赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶的阻尼质感，固定铜柱赋予黄铜金属材质，还原金属铜的温润光泽。整体设计围绕工业PC的硬盘减震安装需求展开，通过独立的减震支架与滑动导轨结构，实现硬盘的免工具快装与运行减震，建模过程中严格把控各部件的装配间隙，确保支架与硬盘、导轨与支架的配合关系符合实际装配逻辑，所有结构细节均参考工业工控设备的硬盘安装标准设计，既还原了硬盘本身的产品结构，也完整呈现了工业场景下硬盘的专用安装固定方案，可用于工业PC结构设计参考、安装结构演示以及工控设备的配套结构设计验证。
