百吨级重型液压油缸三维结构设计

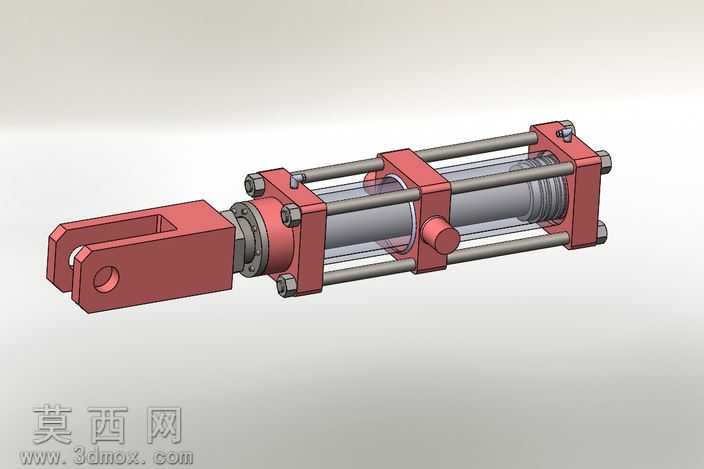

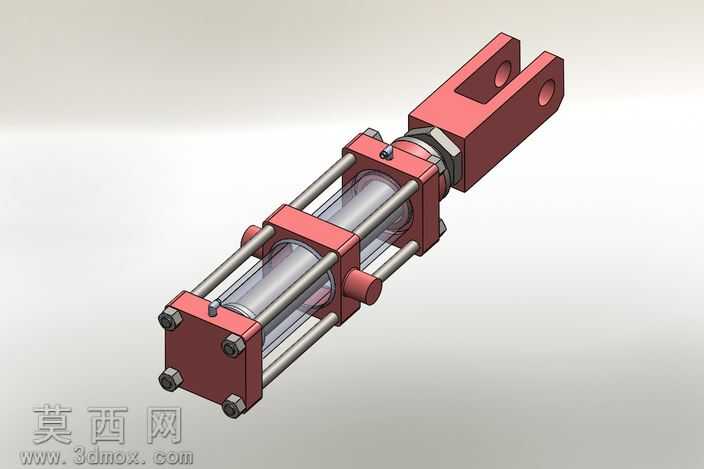

本模型为百吨级重载液压油缸，采用SolidWorks完成全参数化三维建模，建模过程严格遵循重型液压元件的设计规范，对油缸各组成部件进行1:1等比例还原，完整呈现了拉杆式重载油缸的全部结构细节。模型构建过程中，首先完成缸筒、端盖、活塞杆、前后连接铰座、锁紧螺母、密封安装槽、拉杆紧固件等核心零件的单独建模，每个零件的尺寸参数均匹配百吨级载荷的受力要求，缸筒部分采用透明材质渲染，可直观展示缸筒内部的活塞装配结构、活塞杆的延伸路径以及腔体的容积空间，外部金属结构件采用哑光金属红的涂装材质，紧固件采用镀锌钢质感材质，不同材质的区分渲染清晰划分了各部件的功能区域，便于快速识别装配关系。结构设计上，该油缸采用四拉杆锁紧的端盖连接形式，相比法兰连接形式更便于后期维护拆解，前端采用叉形铰耳连接结构，预留销轴安装孔，可适配重载工况下的铰接安装需求，端盖处设计有密封件安装位，可适配组合密封圈、防尘圈等密封元件，避免高压工况下的液压油泄漏，缸体外部设置有油口接口，用于连接液压管路实现压力油的进出控制，活塞杆表面做硬化处理的结构设计，可承受大吨位负载下的轴向推力，满足废金属冶炼等重载挤压作业的推力需求。建模过程中对所有零件添加了同轴心、重合、距离等完整的装配约束，可实现无干涉的装配体运动仿真，能够模拟活塞杆的伸缩动作过程，各零件的倒角、圆角、螺纹等工艺细节均做了还原，未做过度简化处理，既保证了模型的视觉展示效果，也可用于液压系统的布局验证、结构受力分析参考、以及相关液压课程的教学演示使用，模型的结构设计充分考虑了重载工况下的受力分布，拉杆的排布、端盖的厚度、铰座的加强结构均符合重型液压元件的设计逻辑，能够直观展现百吨级液压油缸的工作原理与结构组成。
