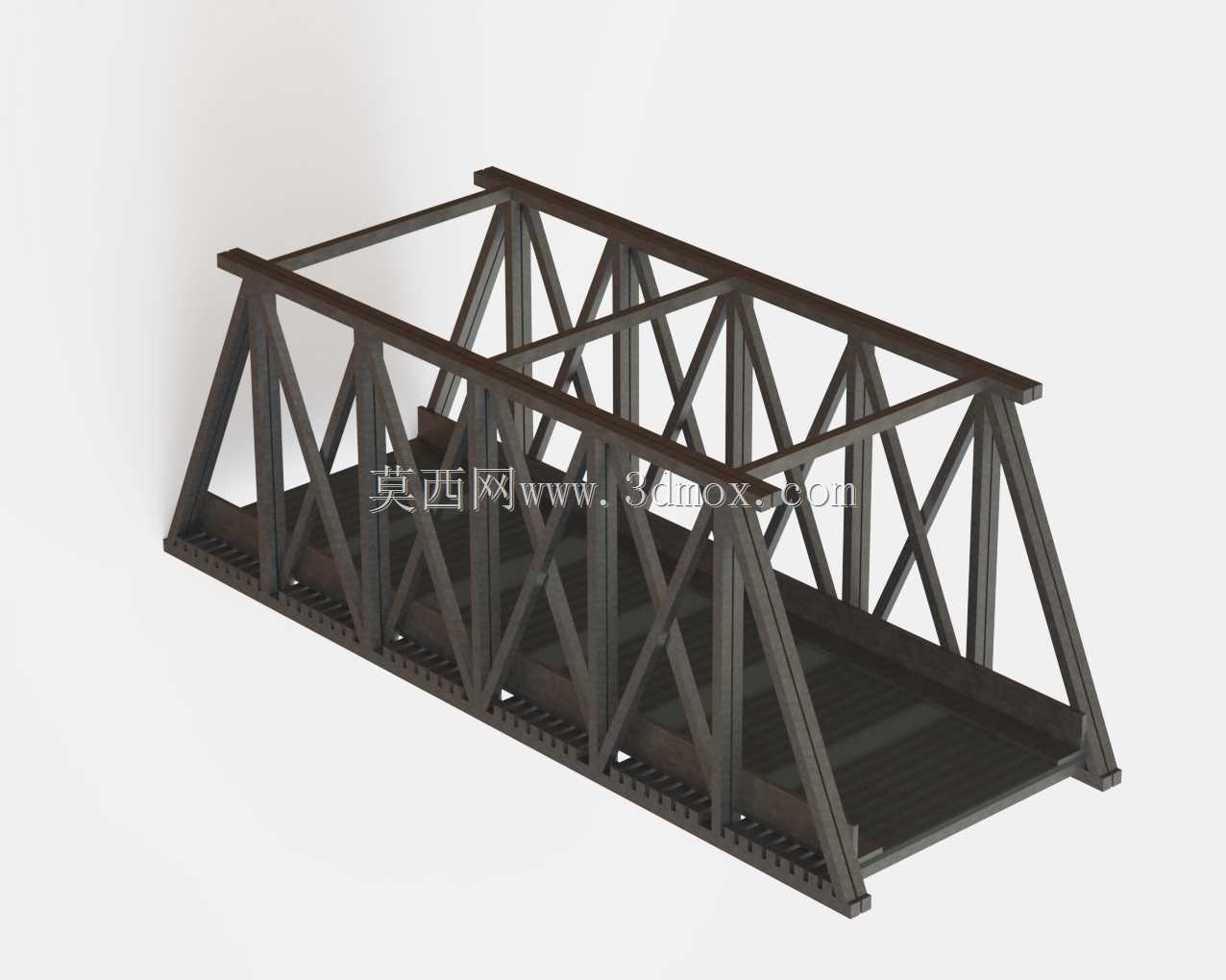

简易木材边角料桁架式校桥结构

这款桁架式桥体结构，最初的设计出发点是解决小型场地临时通行、实训教学场景下的简易桥梁搭建需求，尤其适配木材边角料的加工拼接场景，不需要复杂的定制型材，仅靠常规裁切的边角料就能完成整桥的拼装，大幅降低了小型临时桥的搭建成本。从结构选型来看，采用了经典的华伦式桁架布局，两侧的斜向腹杆按照三角形稳定结构排布，上弦杆、下弦杆与腹杆之间的连接节点全部采用平面贴合的拼接方式，不需要复杂的铸钢节点或者焊接工艺，就算是手工加工也能保证节点的连接精度，避免了复杂加工带来的误差累积。桥体的通行面铺设了带防滑槽的桥面板，面板下方通过横向的分配梁把荷载均匀传递到两侧的桁架主结构上，就算是小型手推车、实训设备的通行荷载，也能通过桁架的杆件把力分散到两端的桥台上，不会出现局部杆件应力集中的问题。从安装边界来看，整桥的跨度适配小型沟渠、实训场地模拟沟壑的跨越需求，桥体宽度满足单人或者小型机具的通行要求，两端的支撑端做了平直的支撑面，不需要额外做复杂的桥台预埋件，直接放置在硬化的平整支撑面上就能完成安装，拆卸的时候也只需要松开节点的紧固件，就能把整桥拆分成零散的杆件，方便转运和重复利用。设计过程中特意控制了每根杆件的长度，所有杆件的尺寸都适配常规木材边角料的常见裁切长度，不需要对原材料进行过长的裁切，最大化利用边角料的剩余长度，减少加工过程中的材料浪费。腹杆的角度经过反复验算，既保证了桁架的整体刚度，避免通行过程中桥体出现过大的竖向挠度，又控制了杆件的加工角度，不需要特殊的角度裁切工具，常规的锯切设备就能完成所有杆件的角度加工。桥体两侧的桁架之间设置了横向的连接撑，保证两侧桁架不会出现侧向失稳的问题，就算是受到侧向的水平力，也能通过横向撑把力传递到两侧结构，提升整桥的侧向稳定性。在实际应用场景中，这类结构除了用作临时通行的简易桥之外，还可以作为机械结构教学的实训模型，帮助学习者理解桁架结构的受力传递路径，掌握三角形稳定结构在工程中的实际应用方式，也可以作为场景搭建中的装饰性桥体构件，适配沙盘、场景模型中的桥梁部分制作。
