内燃机核心传动活塞结构造型

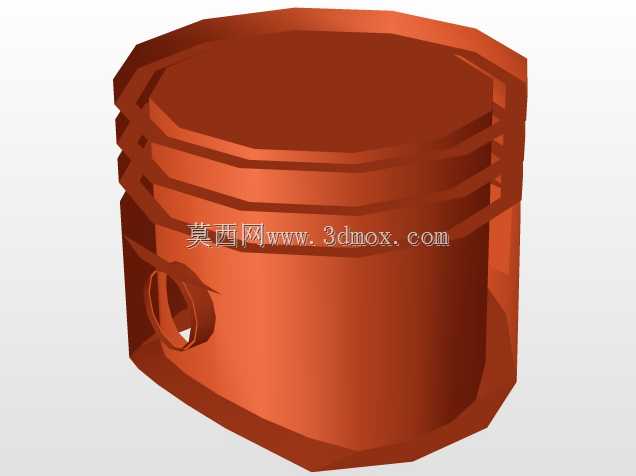

作为内燃机动力转换的核心执行部件，活塞的设计直接决定了整套动力单元的输出效率与运行可靠性，在车用动力、小型通用汽油机、工业压缩机等需要往复式动力转换的场景中，这类零件的结构合理性是整机性能达标的基础。从实际工况出发，活塞需要在高温高压的气缸环境内完成高频往复运动，既要承受燃气燃烧产生的爆发压力，还要将动力通过配套的销、连杆结构传递给曲轴，完成热能到旋转机械能的转换，因此在造型阶段就需要充分考虑运动边界与配合公差。本次造型的活塞采用常规的圆柱主体结构，顶部为平整的燃烧室接触面，可适配平顶燃烧室的气缸盖布局，头部预留的多道环槽结构用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。裙部的销孔结构用于安装活塞销，实现活塞与连杆的铰接，销孔的位置精度直接影响活塞的运动姿态，若同轴度偏差过大，会造成活塞在气缸内偏磨，轻则出现敲缸异响，重则导致拉缸故障使整机报废。设计过程中需要严格控制活塞的整体外径尺寸，与气缸内壁保留合理的配合间隙，间隙过大会导致密封性能下降、压缩比不足，间隙过小则会在热膨胀状态下出现活塞卡滞，引发严重的机械故障。同时裙部的型线设计需要考虑热态变形补偿，因为活塞工作时顶部温度远高于裙部，热膨胀量存在梯度差，常温下的圆柱造型在工作温度下会呈现上大下小的锥度，因此造型阶段需要提前对裙部做微锥处理，保证热态下活塞与气缸的配合间隙均匀。活塞销孔的位置需要偏离活塞中心一定距离，以此抵消活塞换向时产生的侧向敲击力，降低整机运行的噪声与冲击载荷。这类活塞结构可适配小排量单缸内燃机的设计需求，也可作为教学演示、结构原理展示的建模参考，在做整机装配仿真时，该模型可直接导入装配环境，配合气缸、连杆、曲轴等部件完成运动学仿真，验证活塞行程、压缩比、配气相位等核心参数是否符合设计要求，避免后续开模或样机试制阶段出现结构性问题。
