航模遥控器双屏显示扩展固定支架

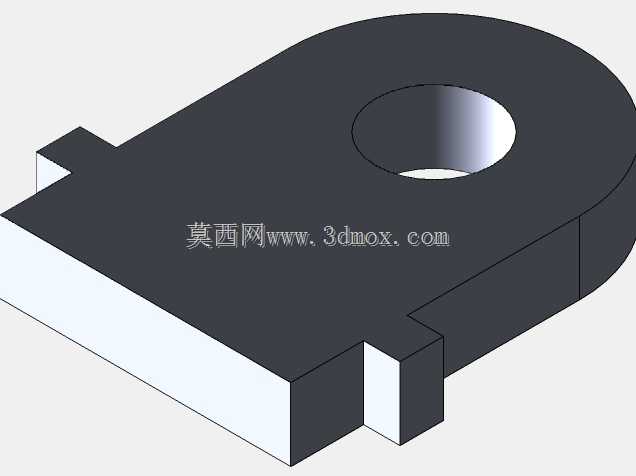

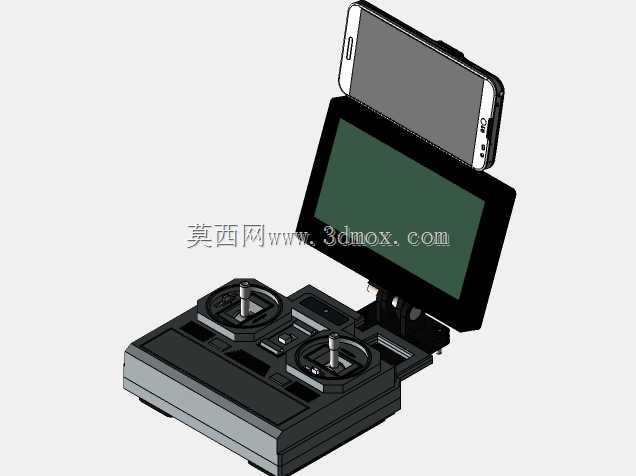

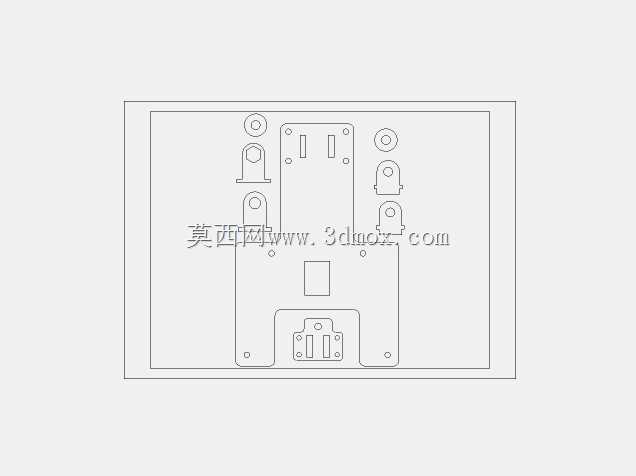

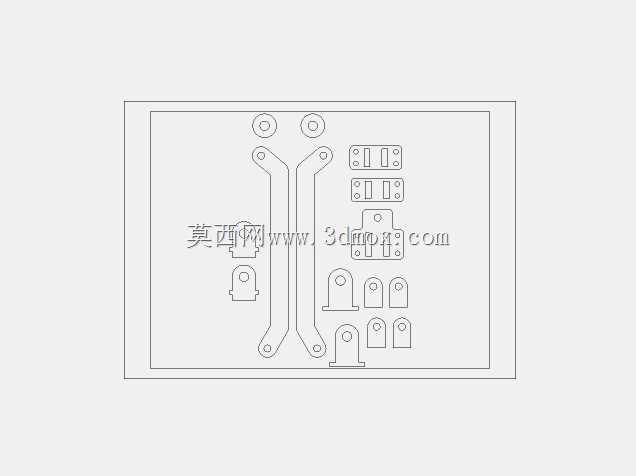

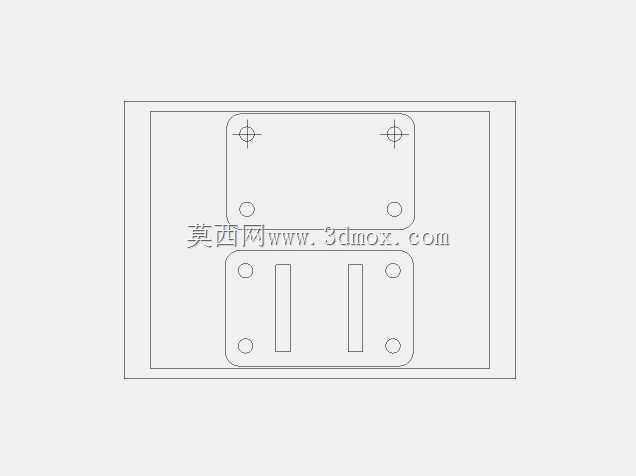

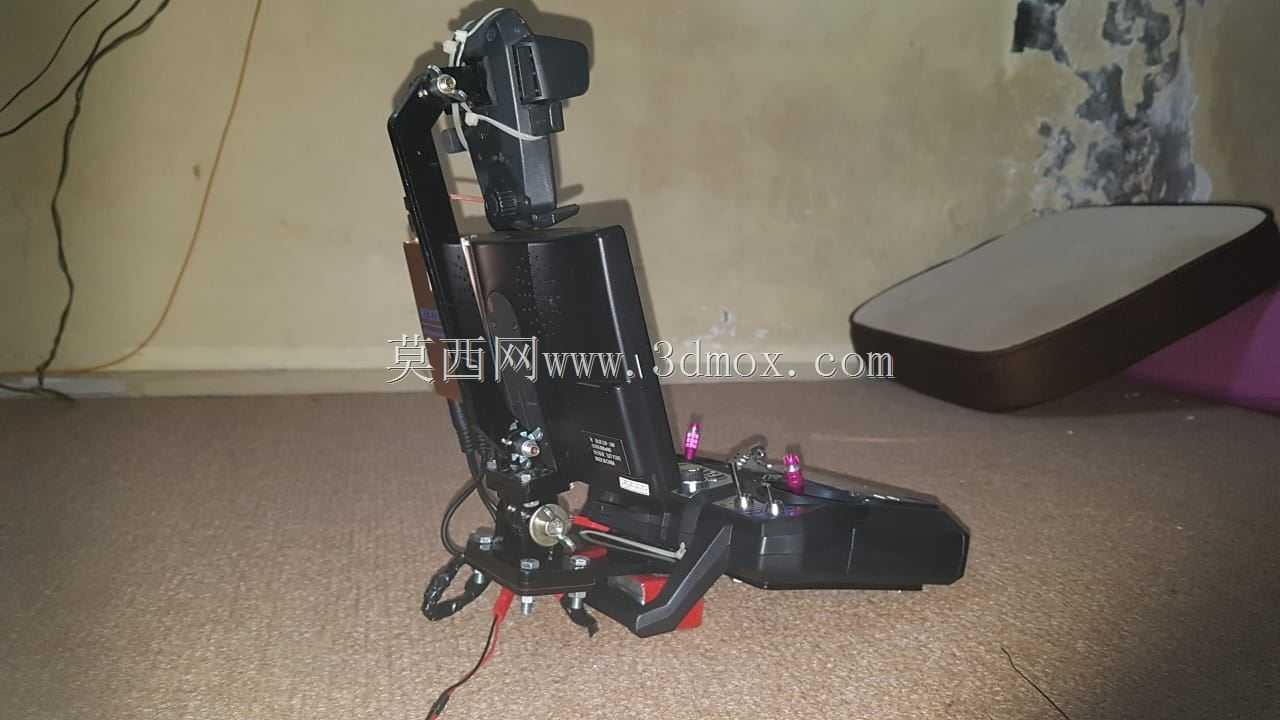

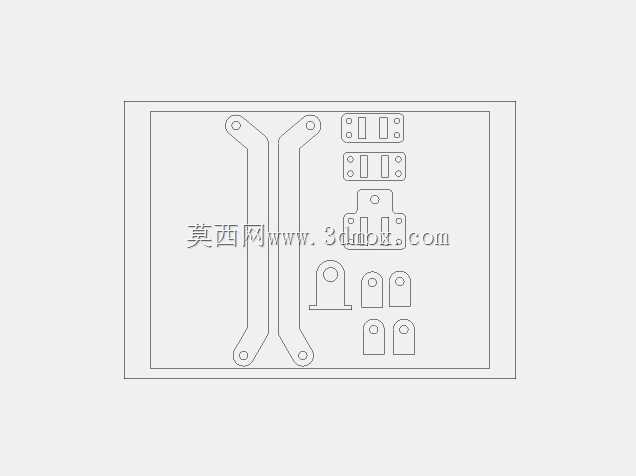

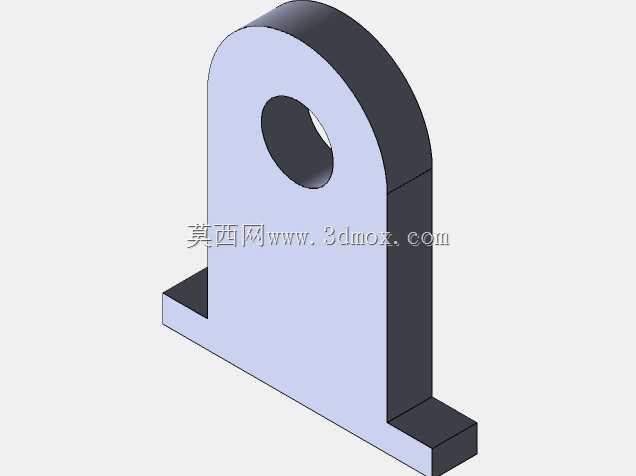

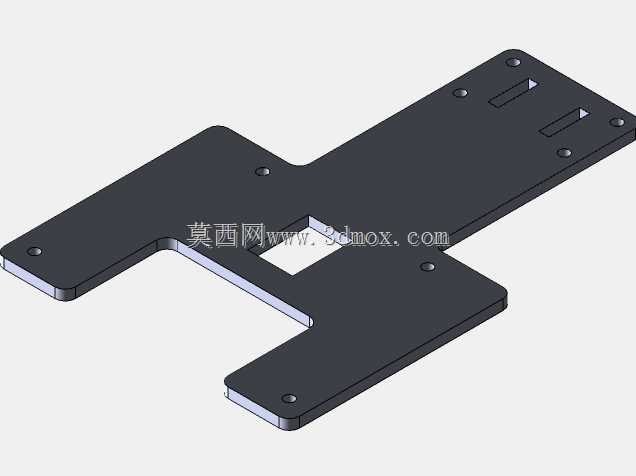

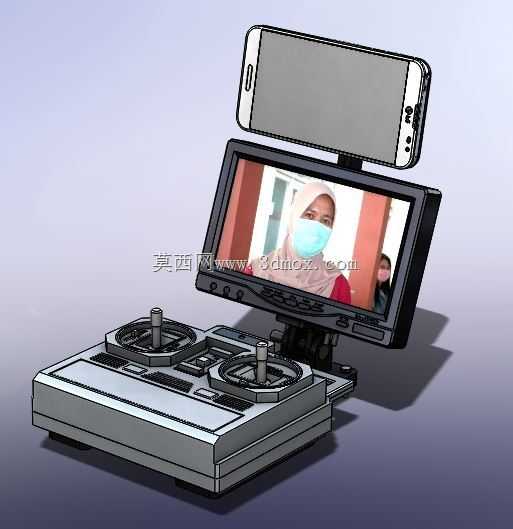

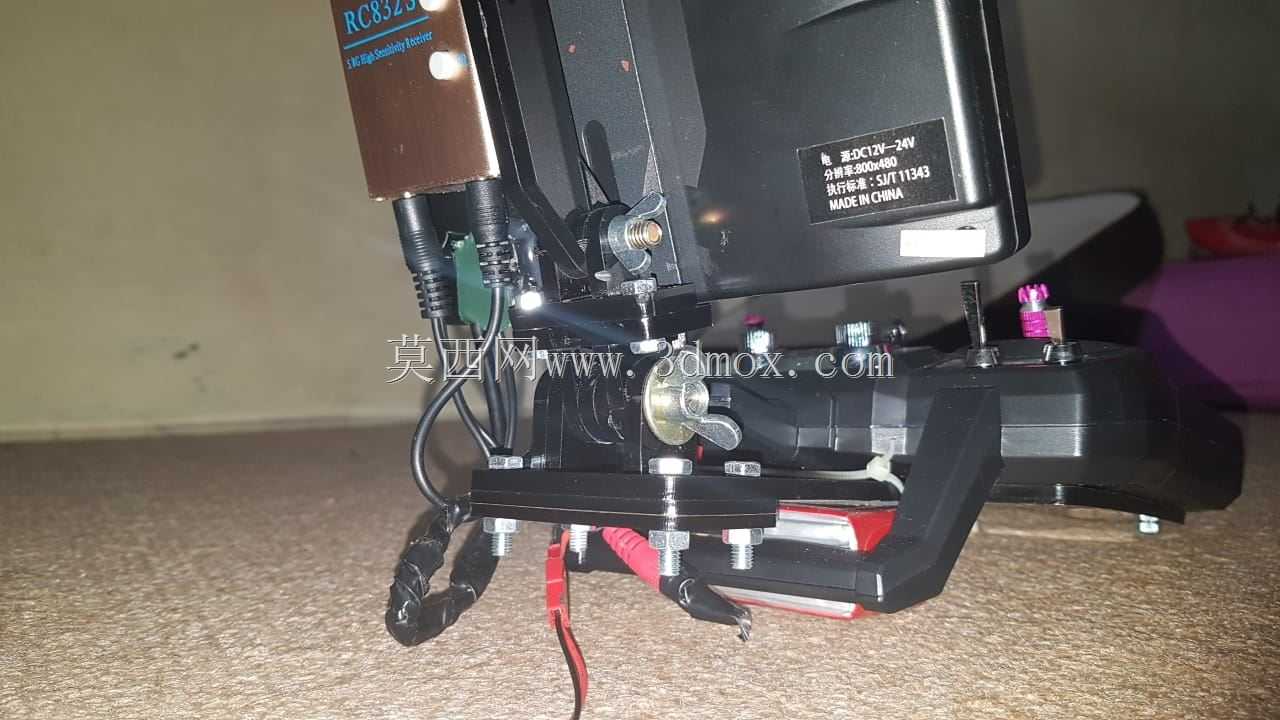

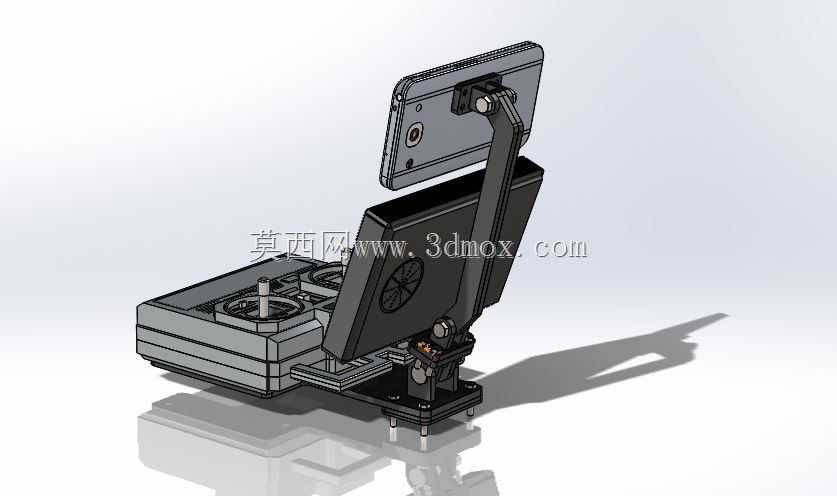

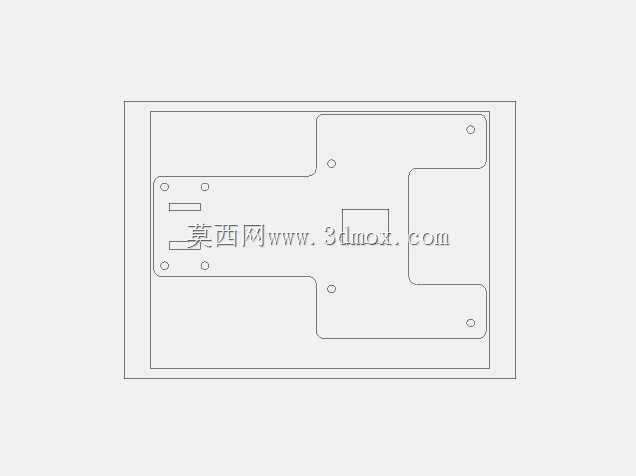

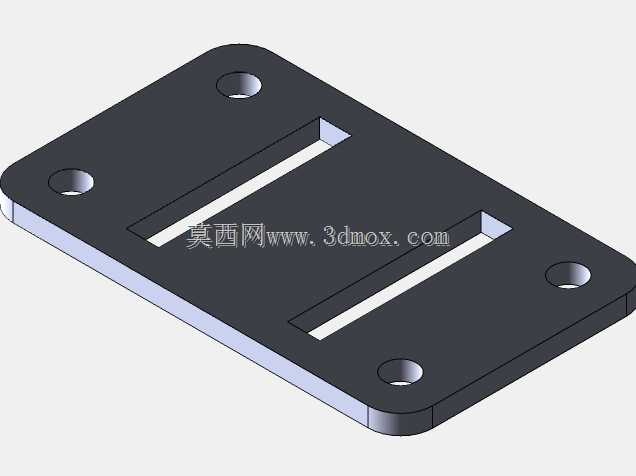

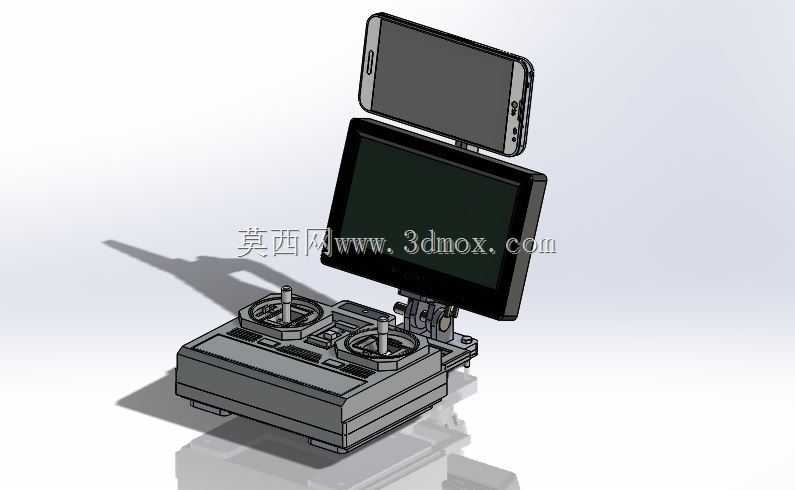

这套固定支架主要面向航模遥控操作场景设计，解决外场飞行时多设备分散握持、视线频繁切换的痛点，日常FPV飞行、固定翼航模调试、多旋翼航拍作业时，操作者无需额外手持图传显示设备，可将视线始终保持在操控区域与飞行状态反馈界面上，降低操作失误概率。支架整体采用层叠式安装结构，底层直接适配常规航模遥控器的顶部安装位，依托遥控器本身的壳体平面做支撑，无需对遥控器本体做打孔、粘接等破坏性改装，安装时通过底部的卡位结构与遥控器上沿贴合，锁紧后可承受常规飞行操作中的振动，不会出现松脱移位。中层为显示屏承载位，预留了通用小尺寸图传监视器的安装孔位，可适配市面多数5到7英寸的FPV监视器，承载面做了下沉式限位设计，屏幕放入后四周有挡边约束，配合快压锁片可快速完成屏幕固定，拆卸时也无需额外工具，方便外场转场时快速收纳。顶层为手机扩展位，采用可微调角度的铰接结构，可根据操作者的坐姿、站姿调整手机俯仰角度，手机夹位做了宽度自适应设计，可覆盖常规尺寸的智能手机，用于显示飞行参数、地图航线或者第二路图传画面。设计阶段优先考虑了安装后的重心匹配，整体支架的承载重心落在遥控器纵向中心线上，安装双屏后不会出现遥控器单侧偏重的问题，长时间握持操作不会增加手腕负担。支架的板材连接位置做了倒角处理，没有尖锐棱角，避免外场操作时划伤手部或者刮蹭设备线材，走线位置预留了开放式的线槽，图传线、手机充电线可顺着线槽排布，不会出现线材缠绕摇杆的问题。支架的整体安装高度控制在120毫米以内，安装后不会遮挡遥控器本身的天线、拨杆与调节旋钮，所有遥控器原生操作控件都可正常触及，横向宽度不超过遥控器本体宽度，收纳时可随遥控器一起放入常规遥控设备收纳包，无需单独拆分存放。材质选用上兼顾了强度与重量，整体结构在保证1.5千克总承载能力的前提下，自重控制在150克以内，不会给遥控器增加过多额外负重，激光切割的加工工艺保证了各个安装孔位的位置精度，屏幕与手机安装后不会出现倾斜、旷量，长时间使用也不会出现结构变形。
