移动式管路流体测试实验台架结构

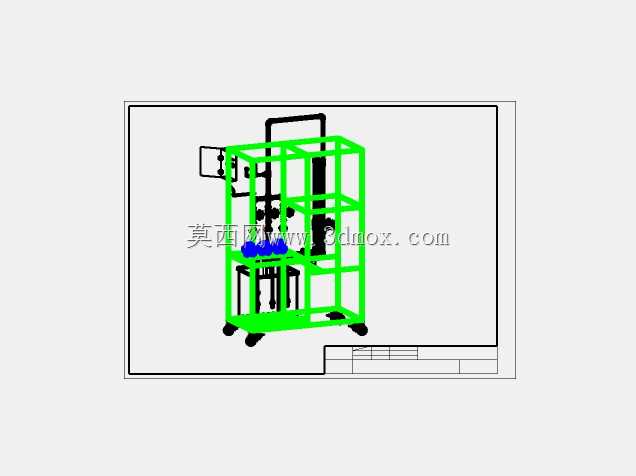

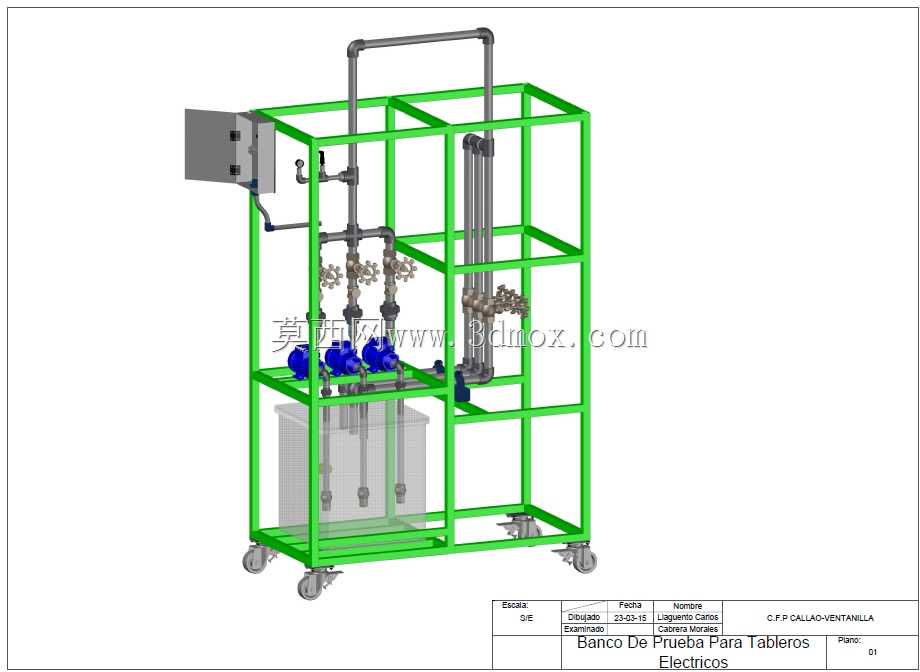

该台架主要面向实验室流体管路性能验证、小型工艺段流体参数调试场景使用，可完成管路压损测试、阀件流通特性校验、泵组运行工况模拟等常规流体实验任务，也可作为小型中试环节的临时流体输送单元，适配净水、低粘度化工试剂等无强腐蚀特性的介质测试需求。整体框架采用标准型材拼接成型，型材选型兼顾结构刚性与轻量化需求，框架分层设置三层安装平面，底层预留储液单元安装空间，中层布置泵组与手动控制阀组，上层预留测试仪表安装位与管路走线空间，垂直方向的管路沿型材立柱排布，减少管路悬空段带来的振动隐患。底部配置四个带刹车的万向脚轮，单脚轮额定载荷满足整台设备满液状态下的移动需求，刹车机构锁定后可保证台架在实验过程中无位移，无需额外打膨胀螺栓固定，适配实验室多工位轮换使用的需求。左侧框架立面安装电气控制盒，盒体预留操作按钮与指示灯安装位，控制回路走线沿型材内置槽道布设，避免管线外露带来的磕碰损坏风险。储液槽采用透明可视化材质制作，可直接观察槽内液位高度与介质浑浊程度，槽体底部设置排污阀口，方便实验完成后排空残留介质、清理槽内沉渣。泵组采用卧式并联安装结构，三台同规格泵体通过共用汇流排连接进出口管路，可通过切换管路上的手动球阀实现单泵运行、双泵并联、三泵并联的工况切换，满足不同流量工况的测试需求。管路上的阀组采用手轮式截止阀与球阀组合配置，靠近泵出口位置设置止回结构，防止停泵时介质倒流造成泵叶轮反转损伤。垂直管段预留转子流量计安装位，可直接读取管路瞬时流量数据，无需额外外接测试仪表。台架顶部设置管路弯管过渡段，将垂直管路引至台架侧方预留接口，方便外接被测管路单元或者测试样件，接口采用标准法兰连接形式，可快速拆装更换不同通径的转接接头。整体管路排布遵循横平竖直的布管原则，相邻管路间距预留足够的扳手操作空间，方便后期拆装维护阀件与仪表，所有管路连接位置预留密封件安装槽，保证额定压力下无渗漏风险。框架侧面无额外封板，所有阀件与管路均外露设置，方便实验过程中观察管路跑冒滴漏情况，也便于教学演示场景下直观展示流体管路的组成结构。
