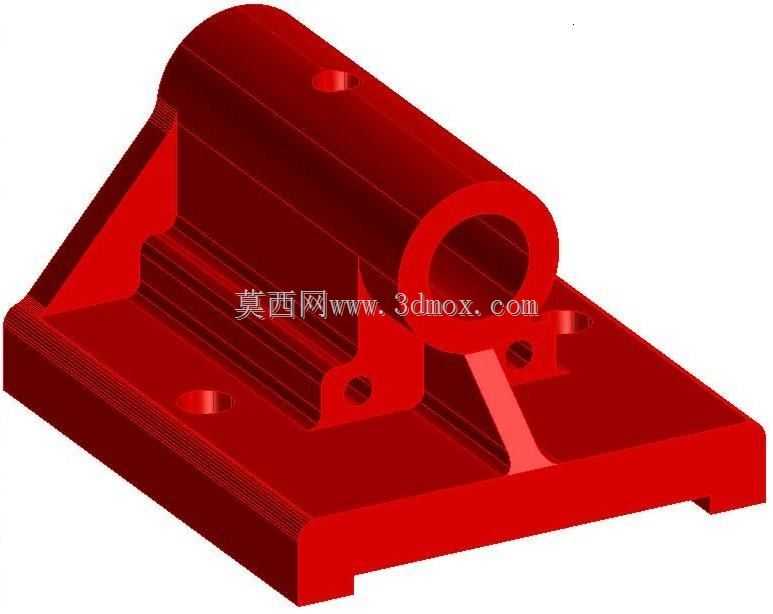

卧式带侧支撑轴座安装固定结构件

该结构件为卧式轴系配套的安装支撑载体，主要应用于轻工输送设备、小型工装夹具、非标自动化线体的动力传递单元中，承担轴类零件的径向承载、轴向限位以及整套传动组件的安装固定作用，可适配光轴、带键槽传动轴等多种回转零件的装配需求。从结构设计来看，底部采用带侧边定位凸沿的平板式安装基面，安装面上预留四个沉头固定孔，可直接通过内六角螺栓与设备安装基板、型材架体完成锁附，凸沿结构可在装配时快速卡入安装台的定位槽，减少装配时的调整工时，同时承受轴系运转带来的侧向剪切力，避免长期运行后连接螺栓受剪变形。主体上部为整段式半圆轴容纳腔，腔体内壁加工有适配轴径的配合面，侧方伸出的环形凸台可配套安装端盖、轴承挡圈等限位零件，防止轴系运转过程中出现轴向窜动；腔体与底部安装板之间设置多道三角形加强筋，分别布置在腔体两端、侧方凸台下方位置，筋板厚度根据承载受力点做差异化设计，在不额外增加整体重量的前提下，大幅提升结构的抗弯、抗扭刚度，避免轴系重载时腔体出现变形导致的卡滞、异响问题。侧方延伸的带孔支耳可用于安装传感器支架、润滑管路固定座等附属配件，无需在主体结构上二次打孔，减少对主体强度的破坏。设计过程中优先考虑了装配工艺性，所有棱边均做了倒角处理，避免装配时划伤操作人员，安装孔位的同轴度、平面度公差均按照通用机械零部件的常规精度要求设定，既满足使用需求，又不会过度提高加工成本。整体安装边界充分考虑了常规小型设备的安装空间，底部安装板的孔位间距适配常用工业铝型材的槽距，无需额外制作转接板即可直接装配，腔体的中心高尺寸匹配常规配套带轮、链轮的中心距要求，可直接用于现有设备的替换维修，也可作为新建设备的标准支撑单元选用。
