多层架空线缆桥架敷设系统三维设计

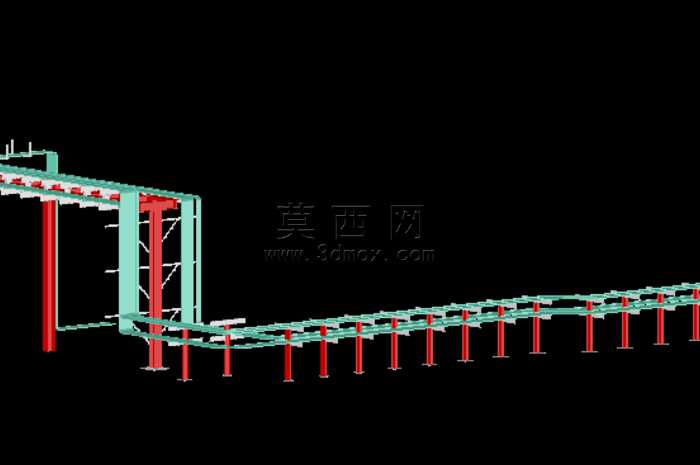

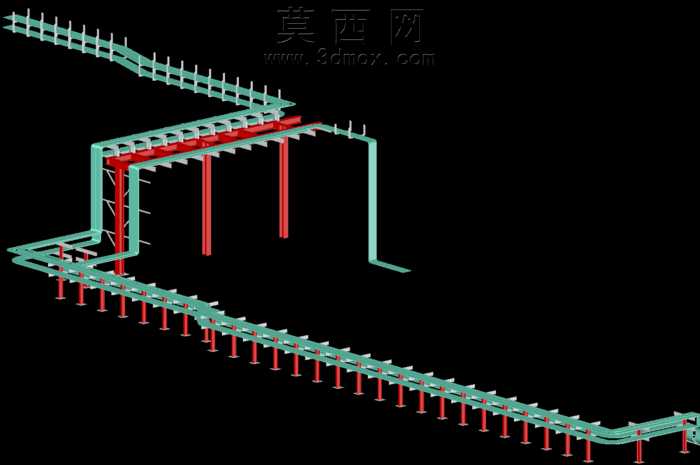

本作品为多层架空线缆桥架敷设系统的三维设计成果，整体采用三维建模软件完成全参数化搭建，建模过程中严格遵循线缆敷设的工程规范，对桥架的走向转折、支撑结构的排布、层间间距的设置都进行了精准的尺寸约束。模型主体分为上下两层桥架结构，上层桥架采用浅青绿色材质表现，模拟镀锌钢制桥架的金属质感，表面做了轻微的磨砂反光处理，还原实际工程中桥架的材质特征；下层支撑立柱采用正红色材质区分，清晰展现支撑体系的分布逻辑，每根立柱与桥架的连接位置都做了对应的连接结构建模，还原真实安装节点的构造细节。设计过程中首先梳理了线缆敷设的路径需求，针对场地内的转折、高差变化做了平滑的桥架过渡处理，所有转弯段都采用符合线缆弯曲半径要求的圆弧过渡，避免直角转折对线缆造成损伤。支撑立柱的排布严格按照桥架荷载要求设置间距，在桥架转弯、层间落差位置额外加密支撑点位，保证整体结构的稳定性。模型渲染阶段采用纯黑背景突出主体结构，通过定向打光凸显桥架的立体层次与支撑结构的空间关系，不同构件采用差异化材质配色，让观者可以快速区分桥架主体、支撑立柱、连接构件等不同部分，清晰展现整个敷设系统的空间布局。整个模型完整还原了多层架空线缆桥架从平面排布到立体支撑的全系统构造，每一段桥架的连接、每一处立柱的固定都做了细节刻画，没有省略关键的结构节点，既可以作为线缆敷设工程的方案展示模型，也可以为相关施工排布提供直观的三维参考，帮助施工人员快速理解桥架的走向与支撑布置逻辑，提前预判安装过程中可能出现的空间冲突问题。
