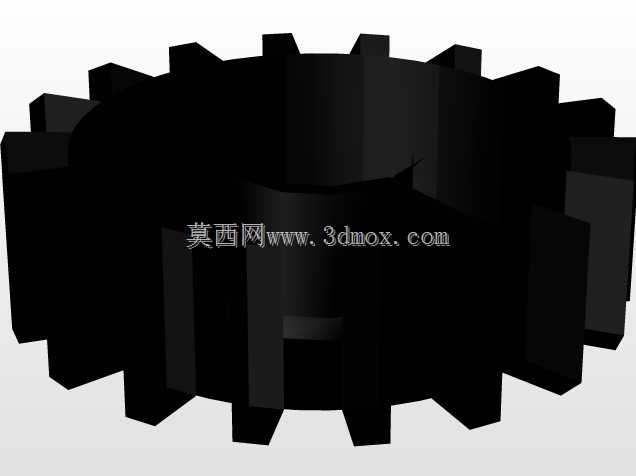

磨床钻床用带齿涡轮螺帽锁紧构件

在金属切削加工的日常工况里，磨床与钻床的深度挡块定位精度，直接决定批量加工件的尺寸一致性，这款带外齿结构的涡轮螺帽，正是为这类深度定位锁紧场景设计的配套构件。实际加工过程中，压缩空气管路接入后，可通过气压驱动实现快速锁紧与释放，相比传统螺纹手动锁紧的挡块结构，能大幅减少工位调整的辅助时间，尤其适配小批量多品种的加工切换需求，在工具车间、小型机加工段的通用磨钻设备上适配性极强。从结构设计逻辑来看，外圆周均匀分布的直齿结构并非传动用途，而是用于和配套的止动卡爪啮合，当螺帽旋转到指定锁紧位置后，卡爪卡入齿槽即可彻底锁止位置，避免设备运行过程中因振动出现螺帽回转松动，导致挡块位置偏移、加工深度超差的问题。齿形的齿距、齿高参数经过匹配计算，既保证卡爪卡入后有足够的抗扭转力矩，又不会因为齿槽过深削弱螺帽本体的结构强度，内孔的螺纹参数与常规磨钻设备的深度调节丝杆完全适配，不需要对原有设备进行改造就能直接替换安装。设计过程中优先考虑了安装边界的兼容性，螺帽的整体外径、轴向厚度都参照通用设备的原有锁紧螺母尺寸做了匹配，安装时不需要额外扩大挡块的避让空间，也不会和周边的进给手柄、刻度盘构件产生运动干涉。内螺纹的公差带选用中等配合精度，既保证旋转调节时的顺畅度，不会出现卡滞、咬死的情况，又能控制螺纹配合的间隙在合理范围，避免间隙过大导致锁紧后存在窜动量。外齿的端面做了小角度倒角处理，一方面是安装时引导卡爪顺利滑入齿槽，另一方面也能去除加工后的锐边毛刺，避免装配调整时划伤操作人员。实际使用时，当需要调整加工深度，只需触发气路开关，卡爪在气压作用下抬起脱离齿槽，即可转动螺帽带动挡块移动到目标位置，切断气路后卡爪在弹簧力作用下复位卡入齿槽，整个调整过程不需要额外使用扳手等工具，单人单手即可完成操作，在频繁调整加工深度的工序里，能有效降低操作工人的劳动强度。螺帽的本体材料选用中碳钢调制处理，表面做发黑防锈处理，适配车间多切削液、多金属粉尘的工作环境，长期使用不会出现锈蚀卡滞的问题，齿部的表面硬度做了局部强化，反复卡合磨损后也不会出现齿形塌边、打滑的情况，使用寿命能满足设备长期三班倒的加工需求。
