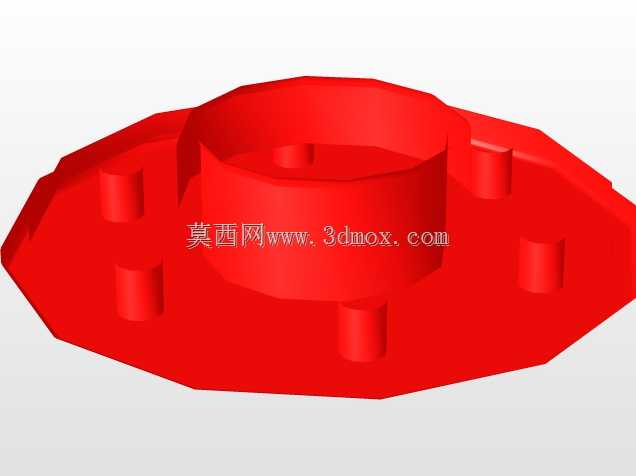

带定位凸柱的异形法兰连接基座结构

这类带定位凸柱的异形法兰连接基座，多应用在中小型机电设备的壳体对接、传动组件的端盖固定场景中，区别于标准圆形法兰的通用适配性，该结构采用切边式的异形外轮廓设计，主要是为了适配设备内部局促的安装空间，避免与周边排布的管线、相邻结构件产生运动干涉，在小型液压泵站的阀组安装端、便携动力设备的壳体连接位都能见到这类结构的实际应用。从功能特性来看，基座中心的下沉式筒状结构是核心的配合位，主要用于嵌套对接轴类零件或者密封端盖，内壁预留的装配公差可以保证对接件的同轴度，避免运转过程中出现偏磨问题；基座盘面均匀分布的六个圆柱凸柱，是专门设计的定位结构，装配时可以直接卡入对接件对应的定位孔中，不需要额外加装定位销，既减少了装配工序的零件数量，也能避免反复拆装导致的定位孔磨损，保证多次拆装后的对位精度。设计这类结构的时候，首先要确认对接端的载荷分布，六个凸柱的排布位置刚好对应对接件的螺栓锁紧点位，凸柱的高度要略高于盘面的平面度误差，保证装配时凸柱先进入定位孔再锁紧螺栓，避免螺栓锁紧过程中出现基座错位；外轮廓的切边角度不是随意设定的，是根据安装位周边的最小避让边界计算得出，在保证基座自身结构强度的前提下，尽可能切除多余的轮廓部分，既可以降低零件的整体重量，也能给周边的管线排布留出足够的操作空间。安装边界方面，基座的整体厚度要根据承载的轴向载荷计算，中心筒状结构的深度要匹配对接轴的插入长度，保证配合面的接触面积足够传递扭矩，凸柱的直径与对接定位孔采用小间隙配合，既保证装配时的顺畅度，也不会因为间隙过大导致定位失效；盘面的平面度公差控制在合理范围内，保证锁紧后对接面的密封性能，避免出现漏油、漏气的问题。这类结构在建模过程中要注意凸柱与盘面的过渡圆角处理，避免应力集中导致受力时凸柱根部断裂，外轮廓的切边处也要做小倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏相邻的密封件。
