异形曲面支撑定位块结构设计

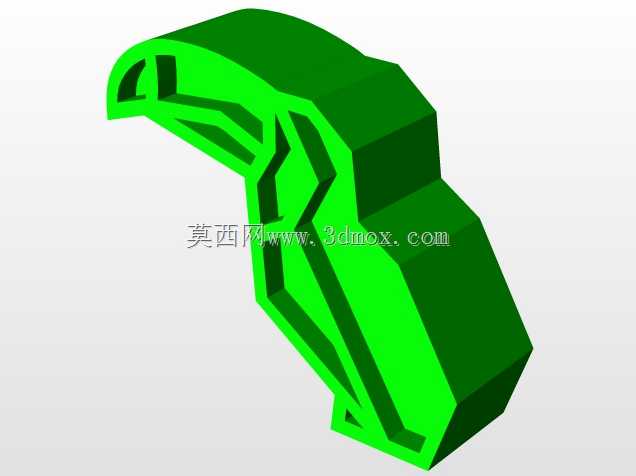

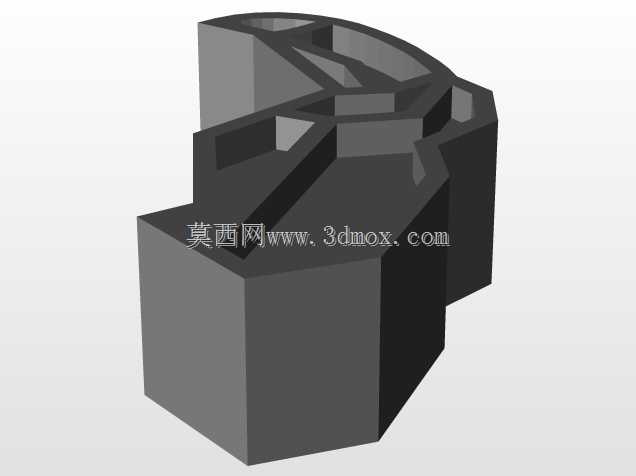

该异形支撑定位块主要面向工装夹具、非标自动化生产线的工件定位场景使用，在实际产线布局中，这类构件常被安装在工件载具的侧边定位工位，针对外形带有弧形轮廓的加工件做侧向抵接限位，避免工件在输送、加工过程中出现横向窜动，保障加工工位的重复定位精度。从结构设计逻辑来看，构件整体采用等厚拉伸的实体结构，主体轮廓顺着被定位工件的弧形外沿做仿形设计，接触侧的曲面弧度完全匹配工件对应位置的外形曲率，接触时可以形成更大的贴合面，相比传统平面定位块，能有效降低局部接触应力，避免薄壁工件被定位力压出形变。构件的非接触侧采用阶梯式的平直安装面，安装面上预留了对应的螺栓过孔位置，安装时可以直接通过内六角螺栓将构件锁附在工装基板上，安装边界的设计充分考虑了现有工装的型材安装间距，不需要额外对基板做二次加工即可完成适配，整体安装后的突出高度控制在常规工装定位件的通用尺寸区间内，不会和周边的输送辊道、加工主轴产生运动干涉。在结构强度设计上，构件的转角位置全部做了圆角过渡处理，避免应力集中导致的长期受力开裂，内部没有多余的镂空减重结构，整体刚性足以应对常规金属工件装夹时的侧向抵接力，即使在高频次的工件上下料往复冲击下，也不会出现结构变形导致的定位偏移。这类仿形定位块的设计难点在于曲面轮廓的精度控制，建模时需要先提取被定位工件的对应轮廓线，再做等距偏移留出工件的公差配合间隙，偏移量根据工件的加工精度等级做对应调整，既要保证定位时不会出现卡滞，也要避免间隙过大导致的定位精度超差。构件的厚度尺寸根据实际受力大小做匹配，常规工况下的厚度可以满足大多数轻型工件的定位需求，如果是重型工件的装夹场景，只需要在现有模型基础上调整拉伸厚度即可，不需要重新绘制轮廓曲面，能大幅缩短非标工装的设计周期。
