曲柄滑块式活塞传动结构三维设计

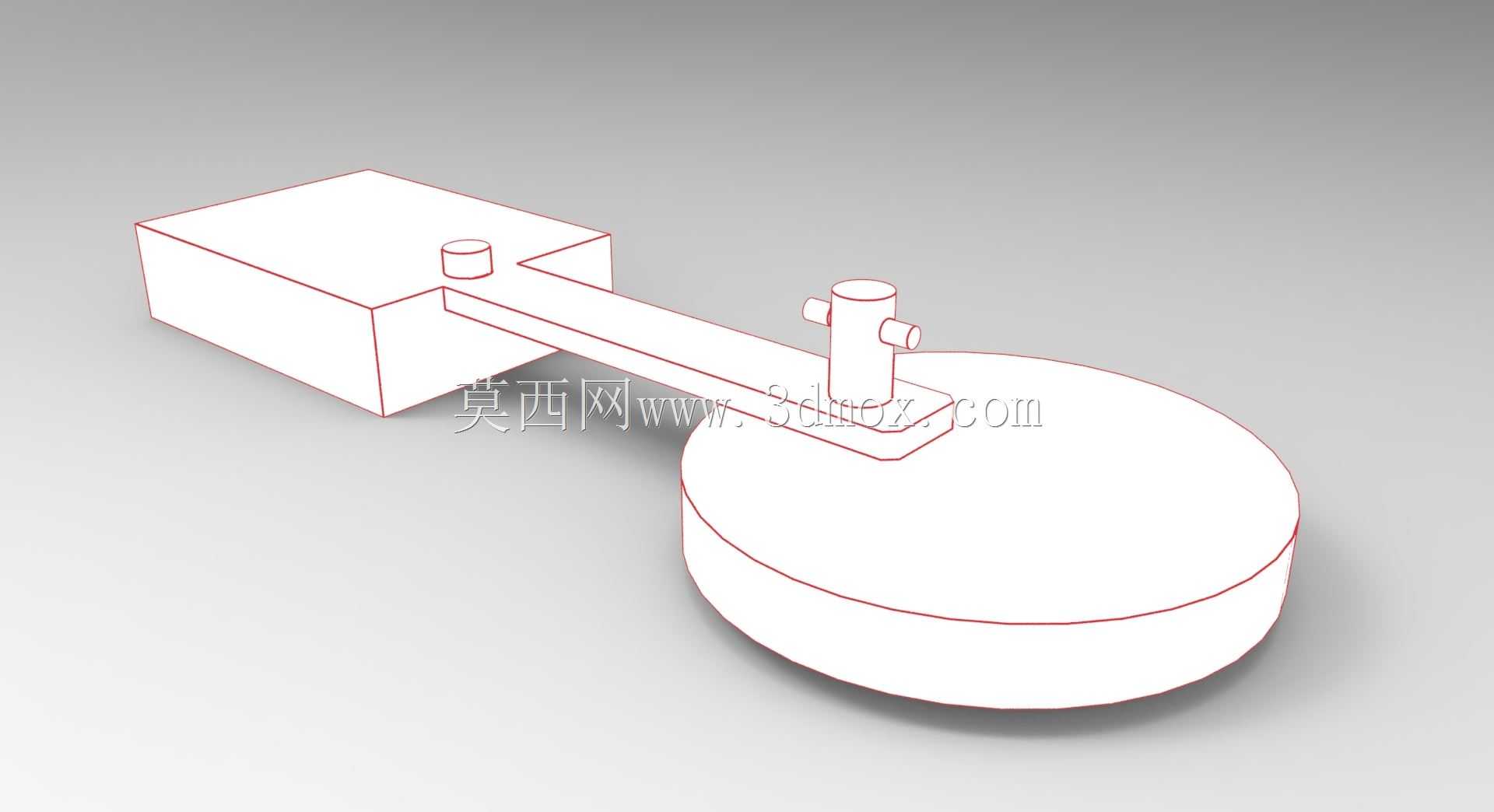

这套活塞传动结构采用经典曲柄滑块机构构型，核心功能是实现旋转运动与直线往复运动的双向转换，在内燃机、往复泵、小型压缩机等通用动力设备中应用广泛。从结构布局来看，圆形曲柄盘作为动力输入或输出端，通过连杆与方形滑块端的活塞组件连接，连杆两端的铰接销轴采用同轴度定位设计，避免运动过程中出现卡滞或偏磨问题。设计阶段优先考虑运动副的配合间隙，销轴与连杆孔、活塞销座的配合公差选取基孔制间隙配合，保证常温工况下运动顺畅，同时预留足够的润滑脂存储空间，减少长期运行的磨损量。安装边界方面，圆形曲柄盘的端面设置有中心定位凸台，可直接与动力输出轴的轴端法兰对接，方形活塞段的外轮廓尺寸匹配对应缸体的内腔尺寸，安装时需保证曲柄旋转中心与活塞往复运动轴线的垂直度误差控制在0.02mm以内，否则会大幅增加运动阻力，甚至出现构件干涉。实际应用场景中，这类简化构型的活塞结构多用于教学演示、小型低压气动泵或者原理验证样机，相比量产的内燃机活塞，省略了活塞环、密封槽等复杂结构，降低了加工难度，同时保留了曲柄滑块传动的核心运动特性，方便设计人员快速验证运动轨迹、行程参数是否匹配整机设计要求。设计过程中先确定活塞的设计行程，再反推曲柄的偏心距，连杆长度选取为偏心距的3.5倍，以此平衡机构传力效率与整体结构尺寸，避免连杆摆角过大导致侧向分力过高，加剧活塞与缸壁的磨损。构件的壁厚选取遵循等强度原则，连杆段采用矩形截面，在保证抗弯刚度的前提下尽可能减少材料占用，曲柄盘采用圆盘式构型，转动惯量分布均匀，高速运转时动平衡性能更好，铰接位置的凸台结构做了圆角过渡，减少应力集中风险，提升构件的疲劳寿命。
