框架式气体处理成套设备结构设计

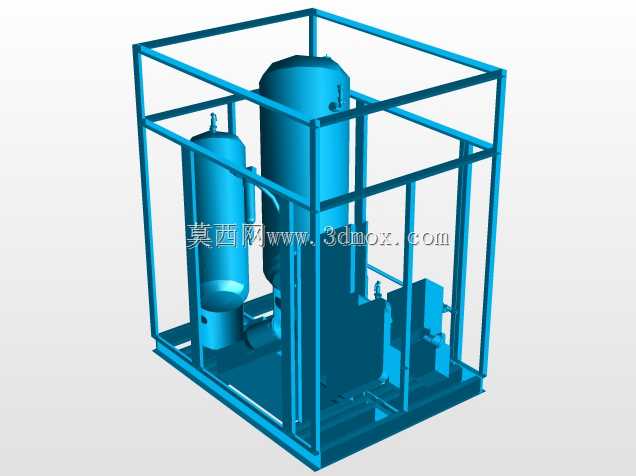

这套撬装集成的气体处理设备，主要面向航空地面保障、工业气源净化这类需要稳定供气品质的场景，在实际场站部署中，这类集成化设备不需要现场做大量管路拼接，整体吊装到位后对接气源与输出端即可投入使用，能大幅缩短现场施工周期，也减少了现场安装的错漏风险。从结构设计逻辑来看，整体采用方管焊接的外框架作为承载主体，框架的立柱与横梁选型充分考虑了吊装时的整体刚度，避免运输、吊装过程中罐体移位或管路变形，框架底部预留的安装孔位，匹配常规工业地坪的地脚螺栓布局，安装边界清晰，不需要额外做复杂的基础改造。设备核心的两个立式承压罐体，一大一小的布局是经过重心核算的，大罐体作为核心的气液分离或者吸附净化单元，布置在框架内侧靠后位置，小罐体作为前置过滤或者缓冲单元布置在侧前方，两者之间的管路走向尽量缩短弯头数量，降低管路压损，同时预留了足够的阀门操作空间，日常运维时人员可以在框架预留的操作侧完成阀门启闭、滤芯更换等作业，不需要额外拆解框架结构。框架内部除了罐体之外，侧边集成的配套动力与控制组件，布局时做了重量配平，避免整体重心偏移导致吊装倾斜，所有管路的固定点都做了减震衬垫设计，降低设备运行时的管路震动传递，减少长期运行后的焊缝疲劳风险。外形尺寸上，整体框架的长宽高控制在标准集装箱内部装载尺寸范围内，满足陆运、海运的常规运输要求，不需要申请超限运输资质，这对于跨区域项目的设备交付来说，能有效控制物流成本与交付周期。在细节设计上，罐体的支脚与框架横梁的连接采用了可拆卸的螺栓结构加定位销设计，后期如果需要更换罐体组件，不需要整体切割框架，只需要拆解对应连接点即可完成更换，降低后期运维的改造成本。框架顶部预留的吊点位置，经过受力仿真验证，每个吊点的承载能力都匹配整体设备的满载重量，吊装时的受力方向与框架立柱的传力路径一致，避免吊装过程中框架出现局部变形。管路的排布全部沿着框架内侧横梁走线，用管卡做等距固定，既避免了管路突出框架外造成运输磕碰，也让整体外观更规整，同时不同功能的管路在排布时预留了足够的间隙，避免运行时不同温度的管路互相影响，也方便后期做管路保温或者标识粘贴。
