移动式多用途空气压缩作业设备结构设计

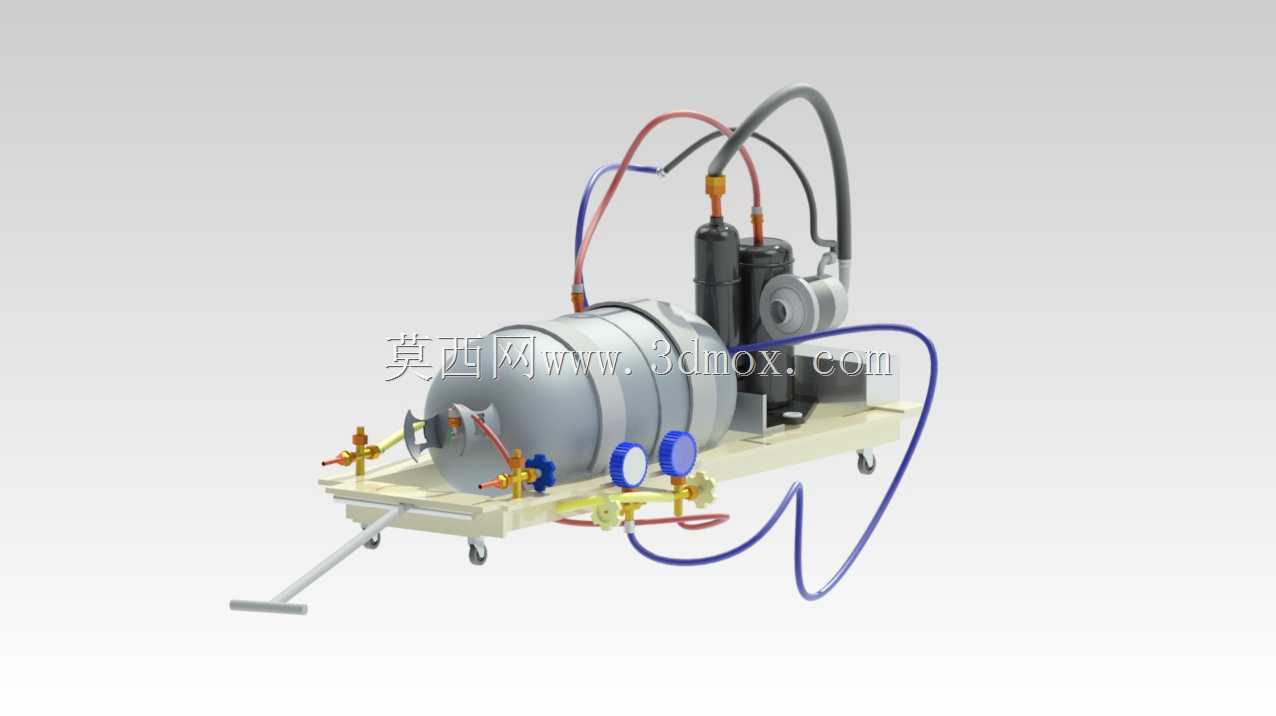

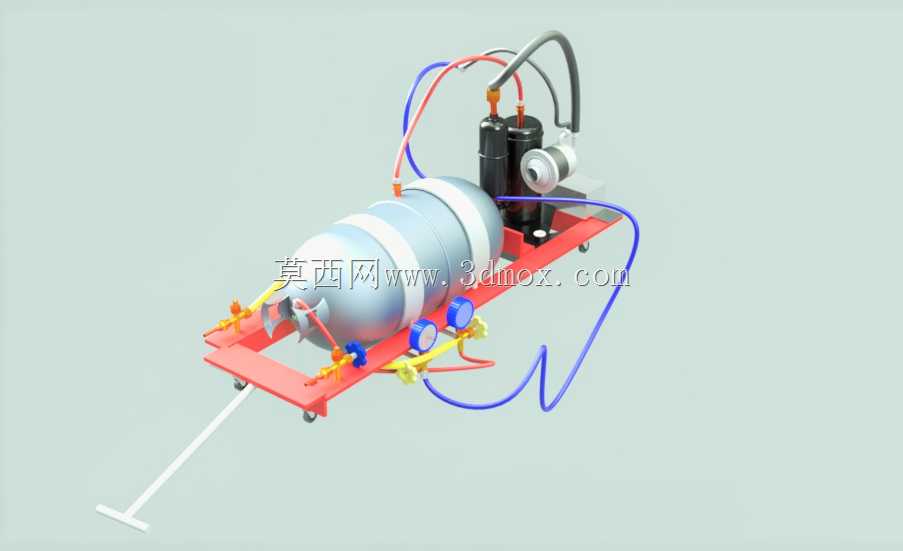

这款多用途空气压缩设备，主要面向小型维修作业、家装施工、汽修门店、制冷设备维保等多场景的压缩空气供给需求，可覆盖日常气动工具驱动、作业面吹扫清洁、小型工件喷漆作业、制冷系统抽真空排空等多元作业任务，适配零散化、流动性的作业场景，解决固定气源无法覆盖移动作业需求的痛点。设备整体采用拖行式移动结构设计，底部配置带刹车的万向脚轮与定向脚轮组合，前端设置可收放的牵引拖杆，单人即可完成设备的转场移动，无需额外吊装或搬运辅助，适配车间内跨工位转移、户外上门作业等频繁移动的使用需求。核心功能单元采用卧式储气罐体搭配集成式压缩泵组的布局，卧式储气罐横向布置在设备底座前端，既降低了设备整体重心，提升移动过程中的稳定性，也预留了罐体侧面的阀组安装空间，方便操作人员快速对接气路接头；压缩泵组与驱动电机集成布置在罐体后侧的底座平台上，泵组进气端配置过滤组件，避免环境中的粉尘杂质进入泵体磨损压缩腔，出气端通过高压管路连接至储气罐，管路上设置单向阀防止压缩空气回流。气路输出端配置了多组独立控制的出气接头，每个接头对应独立的调压阀与压力表，可同时为多台不同压力需求的气动工具提供稳定气源，无需频繁调整输出压力，提升多工具协同作业的效率；罐体上配置的安全阀可在罐内压力超过安全阈值时自动泄压，压力开关可根据罐内压力自动控制泵组启停，维持罐内压力在设定工作区间，减少不必要的能耗与泵组磨损。设备整体外形尺寸控制在小型移动作业设备的合理边界内，宽度适配常规室内门洞通行需求，高度不遮挡操作人员拖行时的前方视线，底座上的所有管路、阀件均做了防磕碰的布局设计，突出的接头部位设置防护结构，避免移动过程中碰撞损坏；电气控制单元集中布置在泵组侧方的防护盒内，接线做了绝缘与防拉扯处理，适配车间、户外等复杂作业环境的使用要求，设备整体无需复杂的固定安装，放置在平整地面即可接通电源投入使用，转场时只需断开气源接头与电源即可拖行移动，大幅降低了设备的部署与转场成本。
