转向节接头装配结构三维设计

在各类需要传递轴向载荷同时兼顾角度补偿的机械传动场景中，转向节接头是应用十分广泛的核心连接件，常见于工程机械的操纵连杆机构、农用设备的传动拉杆、轻型载具的转向联动结构中，主要作用是连接两根承受拉伸载荷的杆类部件，当机构运行中存在少量角度偏移、柔性摆动需求时，这类接头可以抵消安装误差带来的附加应力，避免杆系出现卡滞、疲劳断裂的问题。

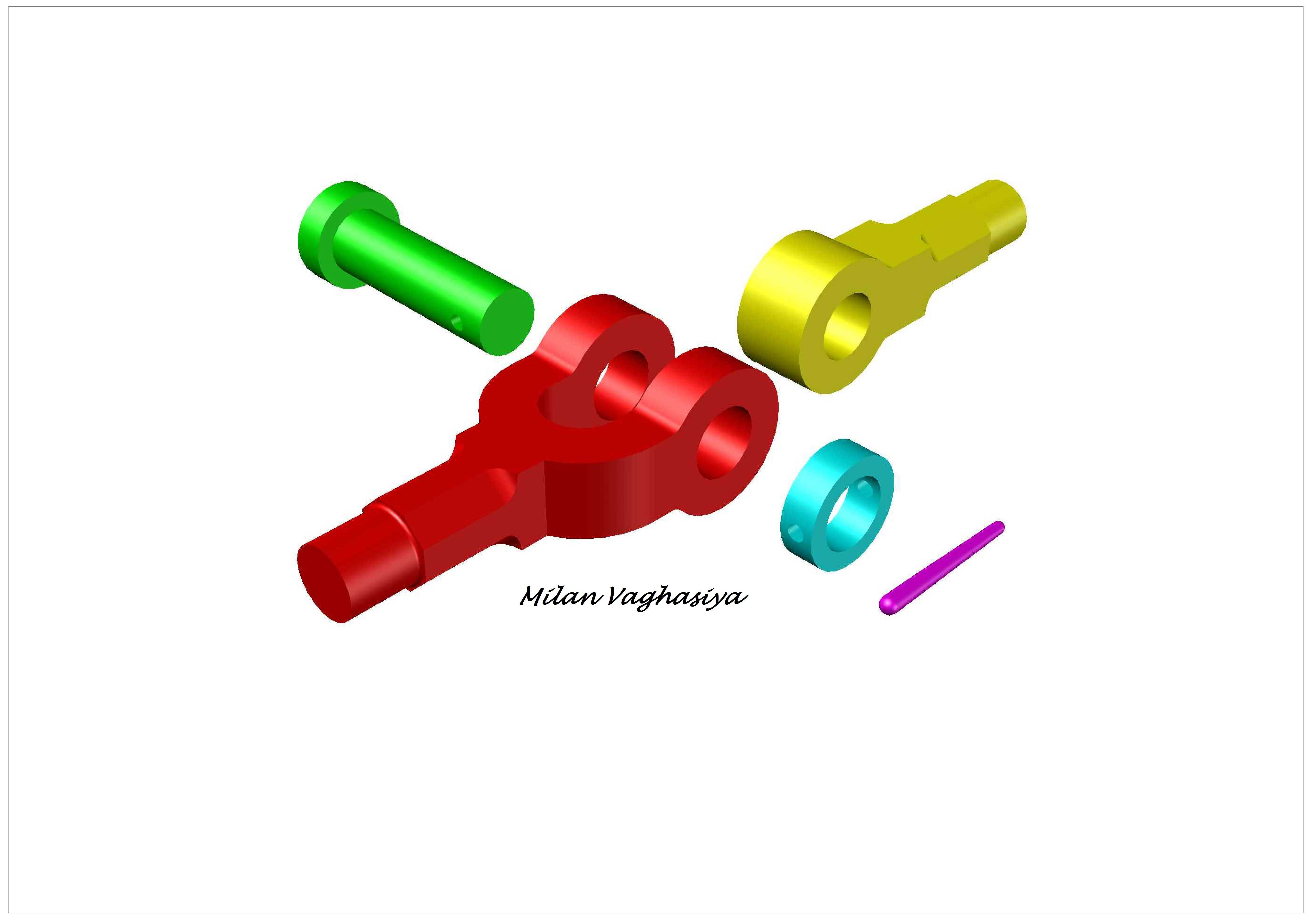

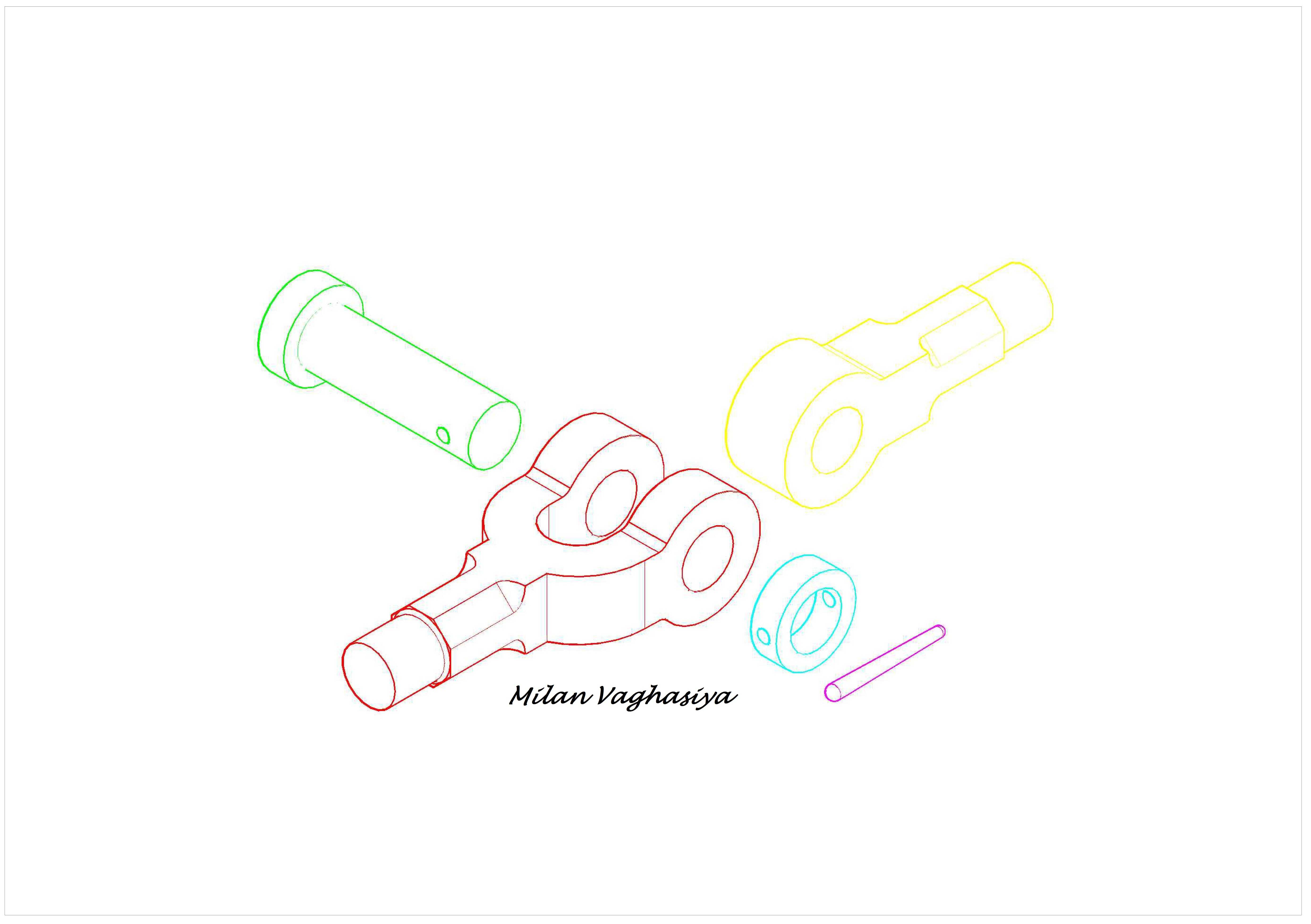

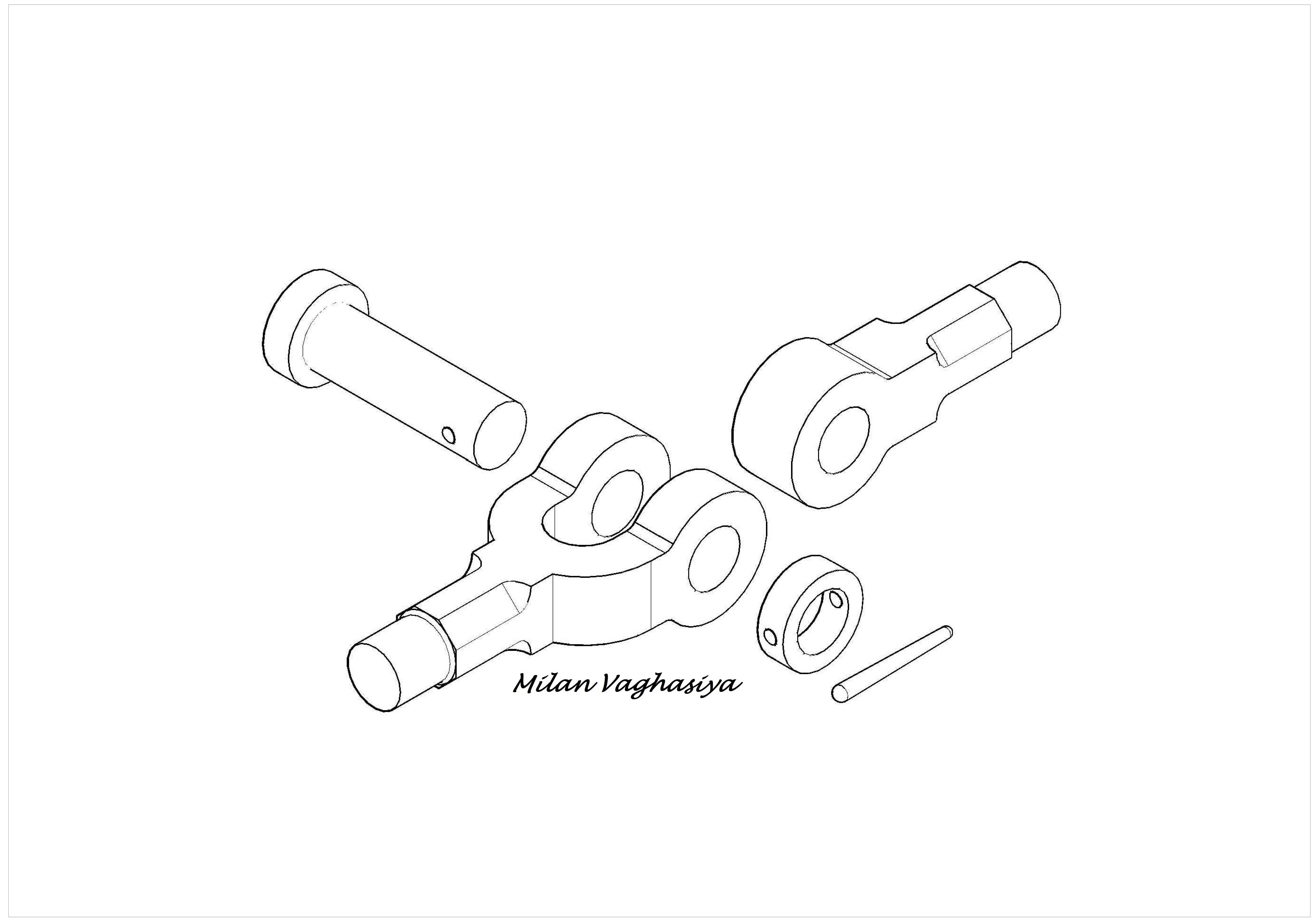

从结构设计逻辑来看，这套转向节接头采用分体式装配结构，主体叉形件作为核心承载部件，一端设计为带通孔的叉耳结构，用于配套销轴实现与相邻部件的铰接，另一端为外伸的杆状连接端，可通过螺纹或者过盈配合与外部拉杆对接；配套的销轴部件做了端部限位设计，装配后可避免销轴在交变载荷下出现轴向窜动，配套的环形衬套采用耐磨材质设计，安装在叉耳与销轴的配合间隙中，既可以降低铰接部位的转动摩擦阻力，也能在长期磨损后单独更换衬套，无需整体更换接头主体，大幅降低后期维护成本。

设计过程中需要重点控制几个关键尺寸边界：首先是叉耳的同轴度公差，两个铰接孔的同轴度偏差需要控制在0.02mm以内，否则装配后会出现转动卡滞，加速衬套的偏磨；其次是销轴与衬套的配合间隙，常规工况下预留0.01-0.03mm的间隙即可满足摆动需求，若应用在振动较大的工况中可适当放大间隙至0.05mm，但间隙过大会导致传动过程中出现明显的旷量，影响机构的控制精度；另外接头主体的杆部连接长度需要根据实际安装空间调整，保证装配后杆端的锁紧结构有足够的操作空间，同时避免铰接部位摆动时与周边结构出现运动干涉。

从实际使用场景的适配性来看，这类接头在设计时会根据载荷等级调整主体截面尺寸，轻载工况下可采用工程塑料或者铝合金材质降低整体重量，重载工况则选用合金结构钢并做调质处理，表面做发黑或者镀锌防锈处理，适配户外复杂工况的使用需求。装配时需要注意销轴的锁紧方式，采用开口销或者卡簧做轴向限位时，要保证限位件完全卡入销轴的限位槽内，避免设备运行过程中销轴脱出引发传动失效；衬套安装时需要涂抹适量润滑脂，降低初期运行的磨损速率，日常维护中可通过注油孔定期补充润滑脂，延长接头的整体使用寿命。
