六旋翼无人机铝合金承载机架结构设计

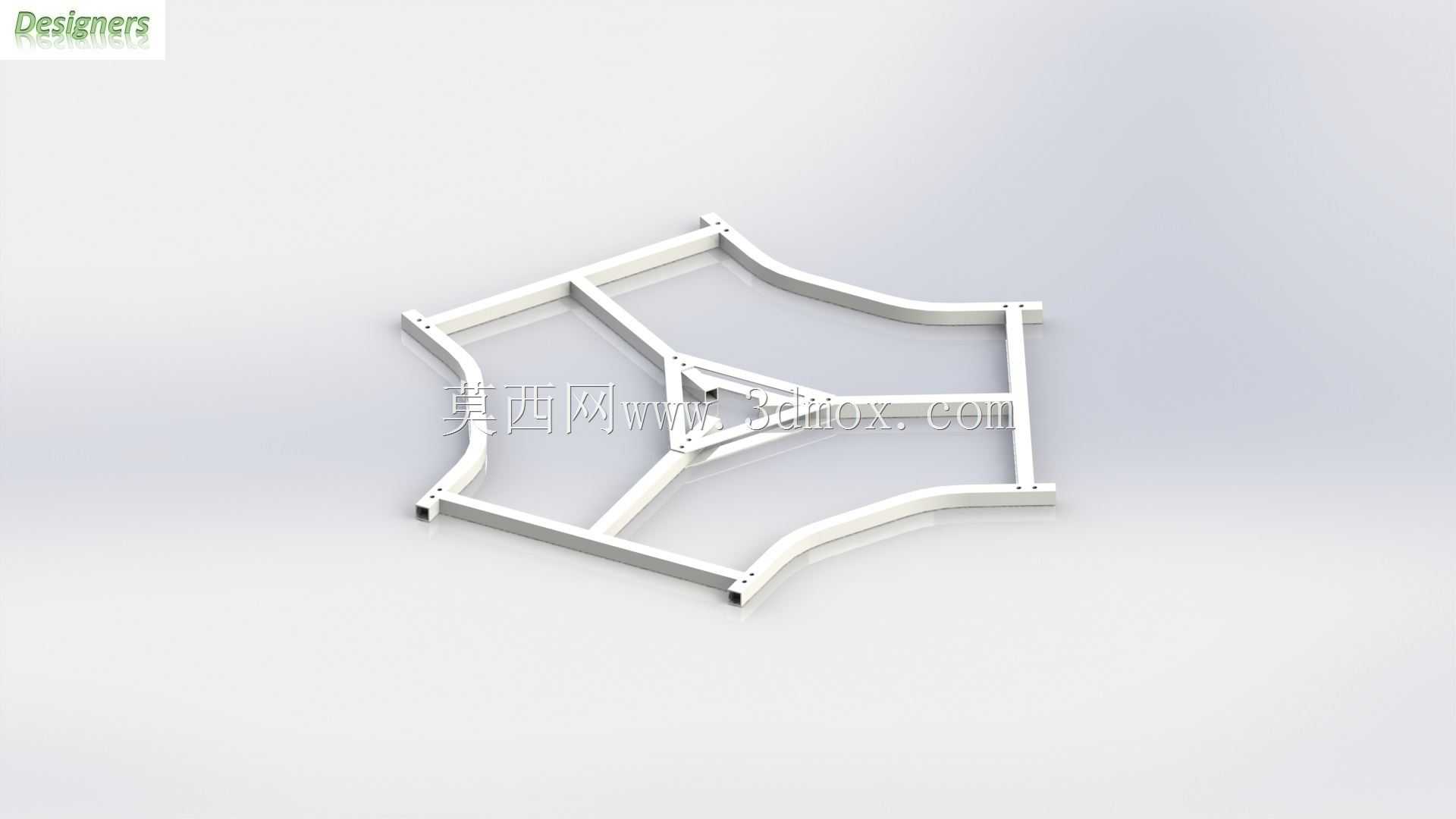

这款六旋翼承载机架的设计，最初是瞄准中小载重多旋翼无人机的户外作业场景做的结构方案，不管是农林植保的药剂挂载、短途轻量物资投送，还是航拍测绘的设备搭载场景，都能适配对应的动力搭配需求。整个机架采用对称式六臂布局，从中心承载区向外延伸出六根机臂安装位，每根机臂末端预留标准的动力安装孔位，可直接固定无刷电机与螺旋桨座，相邻机臂的夹角经过受力校核，能让六个旋翼的升力输出均匀覆盖整个机架平面，避免单臂受力过载导致的结构形变。

材料选型上选用1/16英寸壁厚的0.75x0.75英寸铝方通作为主体基材，这种规格的铝型材兼顾了结构刚性与自重控制，整套机架裸架重量控制在1.18千克，搭配适配的动力系统时，最大可承载8千克的有效载荷，能覆盖多数民用中小载重无人机的负载需求。结构连接部位采用一体化的三角加强筋设计，中心承载区做了围合式框架结构，既可以预留飞控、电池、电调等核心电子元件的安装空间，也能在飞行过程中遇到气流扰动、急停转向时，分散各个机臂传递过来的交变应力，避免连接部位出现应力集中导致的断裂问题。

设计过程中特意做了安装边界的冗余预留，机臂末端的安装孔位采用通用孔距设计，可适配市面上多数主流规格的多旋翼电机，中心框架的内部安装空间预留了标准的飞控安装孔位与电池固定位，不需要额外做结构改装就能完成核心部件的装配。机臂的弧形过渡设计并非单纯的造型考量，而是经过受力仿真优化后的结构形态，在不额外增加型材重量的前提下，提升了机臂的抗弯折性能，即使飞行过程中遇到突发的侧向阵风，机臂的形变量也能控制在动力系统允许的范围内，不会因为机臂形变导致螺旋桨平面偏移，影响飞行稳定性。

需要注意的是，这套结构方案目前仅完成了三维结构设计与受力仿真验证，未经过实际飞行测试与批量制造验证，实际加工装配时需要根据选用的具体动力参数、作业场景的载荷需求，对局部连接部位的强度做进一步校核，必要时可在关键受力点增加加强片，避免实际飞行中出现结构失效问题。
