CyDesign自行车碟刹制动系统三维设计

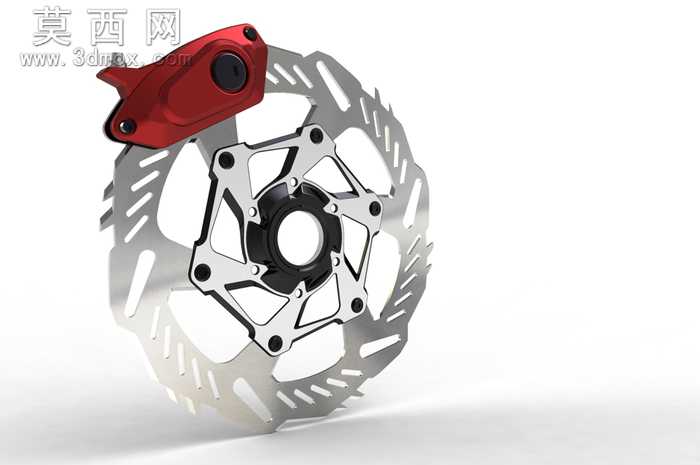

本次设计的碟刹制动组件，围绕骑行制动的性能需求开展全流程三维建模工作，建模阶段以真实碟刹的工作逻辑为核心依据，先完成整体装配关系的梳理，将整套结构拆分为卡钳主体、刹车碟盘、连接基座、固定紧固件等多个独立模块逐一构建。卡钳部分重点还原了活塞腔体的安装位、来令片的滑动槽结构，以及卡钳与车架前叉/后叉的连接安装孔位，确保各部件的装配公差符合机械设计的常规要求，避免出现干涉错位的问题。碟刹盘部分采用了通风开槽的结构设计，建模时精准还原了盘面上的散热导风槽、镂空减重孔，以及中心花键连接座的六辐支撑结构，既还原了真实碟盘的散热性能设计逻辑，也通过镂空结构的细节刻画体现产品的轻量化设计思路。材质与渲染阶段，针对不同部件的真实材质属性做了区分设置：卡钳外壳采用红色磨砂金属漆面材质，还原量产刹车卡钳的阳极氧化表面质感；碟刹盘主体采用拉丝不锈钢材质，还原金属刹车盘的磨砂金属光泽与使用磨损质感；中心连接座采用哑光黑色硬质合金材质，紧固件则采用亮面镀锌金属材质，不同材质的光影反射参数经过反复调试，在渲染输出时能够清晰呈现各部件的材质差异，让整体视觉效果更贴近真实产品的实物状态。建模过程中还兼顾了结构的合理性验证，对卡钳活塞的推动行程、来令片与碟盘的间隙位置、碟盘旋转时与卡钳的相对位置都做了对位校验，确保整套模型不仅具备外观展示效果，也能准确体现碟刹制动的工作原理。整套模型在完成原生建模后，还做了通用格式的转换适配，确保不同三维软件环境下都能正常打开查看结构，可用于自行车配件设计参考、制动结构教学演示、产品渲染展示等多种场景，建模过程中对细节的反复打磨，也让整套模型的还原度达到了较高水准，无论是结构细节还是外观质感都贴近量产级碟刹产品的真实状态。
