保时捷911换挡耦合器衬套结构设计

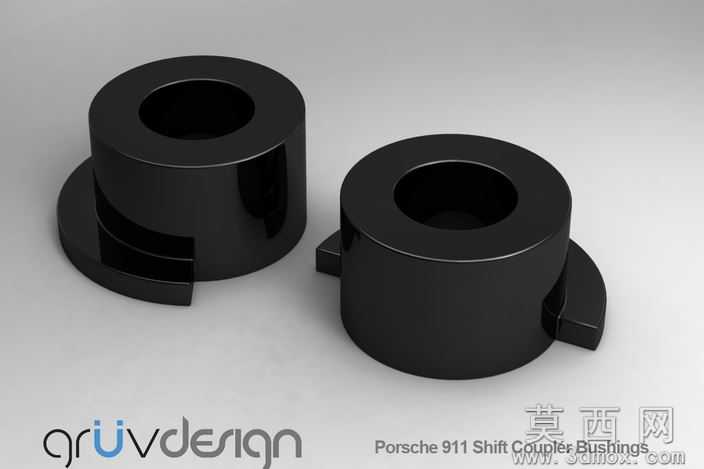

本作品为适配风冷保时捷911车型的换挡耦合器衬套三维建模设计，建模阶段围绕原车换挡机构的装配公差、传动匹配需求展开，首先通过逆向测绘获取原厂衬套的关键尺寸参数，包括衬套的内外径数值、轴向高度、侧边定位凸耳的轮廓尺寸与安装角度，在三维建模软件中先构建基础回转体结构，再通过拉伸切除、特征阵列等操作完成侧边定位结构的细节刻画，确保模型与原车换挡耦合机构的安装位完全匹配，不存在装配干涉问题。材质渲染阶段针对该衬套的多种可选加工材质做了差异化表现，针对聚甲醛树脂材质，调整材质的漫反射参数为哑光深黑色，添加轻微的塑料质感反光，还原工程塑料的温润哑光质感；针对尼龙材质，适当提升材质的粗糙度参数，弱化反光强度，表现尼龙材质的耐磨磨砂特性；针对橡胶材质，添加细微的表面凹凸纹理，调整材质的弹性质感参数，还原橡胶衬套的缓冲减震视觉特征；针对青铜材质，调整金属质感参数，添加细微的金属颗粒纹理，还原金属衬套的高强度耐磨属性。结构设计上充分考虑衬套的实际使用工况，衬套的中心通孔做了公差优化设计，与换挡轴的配合间隙控制在合理范围，既保证换挡动作的顺滑无卡顿，又避免间隙过大导致的换挡虚位问题；侧边的定位凸耳做了圆角过渡处理，避免应力集中导致的部件断裂，同时凸耳的轮廓与耦合器的卡槽完全匹配，保证传动过程中衬套不会出现周向转动移位。设计思路上以复刻经典车型的原厂配件为核心，同时兼顾改装升级的需求，模型的尺寸参数完全兼容风冷保时捷911的原厂换挡机构，用户可直接基于该模型进行数控加工或者3D打印制作，根据自身使用需求选择不同的加工材质，替换老化损坏的原厂衬套，解决老款车型配件采购困难的问题，同时也可通过更换不同材质的衬套优化换挡手感，提升换挡操作的精准度与顺滑度。
