铝型材拼接式双车架并行承载机架结构

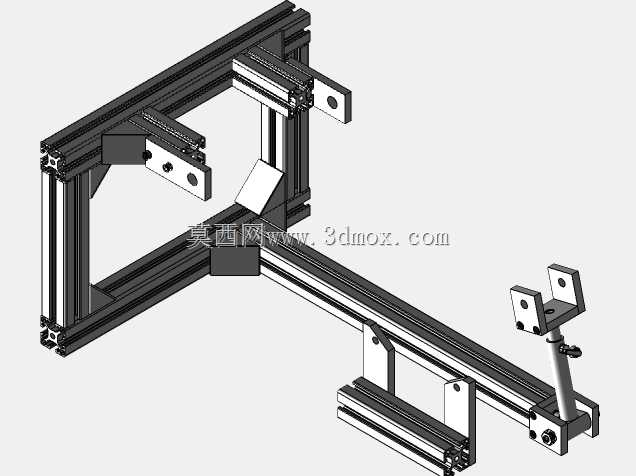

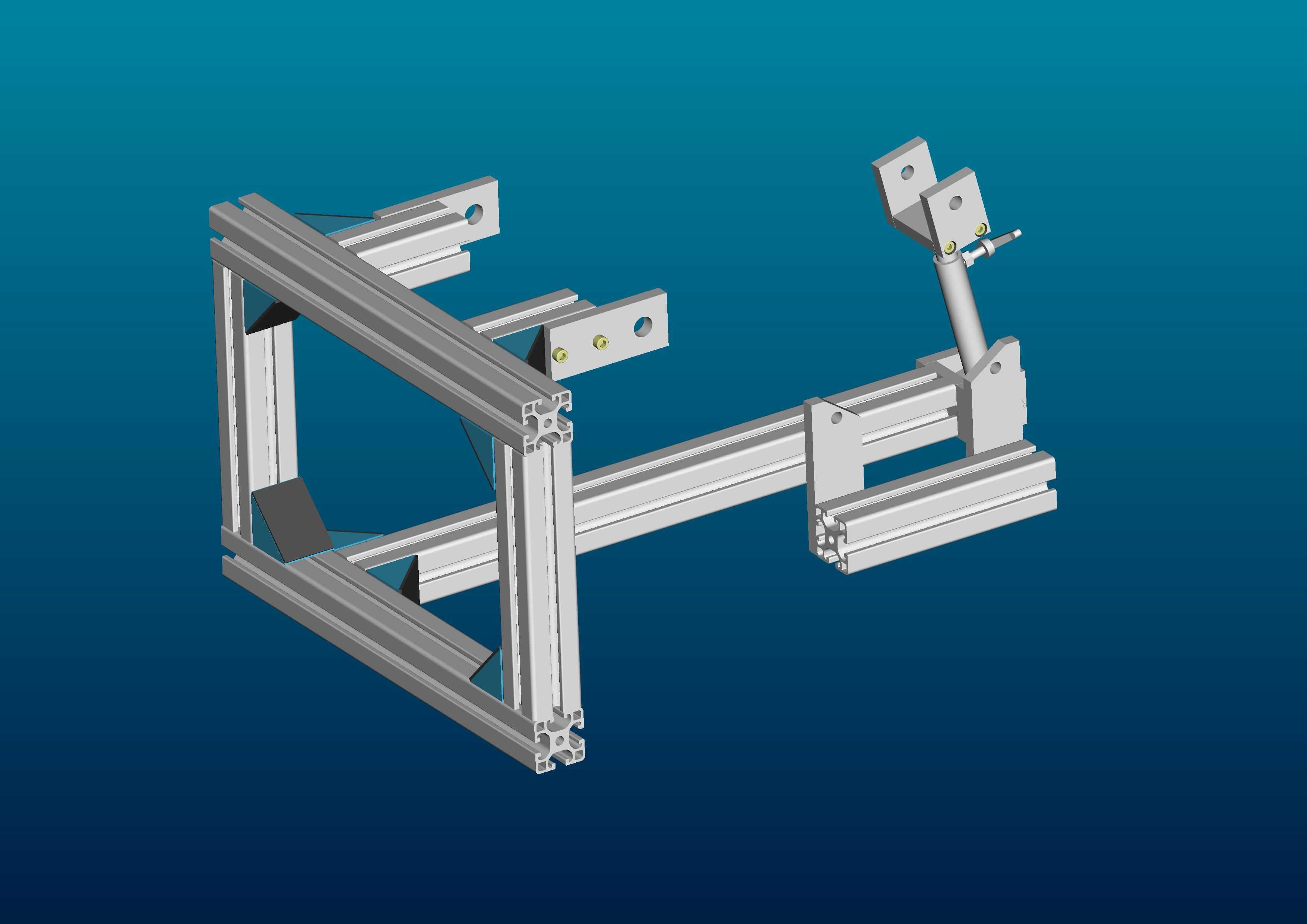

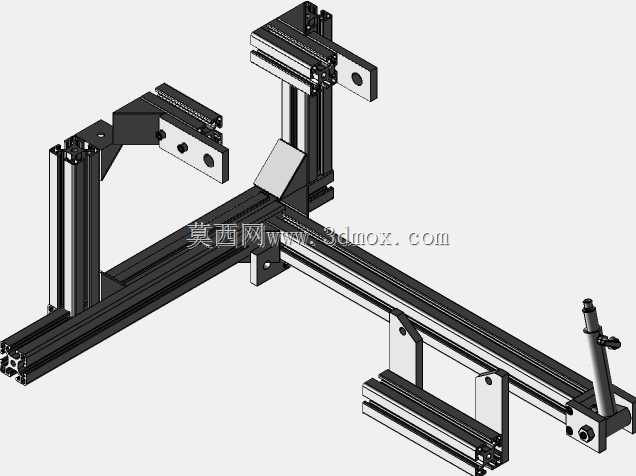

该结构主要面向多工位并行输送、小型载具同步转运的产线场景，常见于电子零部件组装线、小型工件检测工位的载具承载单元，可同时适配两种不同规格的小车架同步走行，解决单工位单载具转运效率不足的问题，在紧凑的产线布局下实现双倍载具的承载与导向功能。整体框架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，主框架采用40系列欧标铝型材作为主体承载梁，通过角码、内置连接件完成框架的锁固，无需焊接加工，可根据现场安装空间灵活调整裁切长度，适配不同工位的安装边界。结构设计上采用并行双轨道布局，一侧为大尺寸车架走行导向位，另一侧为小尺寸车架走行导向位，两个走行位共享中间的主承载梁，在减少型材用量、压缩整体安装宽度的同时，保证两个走行单元的安装基准统一，避免双车架并行时出现走行偏差、位置干涉的问题。框架上预留的多组安装孔位，可根据实际需求加装导向轮、缓冲挡块、位置检测传感器等附件，端部的立式安装支架用于搭载载具定位组件，可在小车架到位后完成精准锁止，满足工位作业时的位置精度要求。从安装边界来看，整体框架为矩形开放式结构，底部为平整的安装面，可直接通过膨胀螺栓或T型螺栓固定在产线的地面基准或铝型材工作台上，整体外轮廓无外凸的尖锐结构，所有型材端部均配置端盖封边，避免现场作业人员磕碰划伤。走行面的型材槽口内置硬质耐磨条，降低小车架反复走行带来的型材磨损，延长整体结构的使用寿命，日常维护时仅需更换磨损的耐磨条即可，无需拆解整体框架。该结构的设计思路充分考虑了非标自动化产线的快速搭建需求，所有零部件均为标准工业铝型材及配套连接件，无需定制特殊加工件，组装周期短，后期改造调整灵活，可根据产线工艺的变化快速调整框架尺寸、增减安装位，适配不同规格的载具走行需求，在中小负载的并行载具输送场景中具备较强的通用性。
