化工转化炉用环形多喷嘴燃烧装置

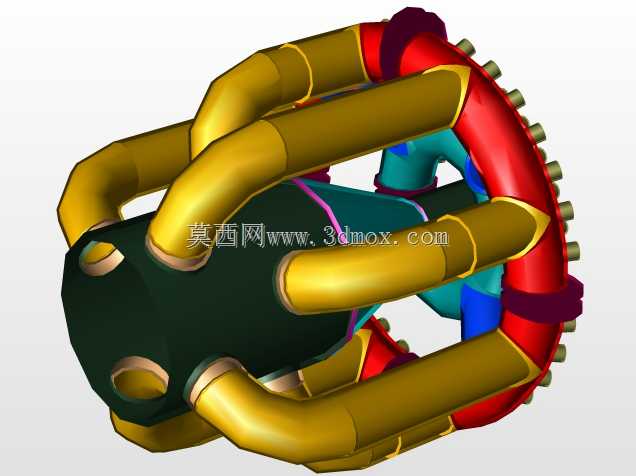

该环形多喷嘴燃烧装置主要适配一段转化炉的炉膛燃烧工位，用于合成氨、制氢等化工流程中，为炉管内的烃类蒸汽转化反应提供稳定的高温热源，通过多喷嘴均匀布火的结构，避免局部热流密度过高导致的炉管过热失效，同时保障炉膛截面温度场均匀，提升转化反应的转化率与炉管使用寿命。装置整体采用中心集气腔加环形周向布管的结构布局，燃料从中心腔体接入后，通过多根呈放射状排布的弯管输送至外圈环形集气管，再由环管上沿周向均匀布置的喷嘴喷出燃烧，这种管路排布方式可让各喷嘴的燃料供给压力差控制在极小范围内，避免出现单喷嘴流量过大或过小的偏烧问题。设计阶段首先需要匹配炉膛的热负荷需求，根据总热功率确定喷嘴数量与单喷嘴额定流量，再结合炉膛内部的安装空间确定环形集气管的直径与放射弯管的弯曲半径，弯管的曲率半径需要兼顾管路流阻与安装避让，既要避免急弯导致的燃料流动阻力骤增，也要防止管路与炉内其他构件、炉管发生干涉。中心集气腔的接口尺寸需要与现场燃料供给管路的法兰规格匹配，安装时需保证装置整体与炉体同轴，偏差过大会导致火焰偏斜冲刷炉管，安装边界需要预留出管路热膨胀的补偿空间，装置运行时管路会因高温产生热伸长，放射弯管自身的弯曲结构可吸收部分热变形，设计时也可根据工况在中心接口处增设膨胀节，避免热应力导致管路焊缝开裂。喷嘴的安装角度经过匹配设计，喷出的火焰可形成稳定的旋流或平流燃烧形态，保障燃气与助燃空气充分混合，提升燃烧效率，降低不完全燃烧带来的能耗与污染物排放。外圈环管上的喷嘴沿周向等距分布，相邻喷嘴的间距根据火焰长度确定，避免火焰相互干涉叠加，同时保证整个炉膛受热面的热输入均匀。建模过程中需要对每根弯管的路径进行参数化控制，保证各管路的长度、弯曲角度一致，确保各支路的流阻特性统一，同时对喷嘴的安装座、管路连接焊缝位置进行细节建模，可直接用于后续的结构强度校核与流场仿真分析，也可作为加工制造的尺寸参考。
