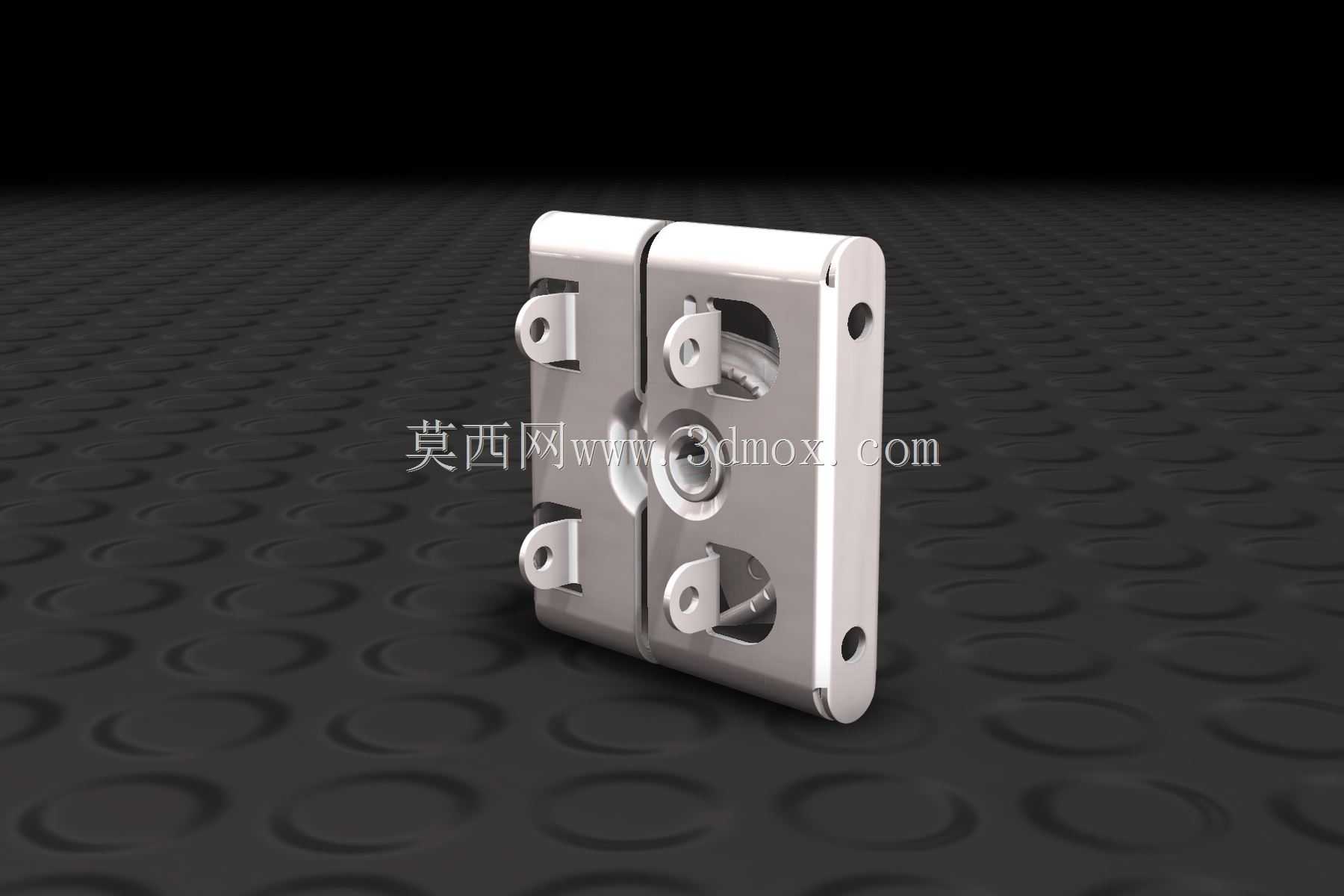

带凸耳的Southco Rotolock工业锁具结构

这款带凸耳的Rotolock锁具，在工业机柜、特种车厢、检测设备舱门这类需要频繁启闭、同时要求可靠锁止的场景中应用十分广泛，区别于普通民用锁具，它的锁止逻辑是通过旋转凸轮实现多点压紧，不会因为设备运行过程中的持续振动出现松脱移位的问题。从结构设计来看，两侧伸出的凸耳是核心安装定位结构，凸耳上预留的安装孔位完全匹配工业领域常用的标准紧固件规格，安装时不需要额外在门板或框架上加工异形沉台，只需要按照孔位标记打对应直径的通孔，就能通过螺栓完成锁体的固定，安装边界控制得十分合理，锁体嵌入安装面后，外露部分不会突出过多，不会和周边的管线、相邻安装的电气元件产生运动干涉。锁体的核心传动部分做了隐藏式设计，所有旋转配合的结构都藏在金属壳体内部，哪怕是在有粉尘、少量切削液飞溅的车间环境下使用，外界的杂物也不会轻易进入配合间隙，不会出现锁芯卡滞、转动受阻的问题。设计过程中特意将锁止的旋转行程控制在90度区间，操作人员不需要大幅度转动手柄，只需要用配套的钥匙或者通用工具转动四分之一圈，就能完成解锁或者锁止动作，在设备维护、舱门启闭频次较高的场景下，能有效减少操作的动作幅度，提升日常运维的效率。从尺寸匹配性来看，这款锁的整体厚度适配1.2mm到3mm厚度的金属门板，不管是常见的冷轧钢板机柜、铝合金型材框架的设备护罩，还是玻璃钢材质的特种设备舱，都能通过调整安装垫片的厚度完成适配，不需要针对不同门板厚度重新选型。锁体的咬合面做了圆弧过渡处理，锁止过程中不会和门框上的锁扣产生硬摩擦，长期使用也不会出现接触位置的镀层磨损、锈蚀问题，哪怕是在户外温差较大、湿度较高的使用环境下，也能保持稳定的锁止力度，不会因为材料热胀冷缩出现锁止过紧打不开、或者间隙过大锁不牢的情况。在做三维结构建模的时候，特意把各个配合零件的公差带做了明确的预留，旋转轴和轴孔之间的间隙控制在合理范围，既不会因为间隙过大出现锁体晃动，也不会因为间隙过小导致装配后转动卡涩，凸耳的位置和锁体中心的相对尺寸也严格按照实际安装需求做了校准，确保安装后锁舌和门框锁扣的对位精度控制在允许偏差范围内，现场安装时不需要反复调整位置就能顺利对位。
