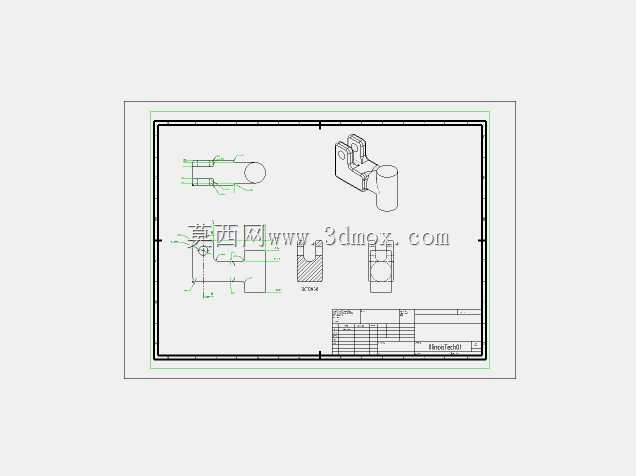

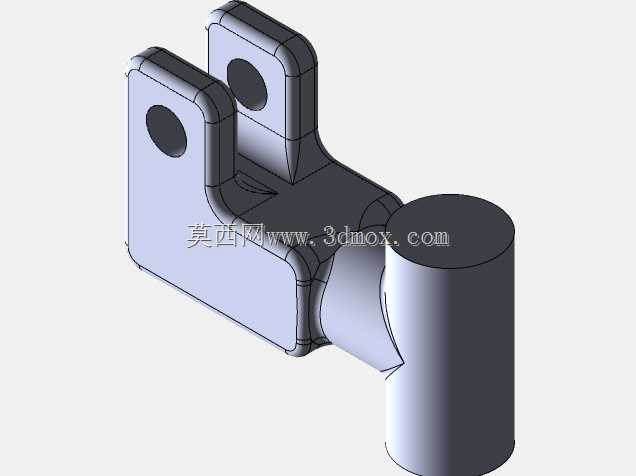

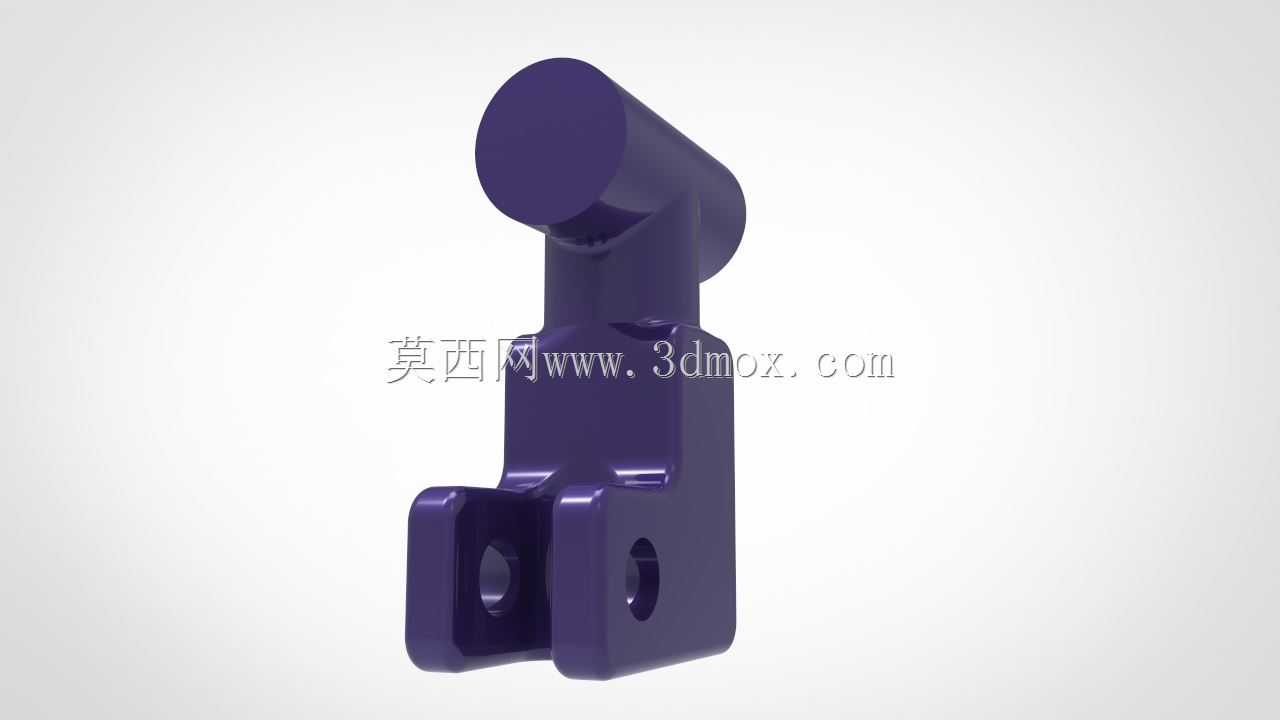

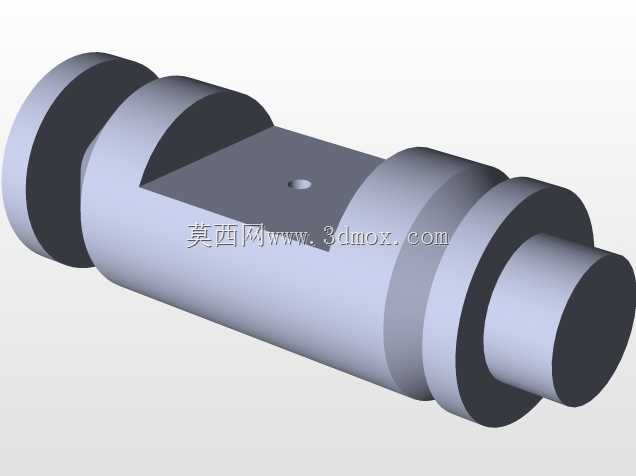

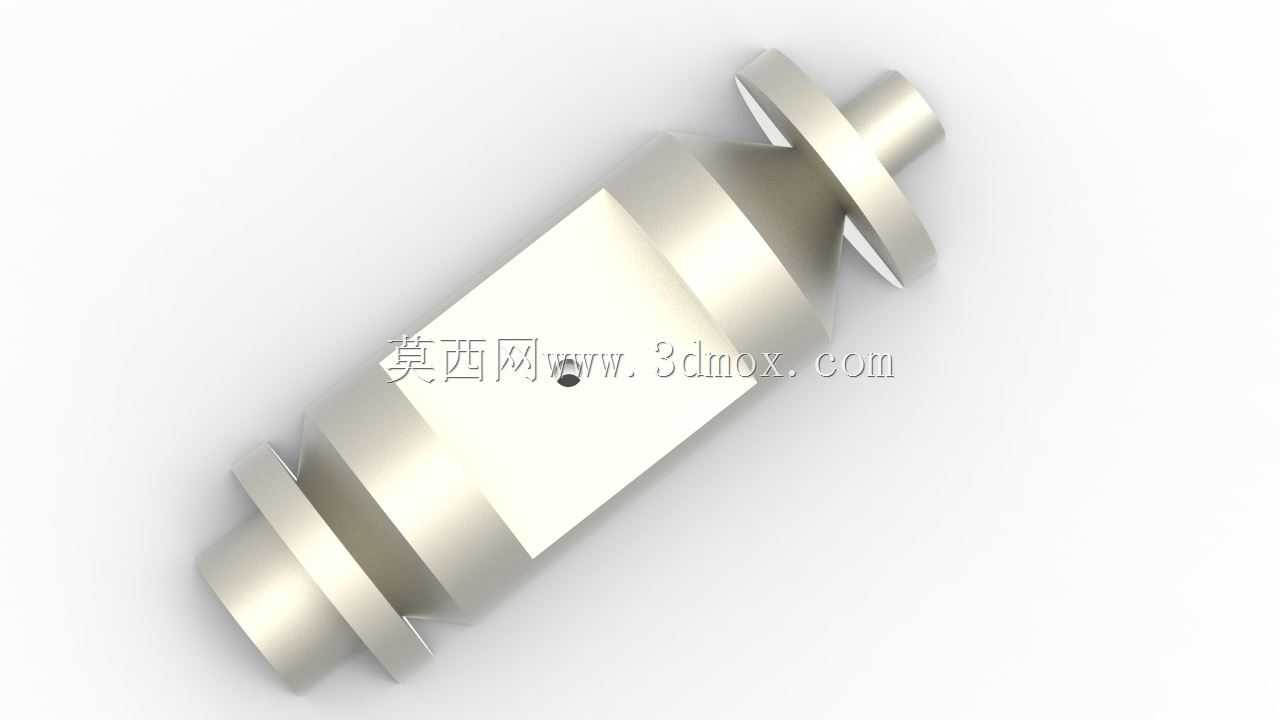

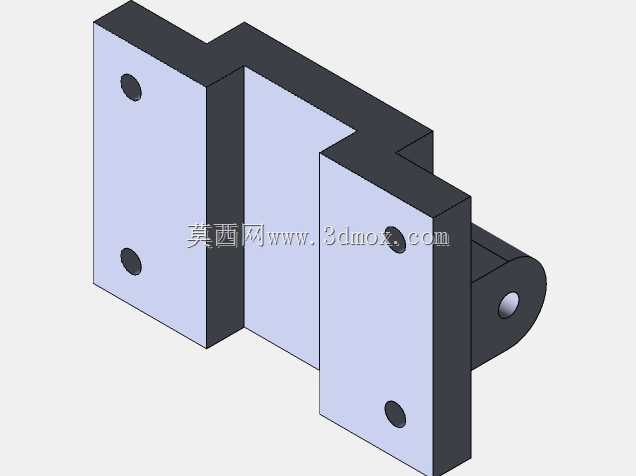

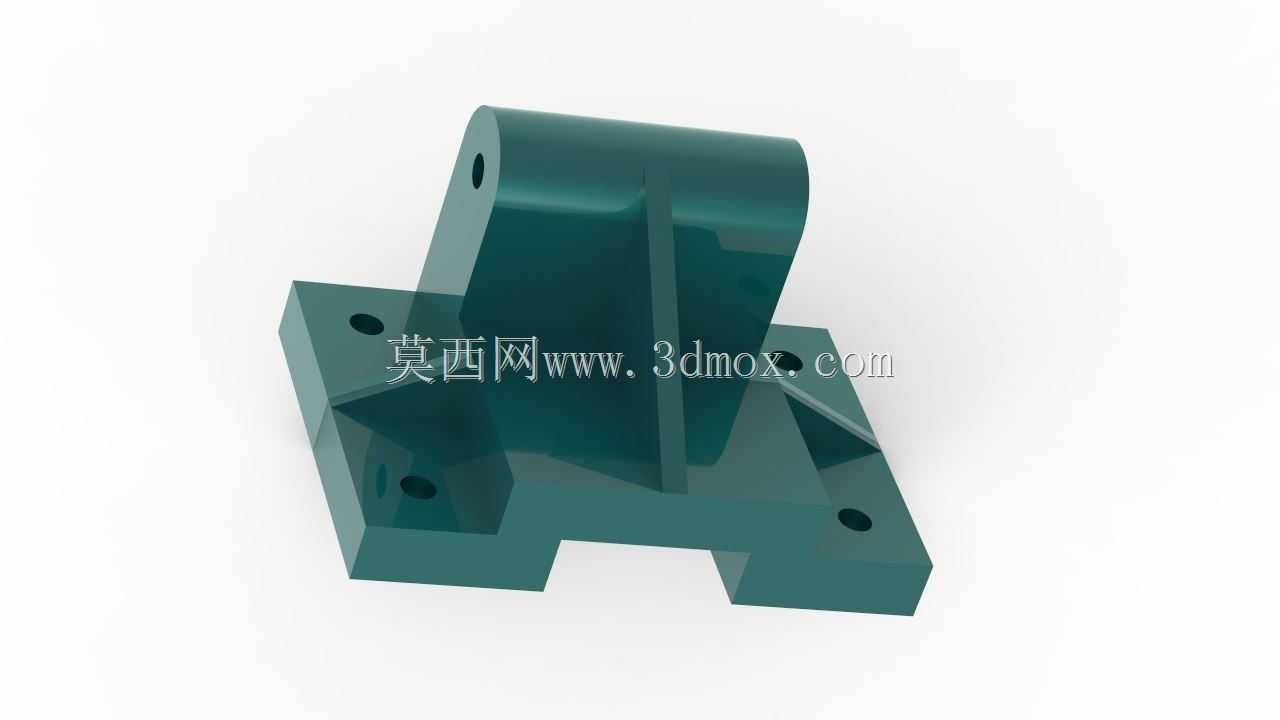

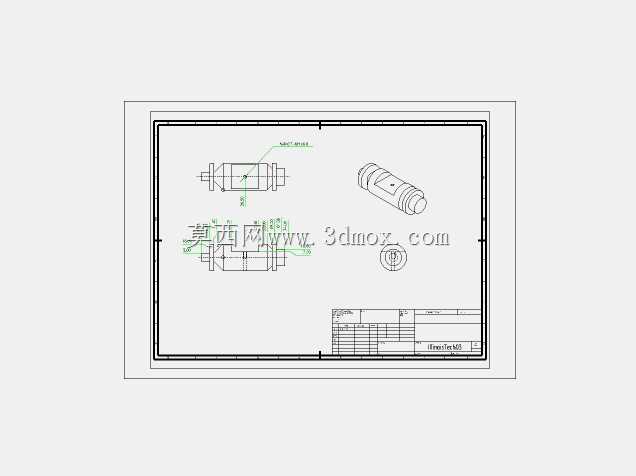

在离散制造的机加工、部件装配工位上,这类带叉形连接端的支撑夹具是工位布局里很常见的定位组件,它不像通用虎钳那样适配大范围工件尺寸,而是针对特定工序的工件轮廓做定制化结构设计,主要承担工件装夹时的侧向支撑、定位基准传递作用,避免加工过程中工件受切削力、装配压紧力出现位移或形变。从结构设计逻辑来看,上部的圆柱端头是和工位机架的铰接安装位做配合的,这个部位的直径公差一般控制在h7级别,和安装座上的衬套孔配合后,能让夹具整体绕铰接轴做小角度的摆动调整,适配不同装夹高度的工件定位需求,圆柱端头的长度要匹配安装座的侧板厚度,预留0.5-1mm的轴向窜动间隙,避免转动时出现卡滞。下部的叉形开口是直接和工件接触的定位部位,两个叉臂上的同轴通孔是用来穿装锁紧销轴的,当工件的定位凸台卡入叉形开口后,穿入销轴就能完成工件和夹具的硬连接,两个孔的同轴度公差要控制在0.02mm以内,否则销轴穿装后会出现别劲,长期使用会造成孔位磨损、定位精度偏移。叉臂的厚度是根据工位最大承载受力计算的,常规轻切削工位下叉臂厚度取12-15mm就能满足抗弯强度要求,要是用于铣削大余量切削工位,还要在叉臂外侧做加强筋结构,避免切削力过大造成叉臂张开变形。整体结构的高度尺寸要匹配工位工作台的T型槽安装高度,夹具安装后,下部叉口的中心高度要和工件的定位基准面高度保持一致,高度差控制在0.1mm以内,否则装夹后工件会出现倾斜,直接影响加工面的形位公差。这类夹具在设计时还要考虑排屑需求,叉形开口的底部要做15度左右的斜角,方便加工产生的铁屑顺着斜面滑落,不会堆积在定位槽里造成装夹定位不准,和工件接触的定位面要做淬火处理,硬度达到HRC45-50,提升接触面的耐磨性能,延长夹具的使用寿命。在装配线工位上,这类夹具也常用来做工件的中转支撑,配合工位的顶升机构使用,当工件流转到对应工位后,夹具从下方顶升托住工件的定位部位,配合上方的压紧机构完成工件的固定,方便工人完成螺栓紧固、部件插接等装配操作,铰接结构的存在还能抵消一部分工件流转带来的位置偏差,让定位过程更顺畅,不会因为工件位置的微小偏移出现卡件问题。
- 全部评论(0)
- 模板大小 1.78 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,Other,AutoCAD,SOLIDWORKS,AutoCAD,Rendering,Other,SOLIDWORKS,AutoCAD,Rendering,Other
- 软件分类 工装
