桁架臂式起重作业设备结构设计方案

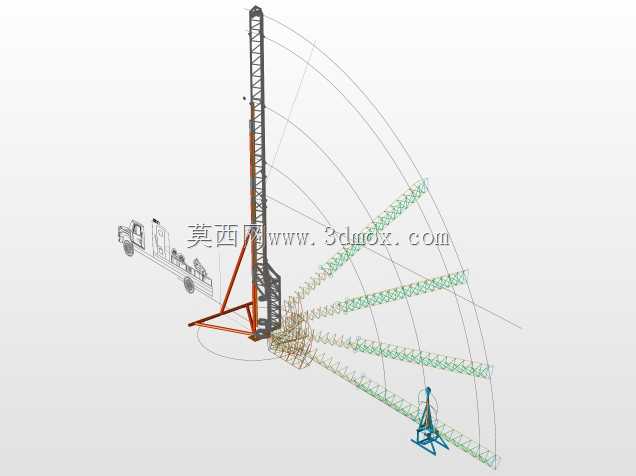

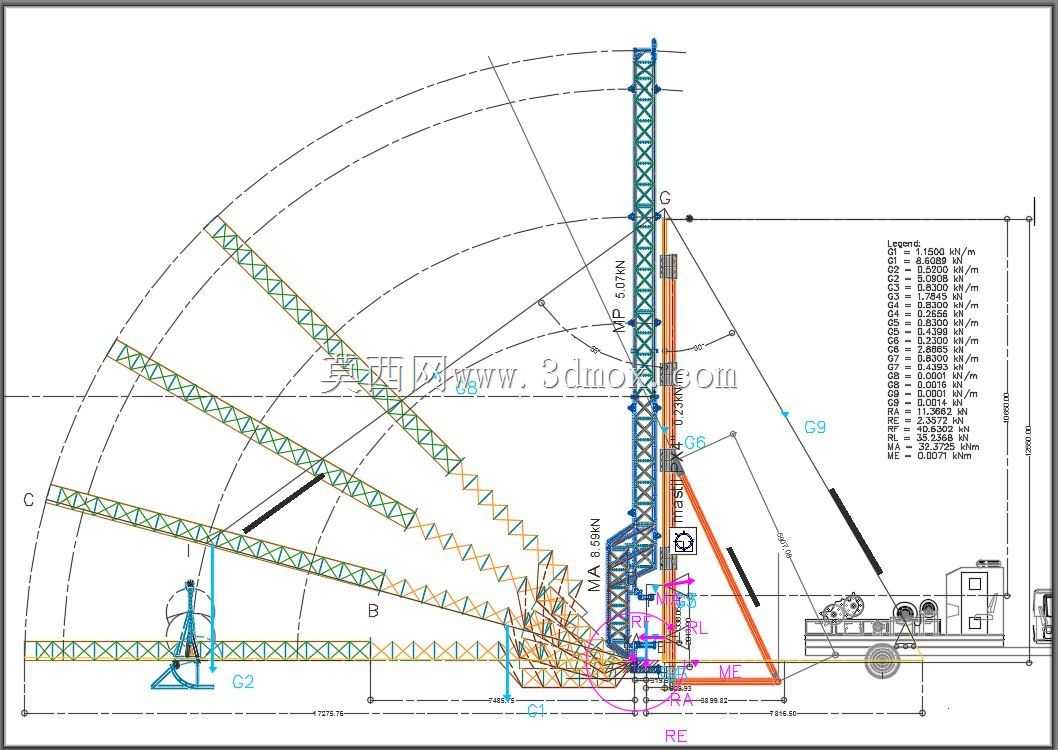

这款桁架臂起重作业设备的结构设计，核心围绕户外中小型物料吊装、设备安装的高频作业场景展开，区别于大吨位履带吊或汽车吊的重载定位，该结构更适配城镇老旧小区改造、小型场馆搭建、厂区设备移位这类作业空间受限、吊装半径灵活度要求高的工况。从结构布局来看，设备采用格构式桁架臂作为主承载构件，相比实腹式臂架，在保证抗弯、抗扭刚度的前提下大幅降低了自重，减少了底盘承载负荷，同时桁架的镂空结构能有效降低风阻，适配露天作业的抗风需求。设计阶段针对不同作业幅度下的臂架受力做了分段校核，臂架节段采用标准模数化接口，可根据作业高度需求拼接不同长度的臂节，图中绘制的多道弧形轨迹线，对应不同臂长、不同变幅角度下的作业覆盖范围，能清晰看到最小作业半径贴近设备支腿边界，最大作业半径可覆盖臂架水平投影近三倍机身宽度的区域，覆盖了多数中小型吊装的作业范围需求。变幅机构采用拉索配合变幅卷扬的结构，臂架根部与回转平台采用铰支座连接，铰点位置经过受力优化，尽可能降低变幅过程中的油缸或卷扬负载，同时在臂架不同节段设置了拉索锚固点，可根据臂架拼接长度调整拉索固定位置，避免长悬臂状态下臂架出现过大下挠。底盘部分采用带支腿的承载结构，作业时支腿向外伸出撑实地面，扩大支撑跨距，抵消吊装作业时的倾覆力矩，支腿的伸缩行程经过匹配计算，在最小支撑跨距下能满足窄场地通行需求，最大支撑跨距下可保证额定负载下的抗倾覆安全系数。回转平台集成了卷扬机构、动力单元与操作工位，平台尾部设置了配重安装位，配重重量与臂架最大负载、最大作业半径做了匹配平衡，避免前端吊装时出现后翘失稳。从安装边界来看，设备组装时对场地平整度有一定要求，支腿位置需避开地下管线、松软回填区域，臂架拼接时可借助自身辅助卷扬完成节段吊装，无需额外配用大型吊装设备，降低了现场组装的成本与门槛。结构细节上，桁架臂的弦杆与腹杆采用等边角钢拼接，节点处采用节点板焊接连接，所有受力焊缝均做了等强度设计，臂架头部设置了滑轮组与吊具限位结构，防止起升钢丝绳脱槽，变幅拉索采用高强度镀锌钢丝绳，端部配备可调式索具螺旋扣，可在安装时调整拉索预紧力，保证臂架初始平直度。整个结构的运动逻辑清晰，起升、变幅、回转三个动作的机构互不干涉，各运动部件的安全间隙均预留了足够余量，避免作业过程中出现构件碰撞，同时在臂架对应位置设置了幅度标识与负载对应表，方便现场作业人员直观判断当前工况下的允许吊装重量，减少违规超载作业的风险。
