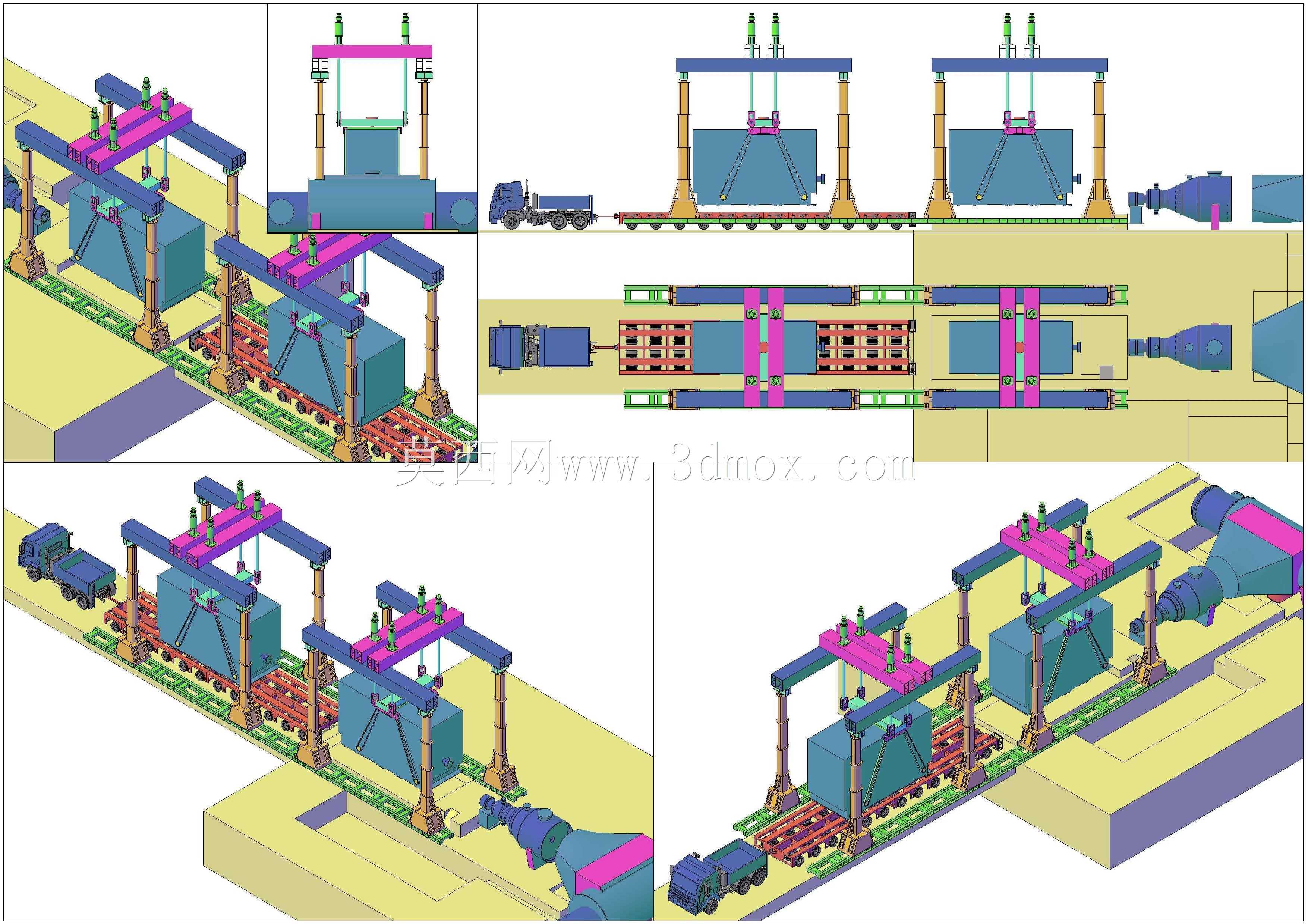

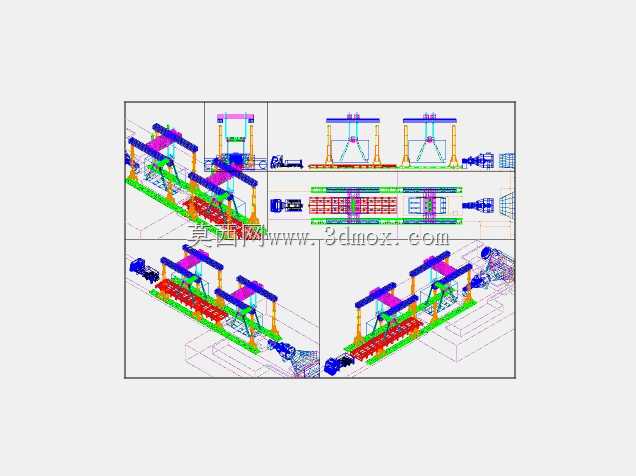

发电机电动升降转运提升工装结构

这套提升结构主要面向重型发电机类大吨位工件的车间内跨工位转运、装卸作业场景，适配车间内固定轨道输送线与外部货运车辆的衔接工位，解决百吨级重型定子类工件无法采用常规叉车、行车完成精准对位装卸的痛点。整套设备采用双立柱龙门式承载框架，立柱底部设置可沿地面预埋轨道行走的底座，配合顶部横向布置的双吊点同步提升机构，可实现工件的垂直升降、水平横移、沿轨道纵向行走三个维度的动作，全程采用电动驱动形式，避免液压系统在重载长期持载工况下的泄漏、沉降风险。设计阶段优先考虑重载工况下的结构刚度，立柱采用箱型焊接结构，内部设置横向加劲肋，控制满载提升时立柱顶端的侧向挠度不超过立柱总高度的1/1500，避免提升过程中工件出现大幅晃动。顶部提升横梁与立柱之间采用导向滑块配合，保证升降过程中横梁始终保持水平状态，双吊点设置同步检测装置，当两侧吊点高度差超过3mm时自动触发停机保护，防止工件倾斜引发的安全风险。设备的安装边界需要匹配车间现有轨道的预埋参数，轨道间距根据工件的最大宽度预留单侧不小于200mm的安全间隙，轨道顶面的平面度公差控制在每2米长度内不超过1mm，全程轨道的标高差不超过5mm，保证行走轮组运行时无卡滞、冲击。底部行走机构采用双轮缘钢轮，配合轨道侧面的导向轮，抵消重载启停时的侧向冲击力，轮压按照1.25倍的满载载荷进行校核，保证长期运行时的结构疲劳寿命。工件承载平台采用模块化设计，可根据不同规格发电机的底部安装孔位调整支撑块位置，适配一定尺寸范围内的定子、机座类工件吊装需求，无需更换整套工装即可完成多规格产品的作业。整套结构的动作逻辑匹配车间现有生产节拍，提升速度设置为0.5-2m/min的可调范围，行走速度设置为3-8m/min的可调范围，在对位装卸阶段切换至低速档位，保证工件与运输车辆、工位支座的对位精度控制在±2mm以内，满足重型工件无碰撞对接的要求。设备还设置了多重机械安全锁止机构，当提升至指定高度后，机械锁销自动卡入立柱的定位孔内，即使驱动系统出现故障，也能保证工件不会出现坠落风险，适配重型装备制造车间的高安全等级作业要求。
