手动台式艾德阿伯压力加工设备结构

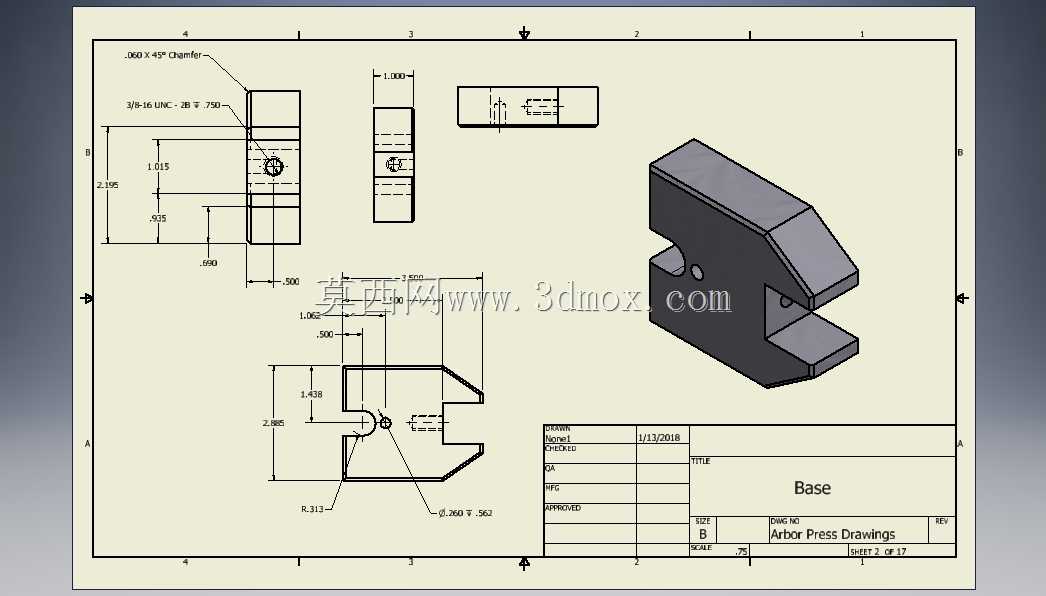

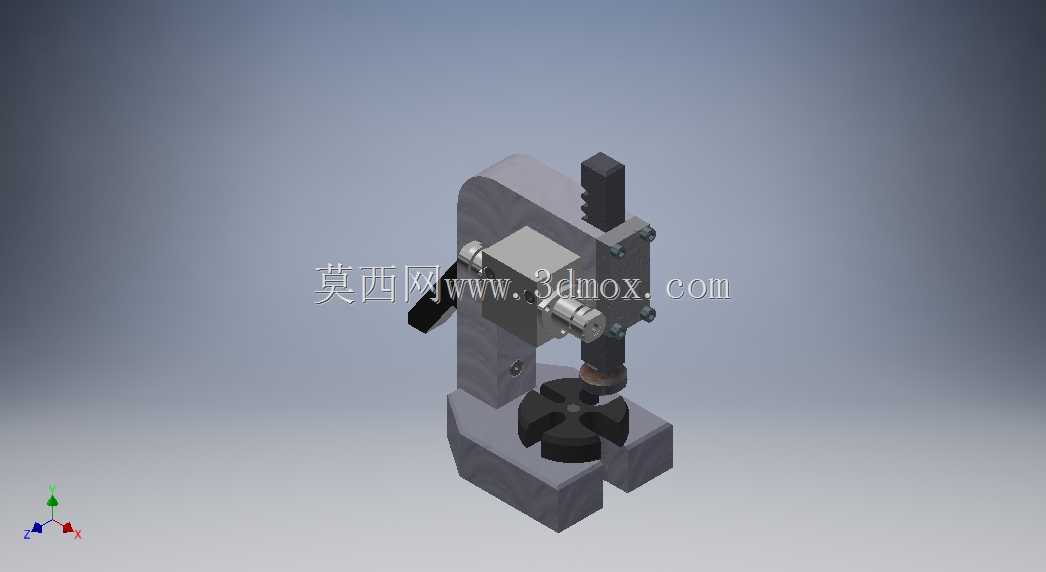

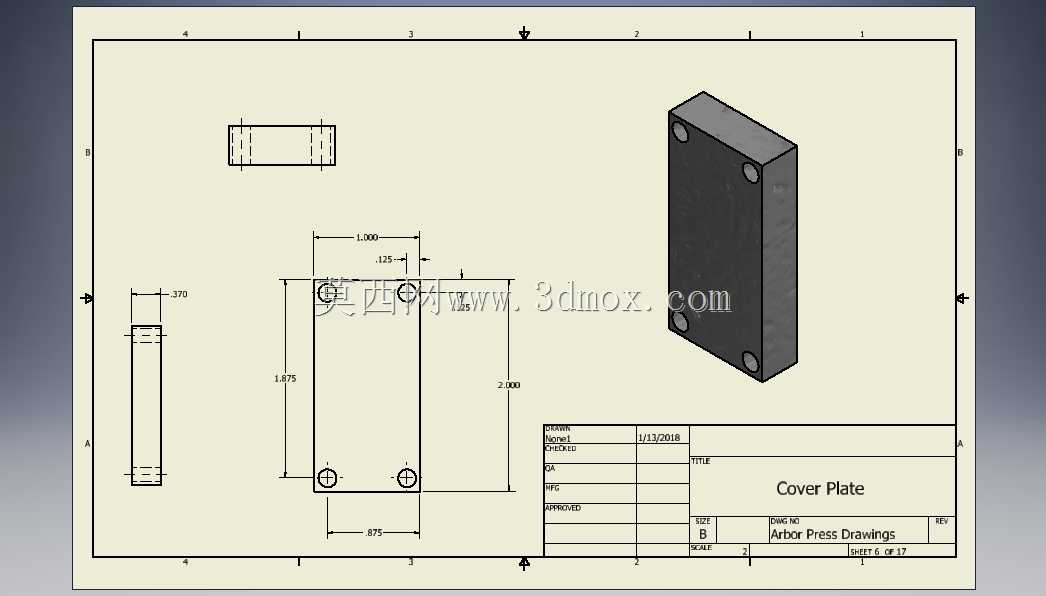

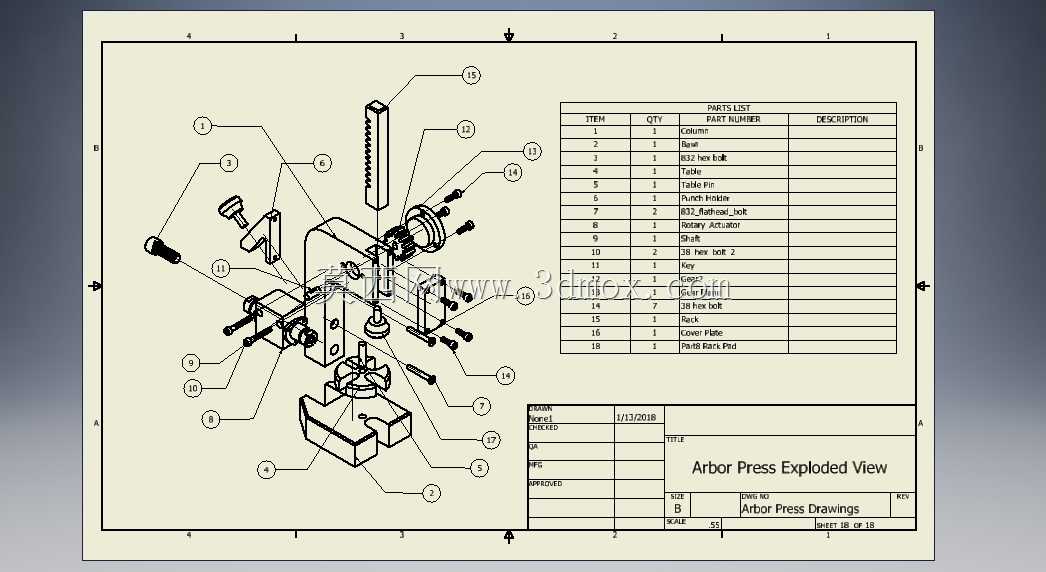

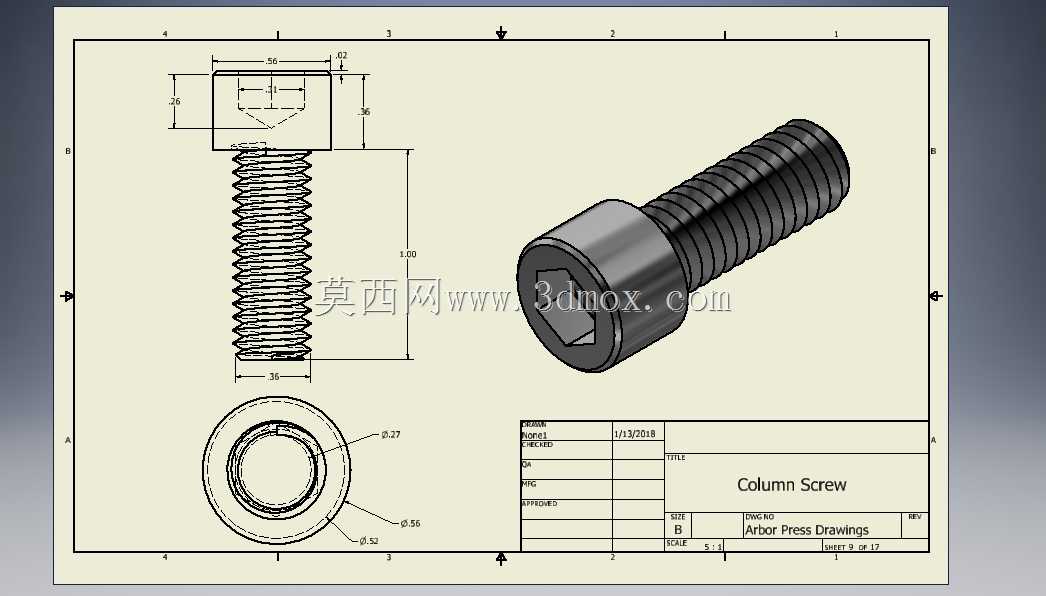

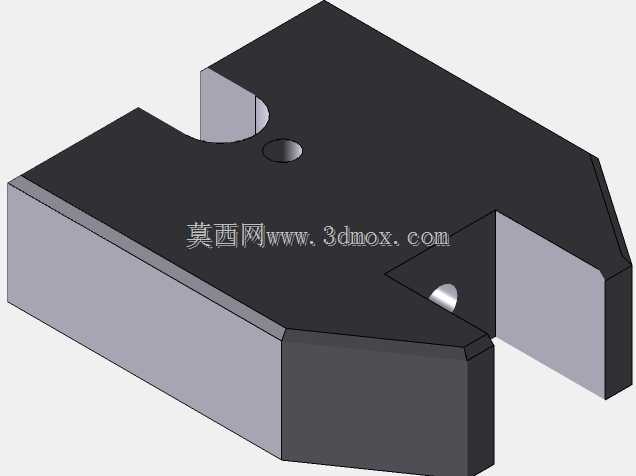

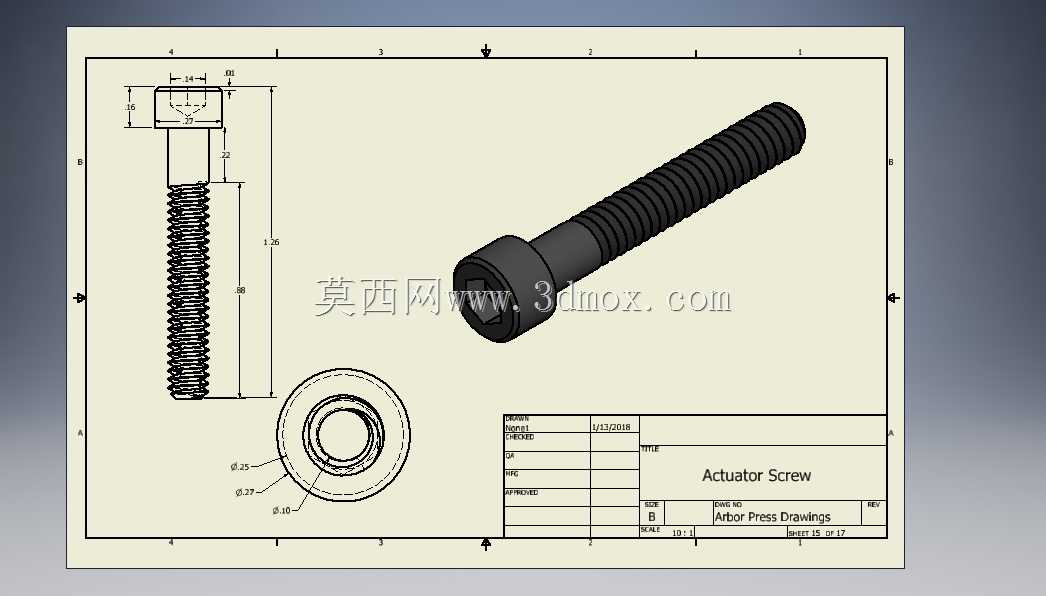

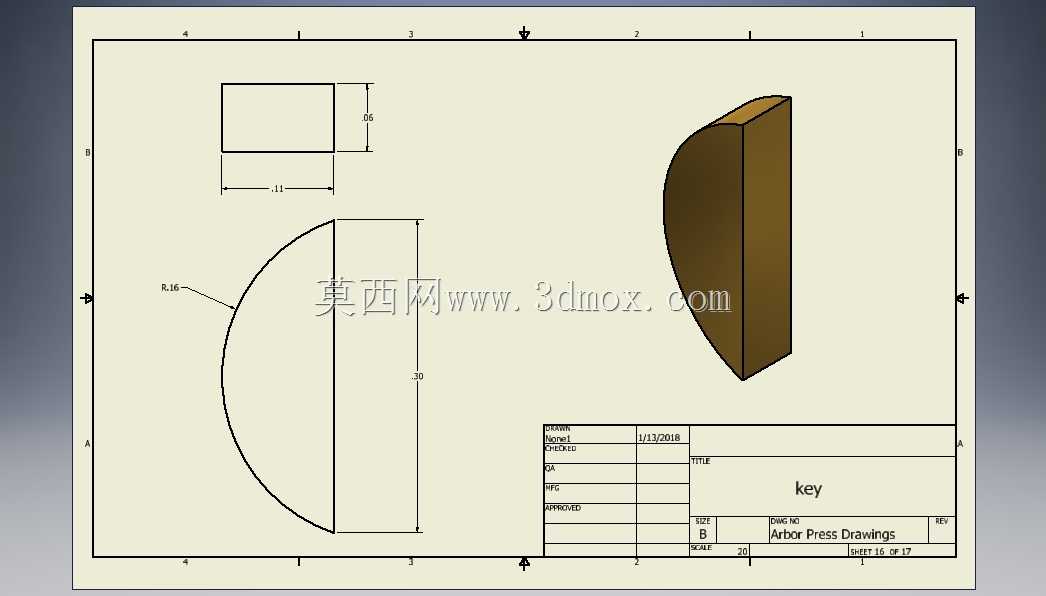

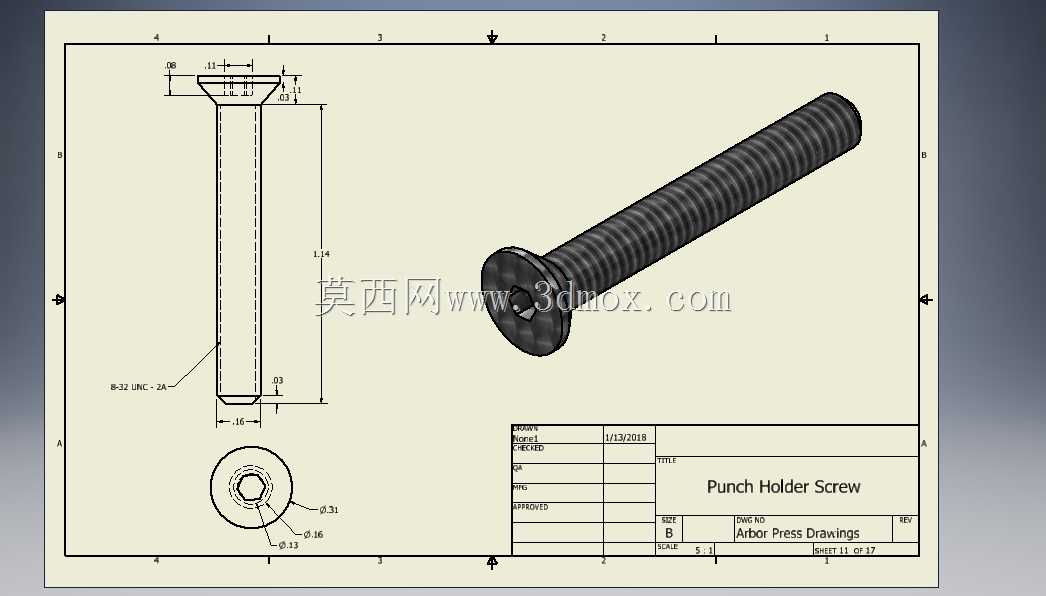

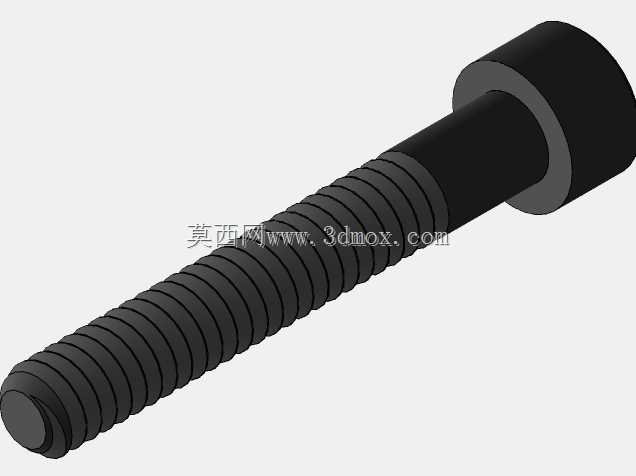

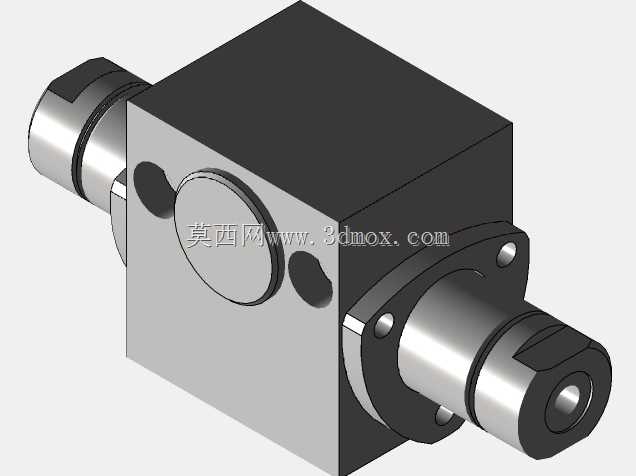

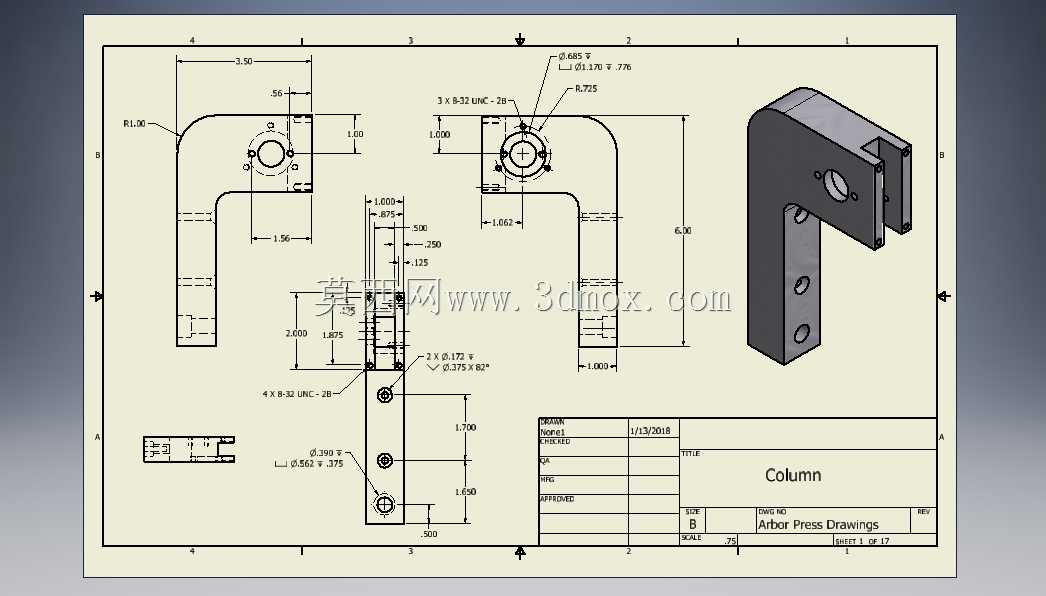

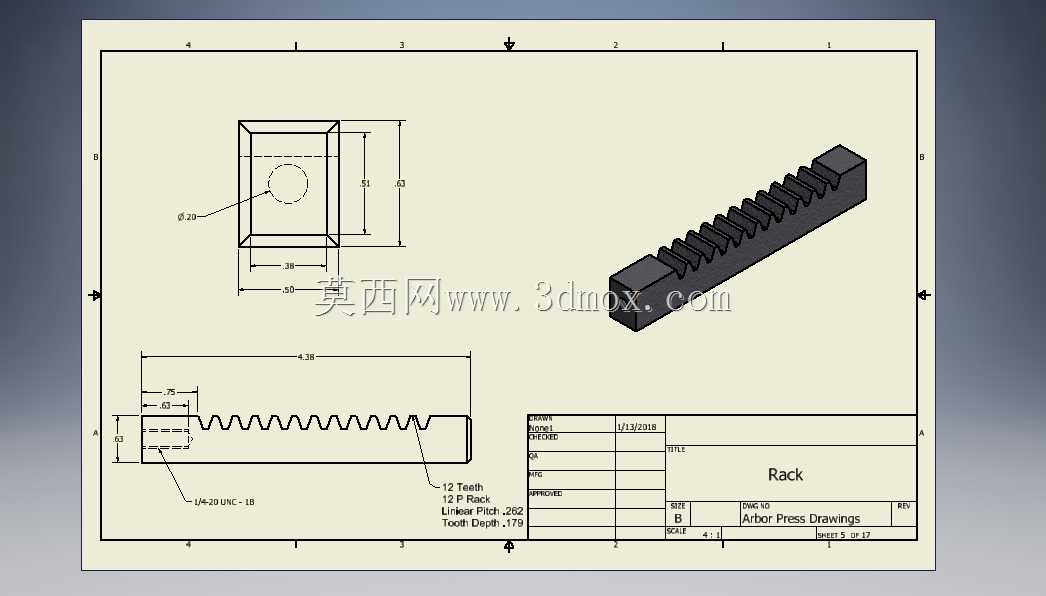

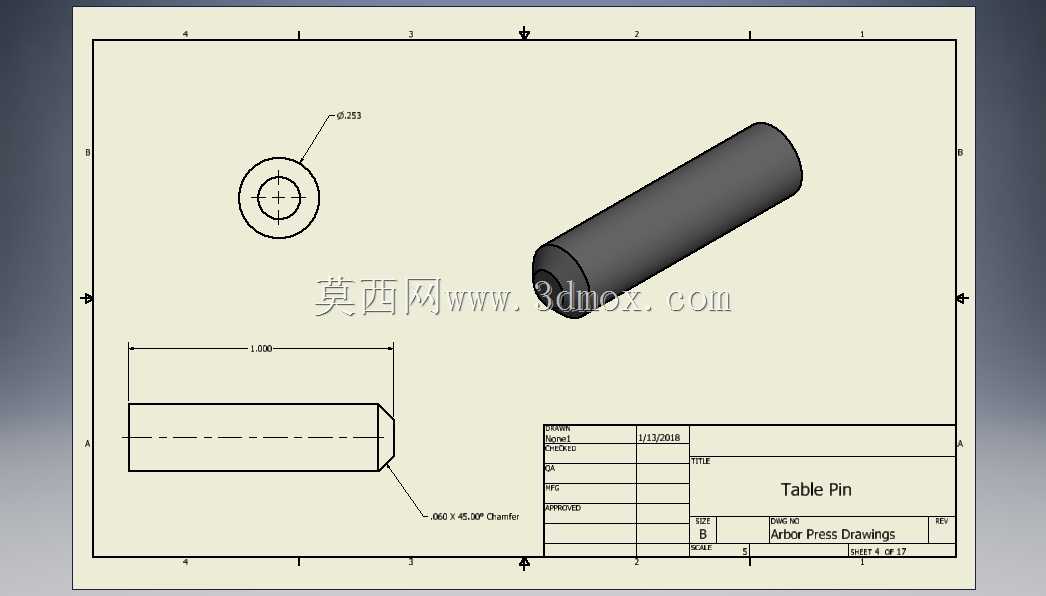

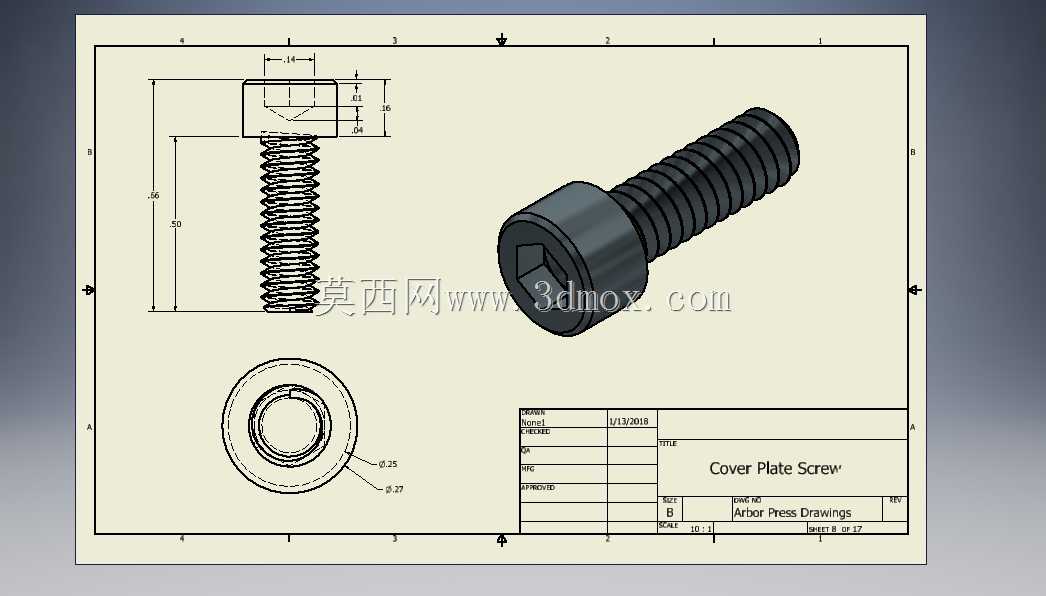

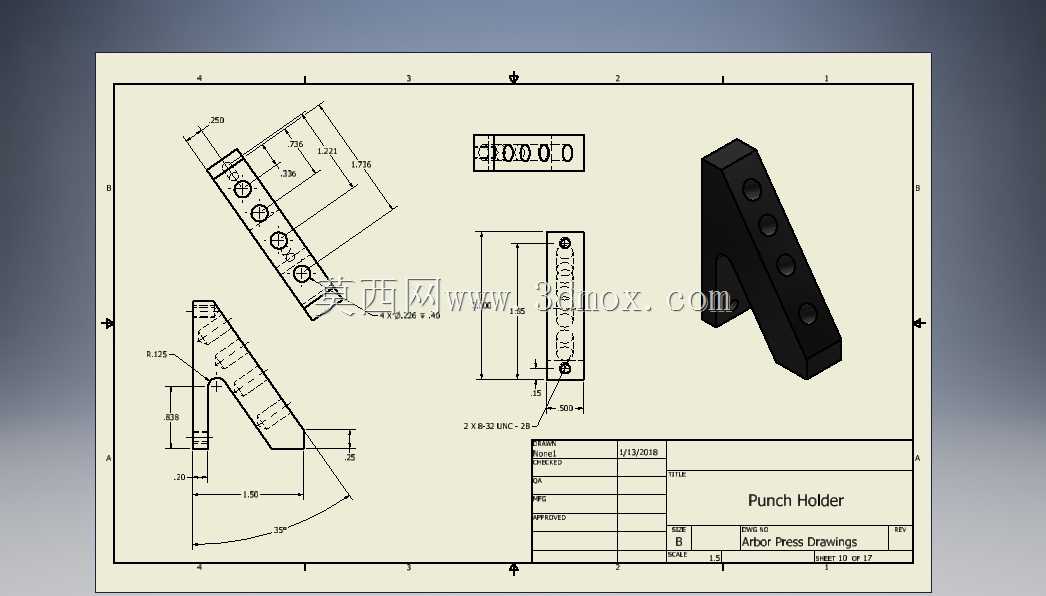

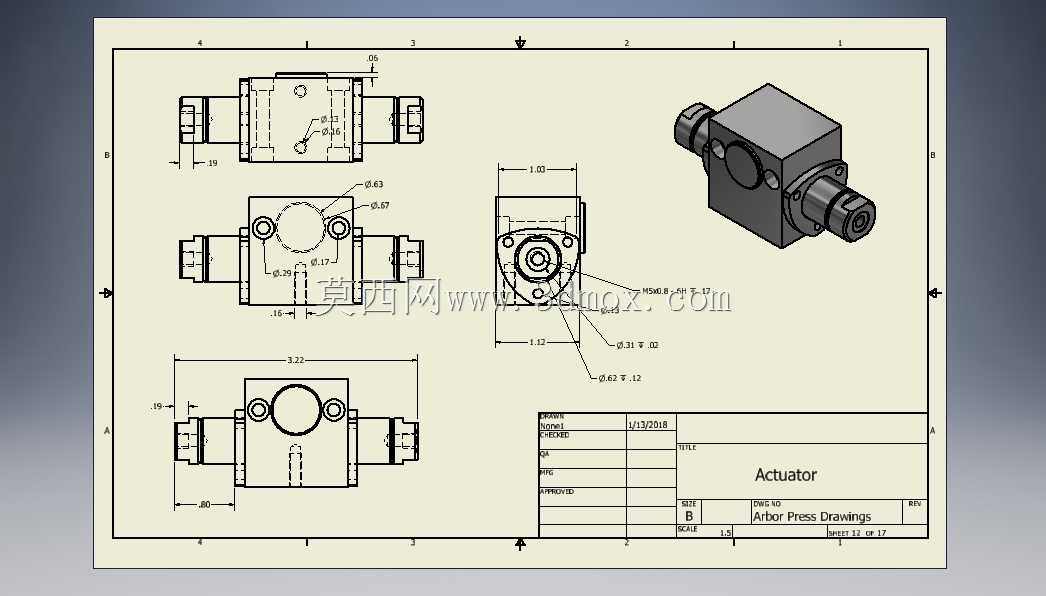

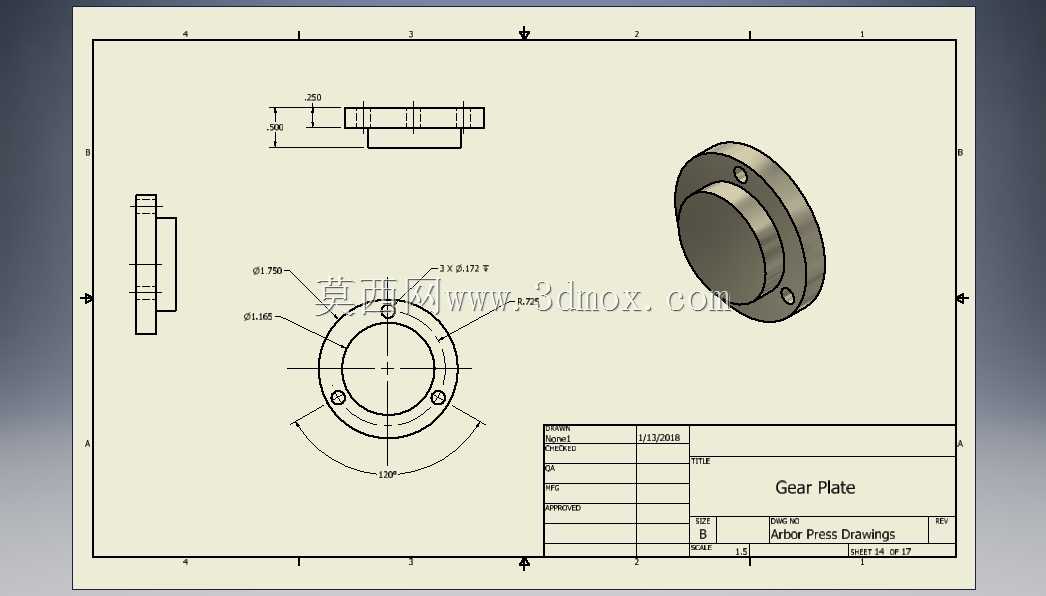

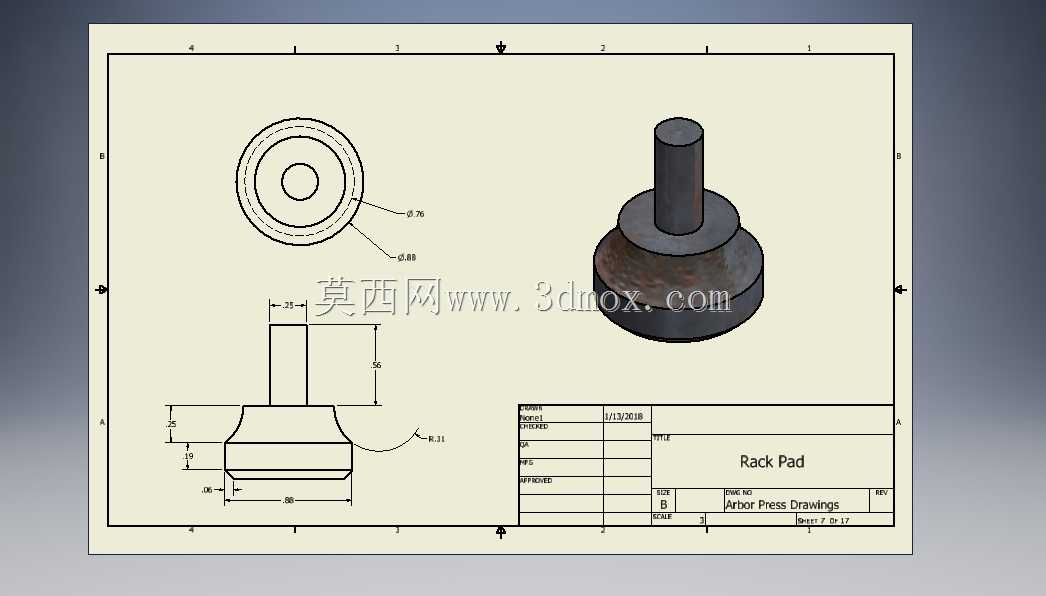

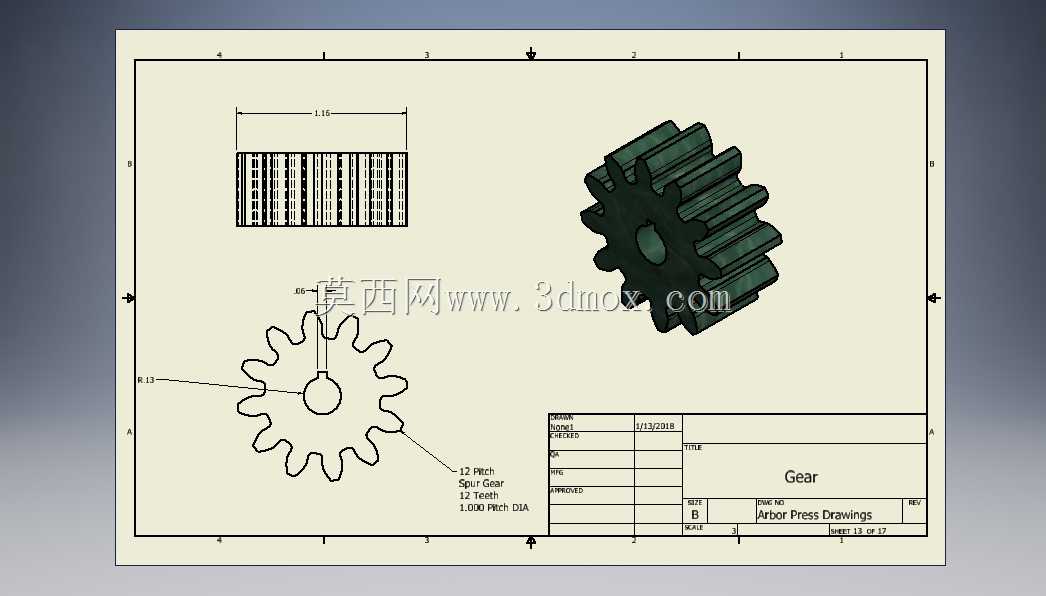

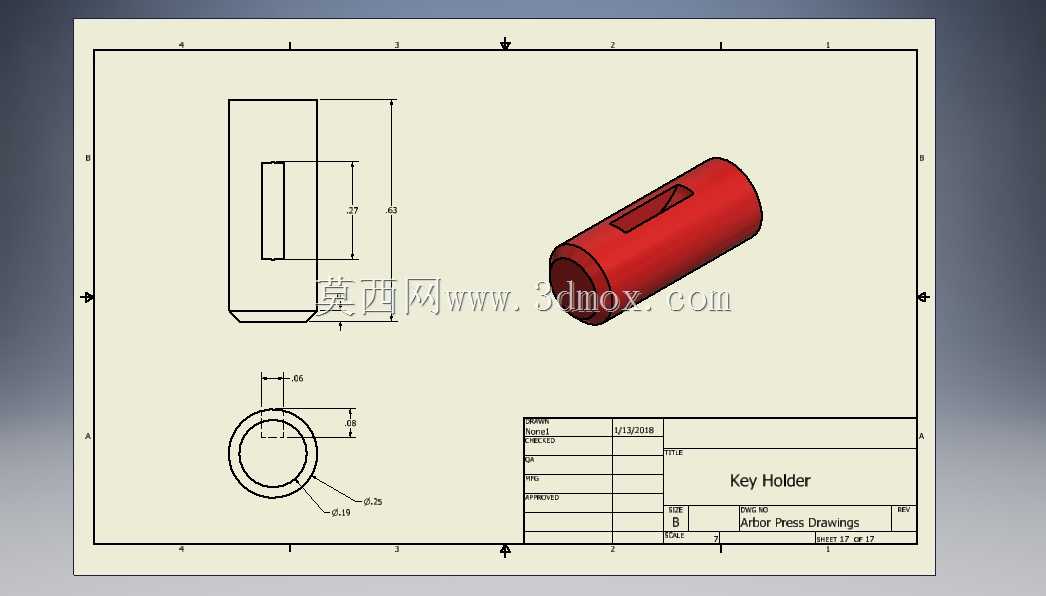

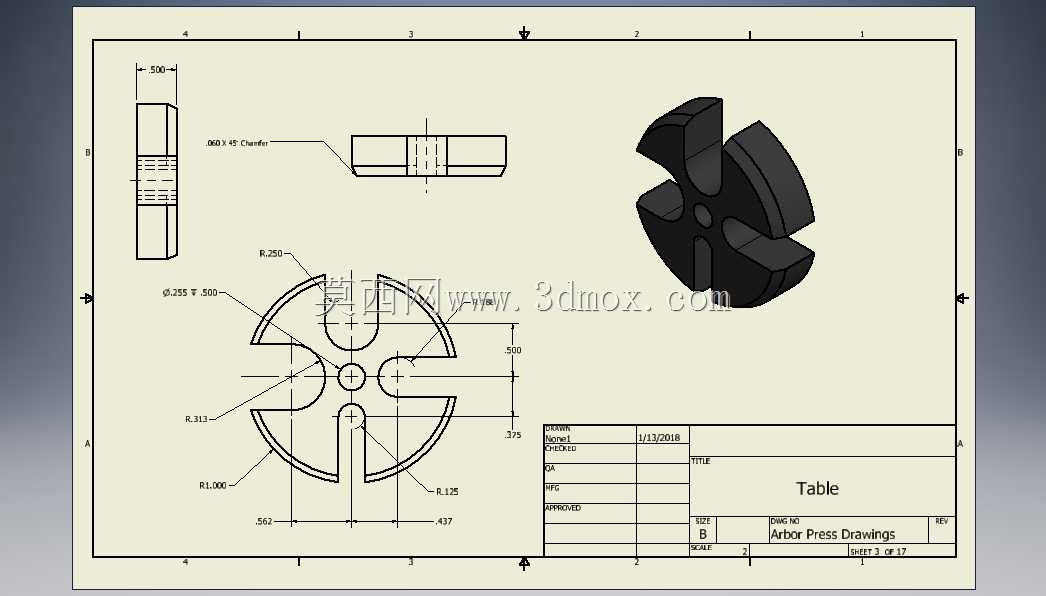

这款手动台式压力加工设备，主要面向小批量零件加工、教学实训、维修工位的轻载压装作业场景，常见于五金维修车间、职业院校机加工实训区、小型五金加工厂的零散工序工位，可完成薄金属片冲裁、小尺寸销轴压装、轴承外圈轻载压入、塑胶件铆合等对压力要求不高的加工作业，无需外接动力源，依靠手动操作即可完成作业，适配无气源、无液压站配套的零散作业场景。设备整体采用C型开式机身结构，这种结构的优势在于操作空间开阔，工件装卸不受两侧结构遮挡，操作人员可以从正面、侧面两个方向取放工件，适配不同形状的待加工零件摆放。机身底部为带开口的安装基座，基座预留的安装孔可直接通过螺栓固定在工作台面上，避免压装作业时机身出现偏移晃动，基座的开口槽可避让压装过程中伸出的工件端头，也可配套安装定位夹具，实现待加工零件的快速定位。设备的核心施压部件为垂直布置的压杆组件，压杆侧面设置齿条结构，与侧面的手动齿轮轴啮合，操作人员扳动侧面的操作手柄，即可通过齿轮齿条传动带动压杆垂直上下运动，相比传统螺杆式手动压机，这种结构的下压行程反馈更直接，操作人员可以通过手柄的受力反馈直观感知压装阻力，避免压力过大损坏工件。压杆下端设置通用安装接口，可根据不同作业需求更换压头，比如平压头用于平面压合、成型压头用于薄料冲裁、定位压头用于销轴类零件压装，无需改动主体结构即可适配不同工序需求。压杆上部设置限位挡块，可根据工件高度调整下压行程的极限位置，避免压头超程碰撞工作台面，也能保证同批次零件的压装深度一致，减少人工操作的尺寸误差。设备的工作台面位于压杆正下方，台面上设置T型槽结构，可配套通用夹具固定异形工件，台面与压杆的垂直度通过机身加工精度保证，压装过程中压杆不会出现偏斜，保证压装受力均匀。从安装边界来看，设备整体占地尺寸较小，不需要预留大的操作空间，机身高度适配常规站立操作的工作台高度，操作人员无需弯腰即可完成手柄操作与工件取放，适合在空间有限的维修工位、实训台面上布置。设计过程中优先考虑了手动操作的受力合理性，操作手柄的长度经过力学匹配，常规成年人施加较小的握力即可获得足够的压装力，长时间操作也不易产生疲劳，同时机身采用整体式铸铁结构，刚性足够承受轻载压装的反作用力，不会出现机身变形导致的压装精度下降问题。设备没有复杂的液压、气动管路，日常维护仅需定期在齿轮齿条啮合处、压杆导向面涂抹润滑脂即可，故障率极低，适合对设备可靠性要求高、缺乏专业维护人员的场景使用。
