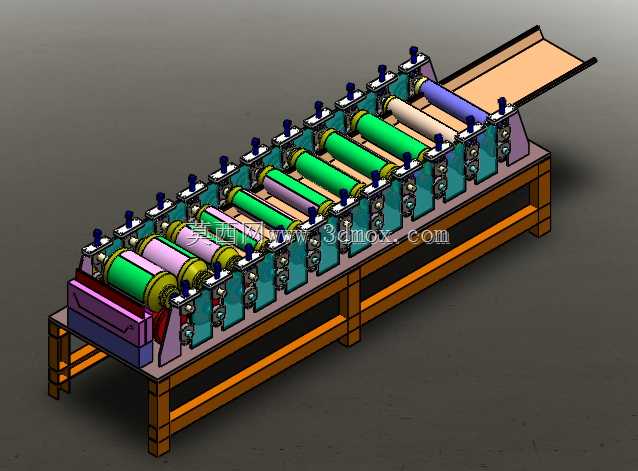

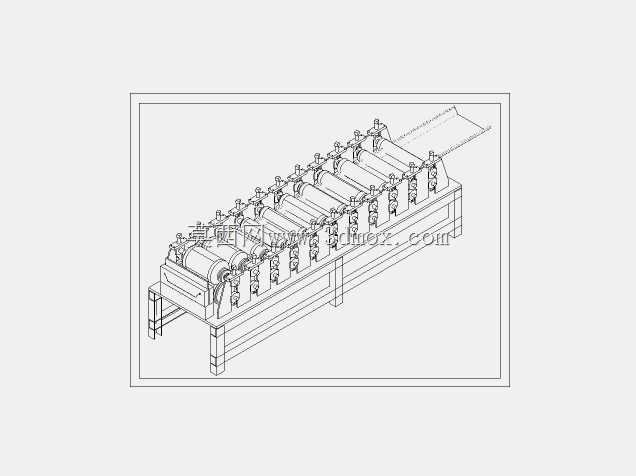

宽幅面板屋顶滚压成型加工设备

这款滚压成型设备主要面向建筑围护结构加工领域，广泛应用于钢结构厂房、民用装配式建筑、仓储库房的屋顶面板生产场景，可适配不同厚度的镀锌彩涂卷、冷轧钢板等原材料，将平直金属带材连续辊压成特定截面构型的屋面板材，替代传统折弯分段拼接的加工方式，大幅提升屋面板的成型精度与生产效率，同时保障成品板材的结构整体性，减少现场安装的拼接缝隙，提升屋面防水抗风的整体性能。设备采用多组次连续辊压的成型逻辑，沿进料方向依次排布多组成型辊组，每组辊组对应特定的板材弯折角度，通过逐级渐进的形变控制，让金属板材在常温下逐步完成截面塑形，避免单次大角度弯折造成的板材应力集中、涂层开裂等问题，有效保障成品板材的力学性能与表面涂层完整性。设备进料端适配开卷设备的出料高度，设置有导向限位结构，可根据加工板材的宽度调整导向轮间距，确保带材进料过程中不发生偏移走偏；成型段的每一组辊轴都经过同轴度校准，上下辊的压合间隙可根据加工板材的厚度进行微调，适配0.3mm到1.2mm厚度范围内的多种金属板材加工需求，可加工的面板宽度覆盖100mm到600mm区间，能够满足不同规格屋面板的生产要求。设备整体采用框架式焊接机身结构，所有辊组都安装在统一加工的安装基准面上，保障各辊组的平行度与同轴度，机身底部设置有可调式支撑脚，可在安装时调整设备整体水平度，降低地面不平整对设备运行精度的影响；出料端设置有定长切断工位的安装接口，可配套剪切装置实现成型板材的定长裁切，整条生产线可实现从开卷、辊压成型到定长切断的连续化作业，无需中间转运环节。在设计过程中充分考虑了设备的维护便利性，每组成型辊的轴承座都采用快拆式安装结构，日常维护时可快速拆卸更换辊轮，适配不同截面构型的屋面板生产需求，设备的传动系统采用集中润滑设计，可定期对传动齿轮、轴承位置加注润滑脂，降低设备运行磨损，延长整机使用寿命。设备的整体安装边界充分考虑了车间布局需求，机身沿进料方向的长度适配常规工业车间的工位排布，宽度方向预留了足够的操作维护空间，操作人员可在设备单侧完成参数调整、日常巡检等操作，无需额外预留双侧操作通道，帮助生产方优化车间空间利用率。
