三面板结构立式燃气采暖加热器设计

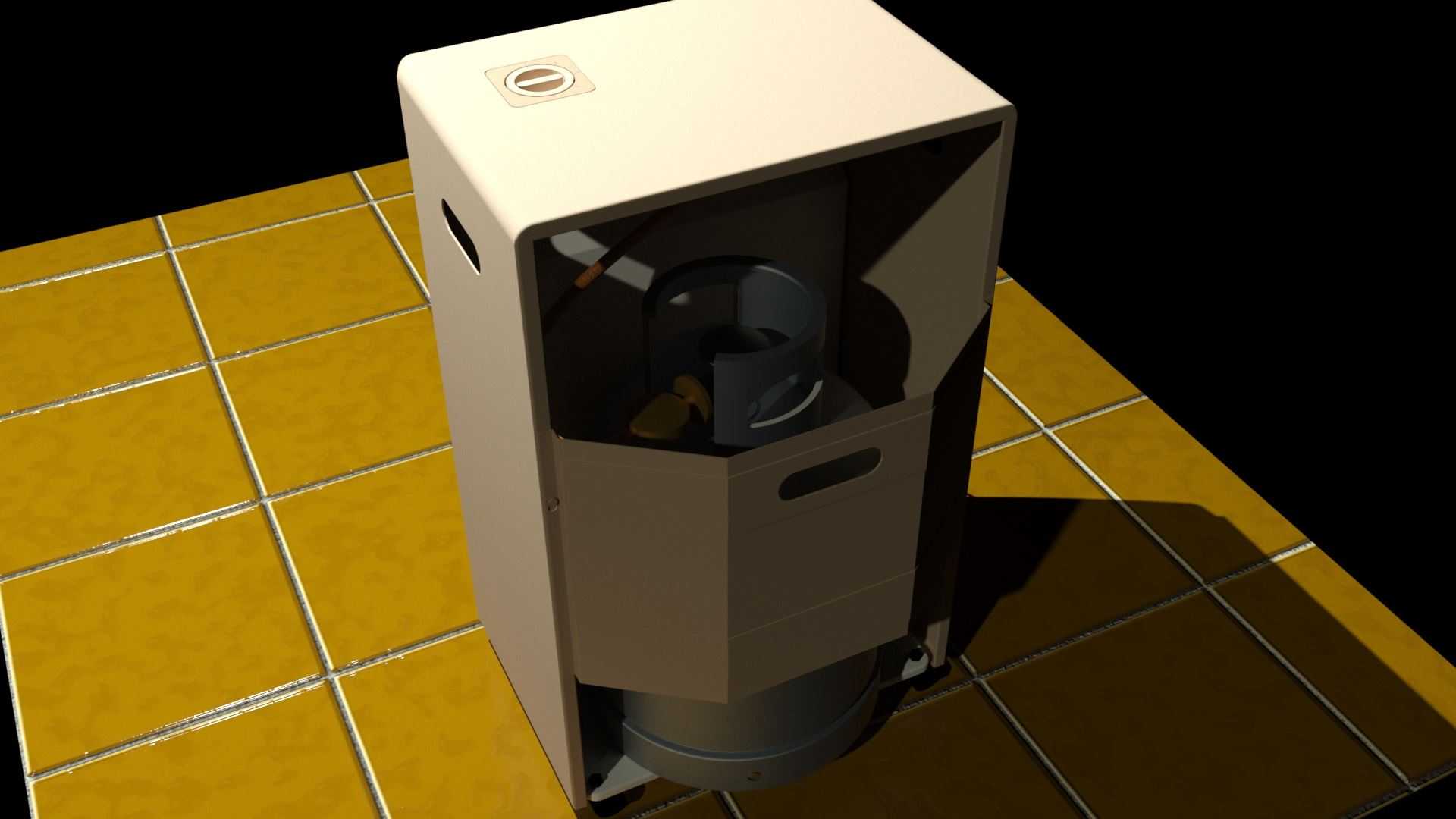

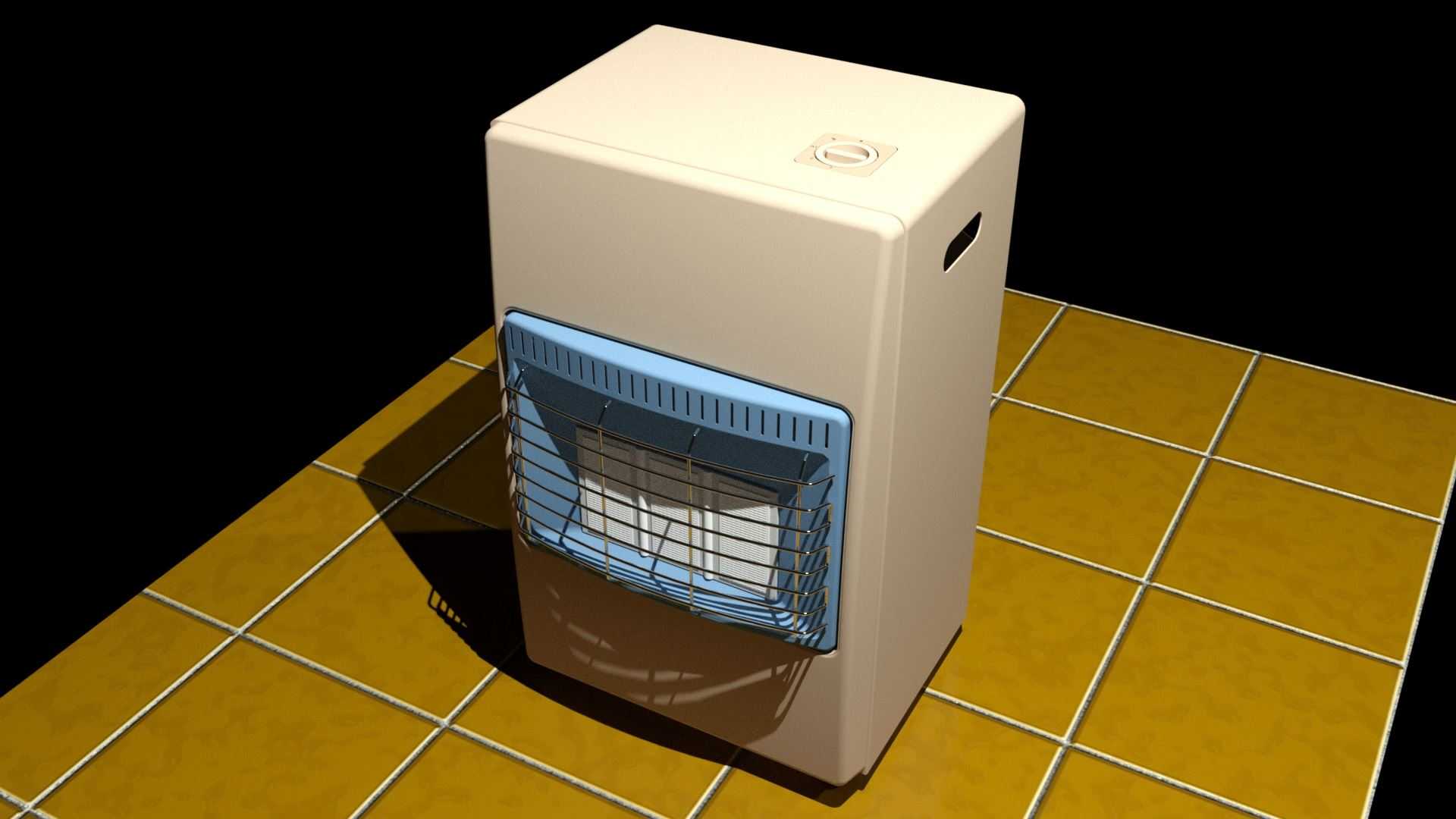

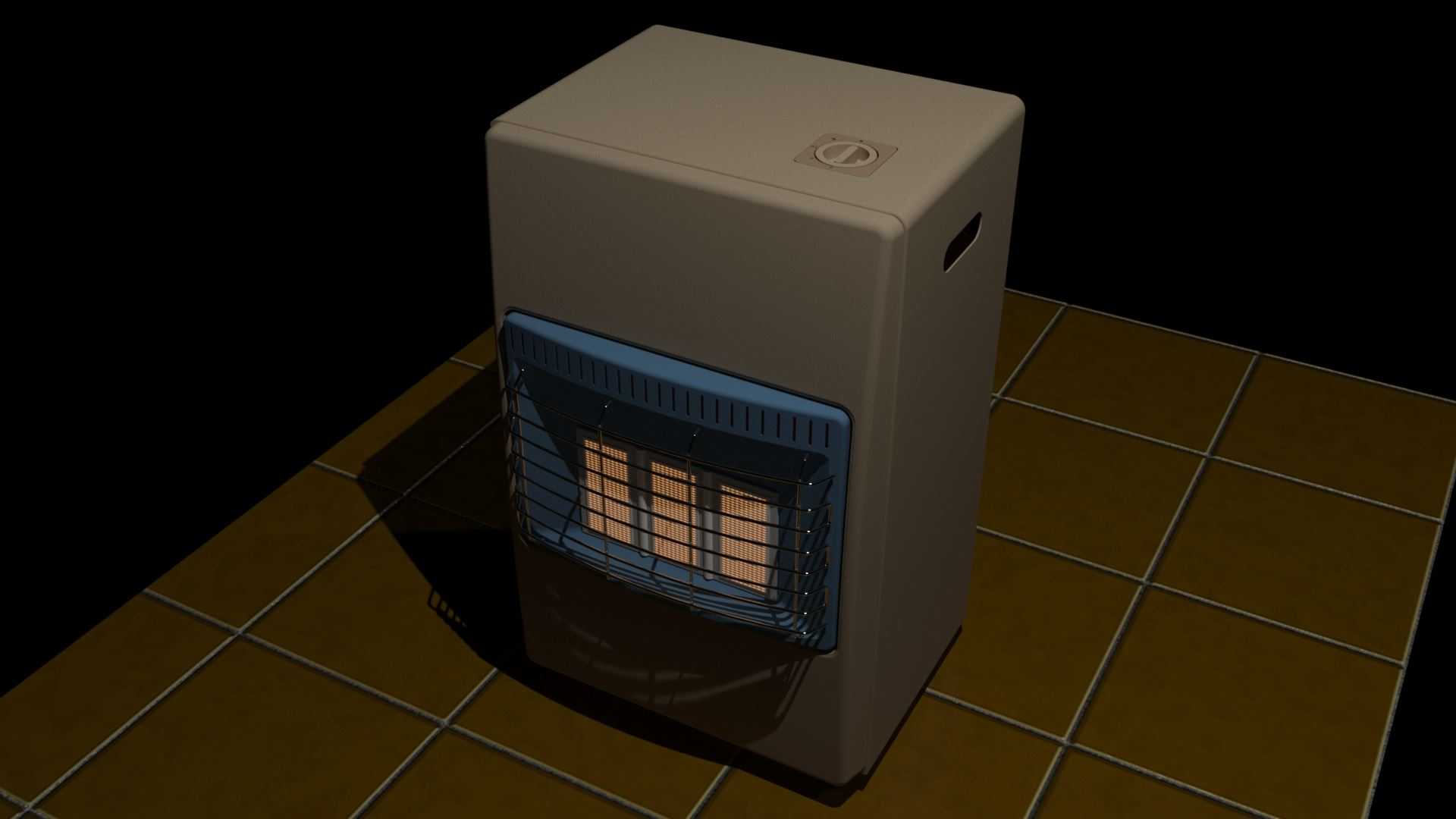

这款立式燃气采暖设备主要面向无集中供暖的临街商铺、小型仓储空间、城郊自建房临时采暖场景设计，也可作为野外施工临时驻地的补充供暖设备使用，相比电暖设备具备采暖成本低、升温覆盖范围广的特点，在气源接入便利的区域实用性较强。设备采用立式长方体落地结构，整体外壳采用冷轧钢板冲压成型，正面设置带防护格栅的出风区域，蓝色格栅边框既做结构分区也起到高温警示作用，外层金属防护网可避免人员误触内部高温燃烧组件，降低烫伤风险。设备顶部设置烟气排出接口与控制旋钮区域，侧面预留检修开口，日常维护时无需整体拆解外壳即可完成燃烧器积碳清理、点火组件检查等常规操作。设计阶段针对民用场景的使用安全做了多重考量，两套独立燃烧器可根据室内温度需求选择单组或双组运行，搭配三面板封闭结构可减少热量向设备后侧、侧部的无效散失，将热辐射与热风输出集中朝向人员活动区域，提升热能利用效率。从安装边界来看，设备落地放置时需与周边可燃物保持不小于三十厘米的安全间距，顶部排烟接口需匹配对应直径的排烟管将燃烧废气导出室外，设备后侧预留的气源接口需采用耐油燃气专用软管连接，安装位置需避开强风直吹区域防止燃烧火焰熄灭。结构建模过程中完整还原了外壳钣金折弯的止口结构、防护格栅的卡扣安装位、内部燃烧器的固定支架结构，材质渲染阶段还原了外壳喷塑的哑光米白质感、金属防护网的镀锌金属质感、出风格栅的耐高温蓝色涂层质感，可直接用于产品结构干涉校验、安装场景模拟、产品宣传渲染图制作等工作。设备的三面板结构在兼顾结构强度的同时，减少了不必要的外壳拼接缝隙，降低了设备运行时的漏热损耗，封闭的后侧结构可避免设备贴近墙面放置时热量长期烘烤墙面引发的安全隐患，正面出风区域的格栅角度经过调整，可将热风以四十五度角斜向下送出，避免热空气直接堆积在室内顶部区域，提升人员活动高度的采暖舒适度。
