建筑防雷滚球法防护布局三维演示结构

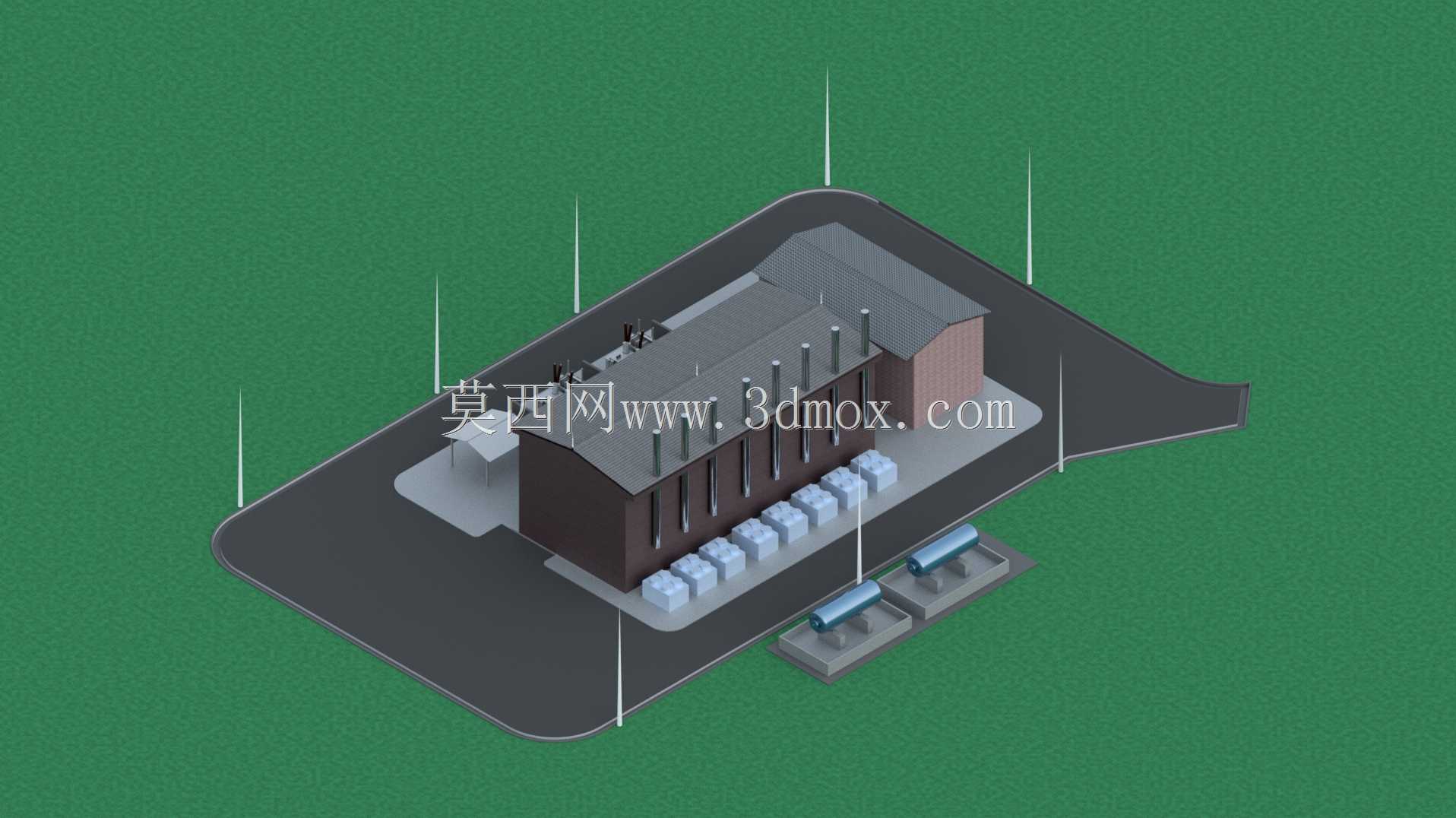

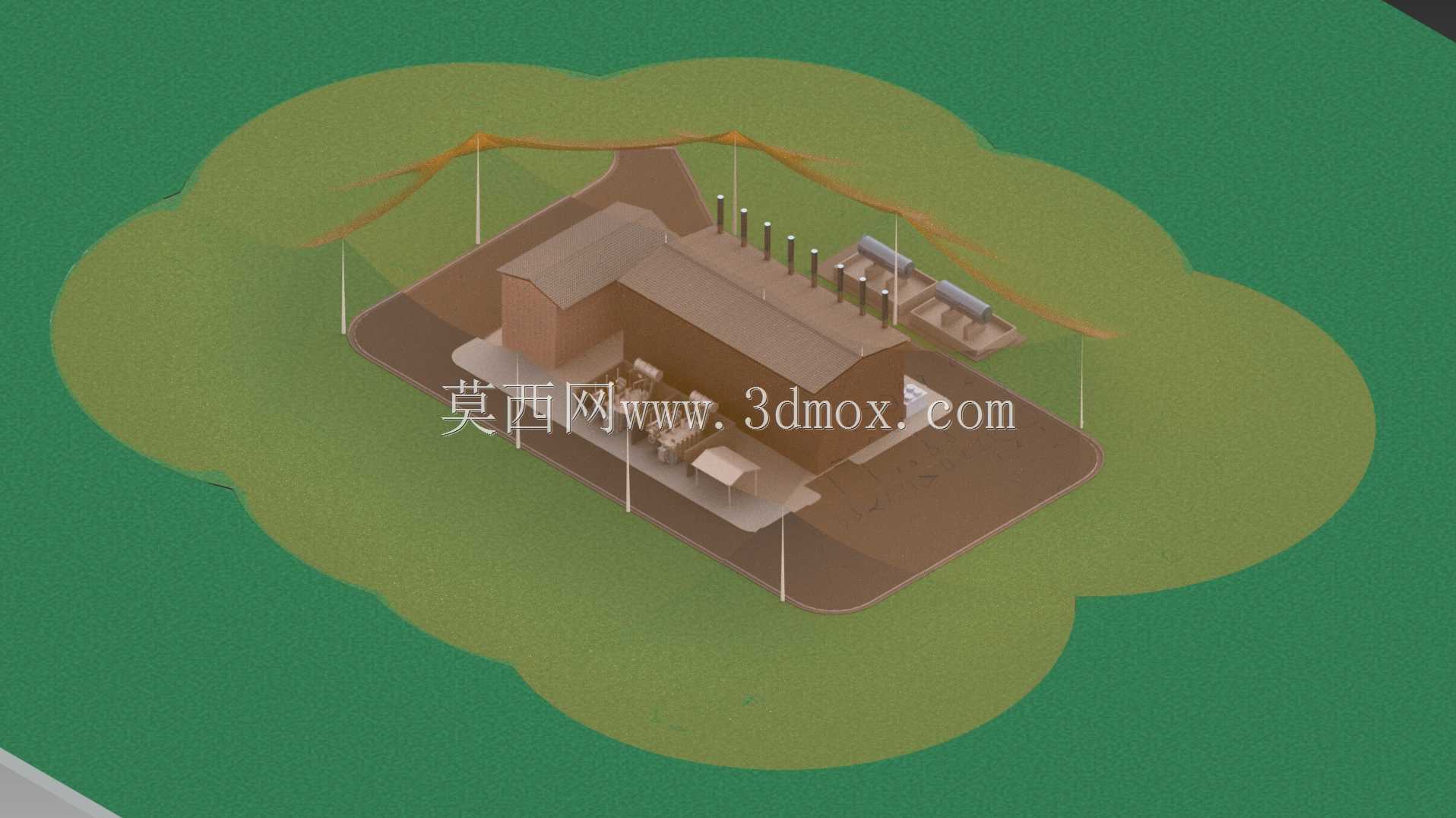

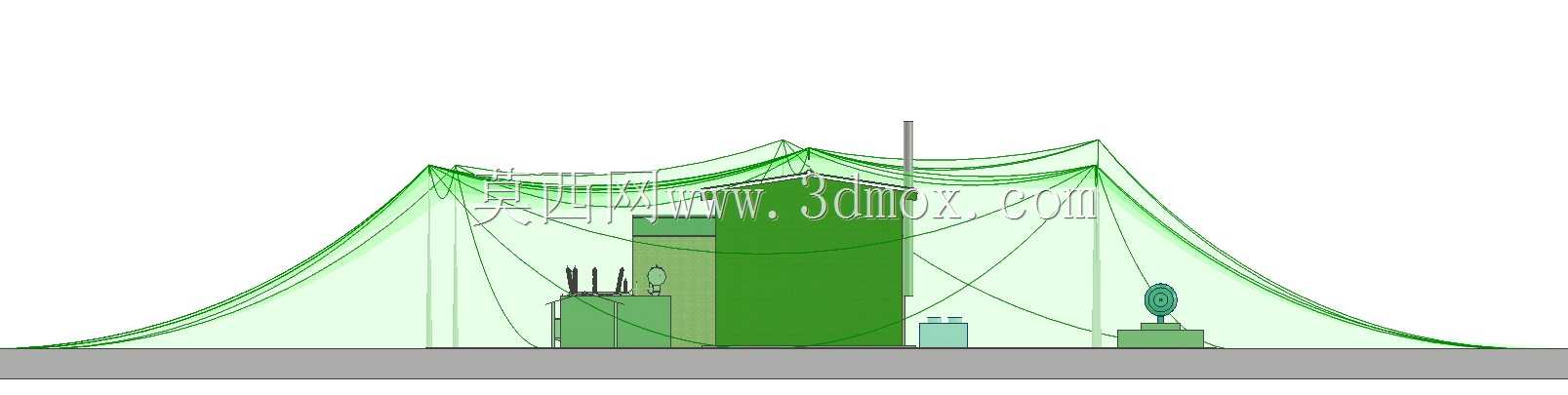

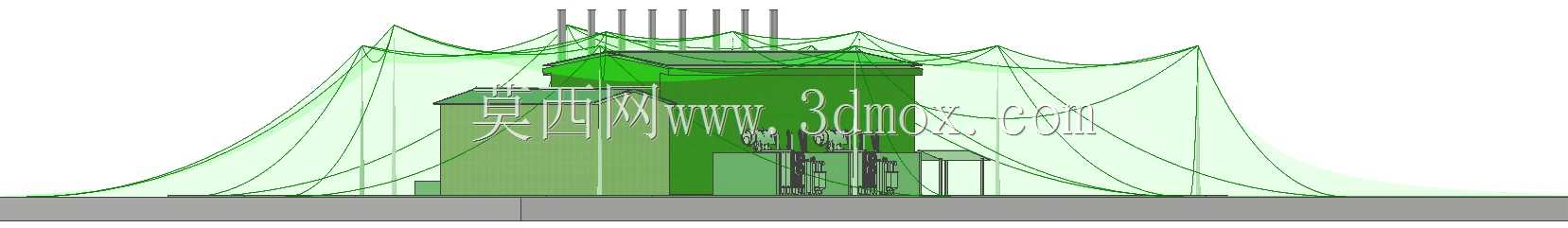

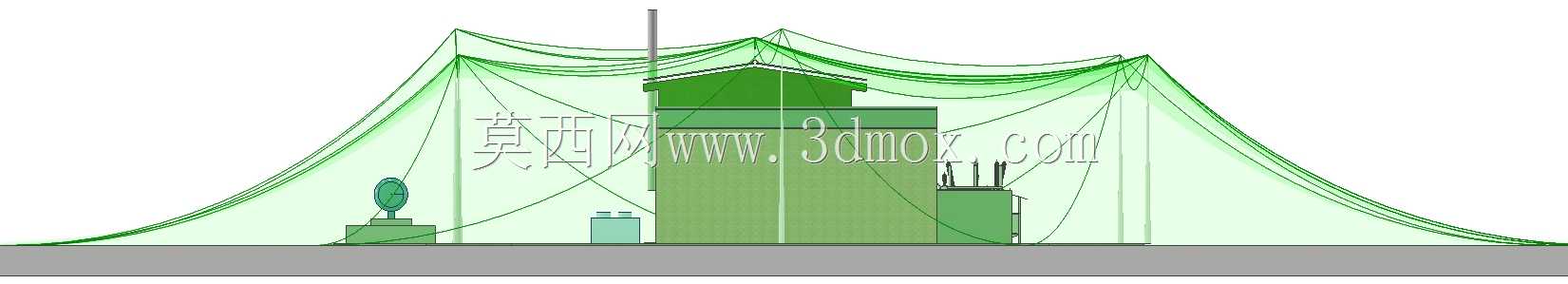

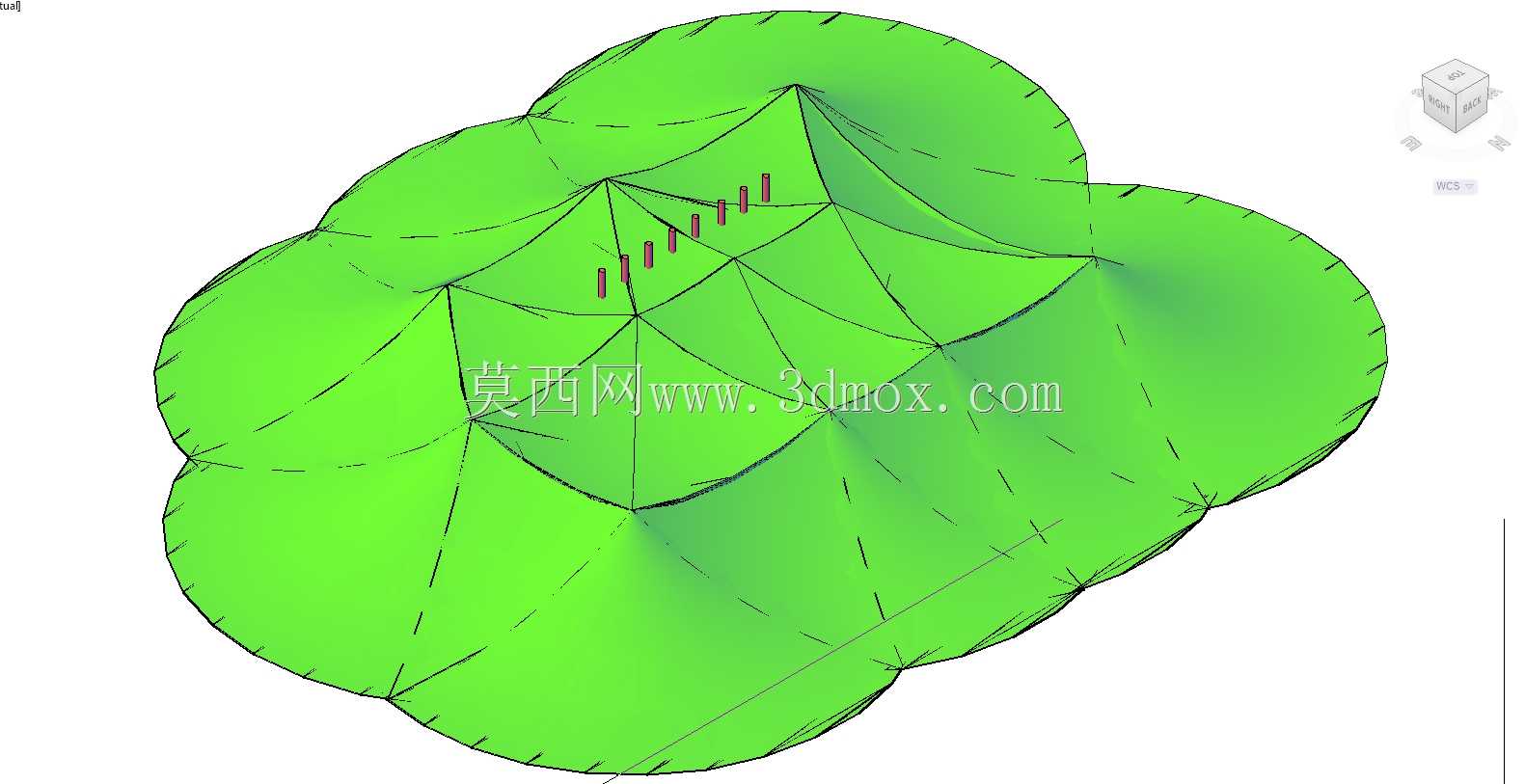

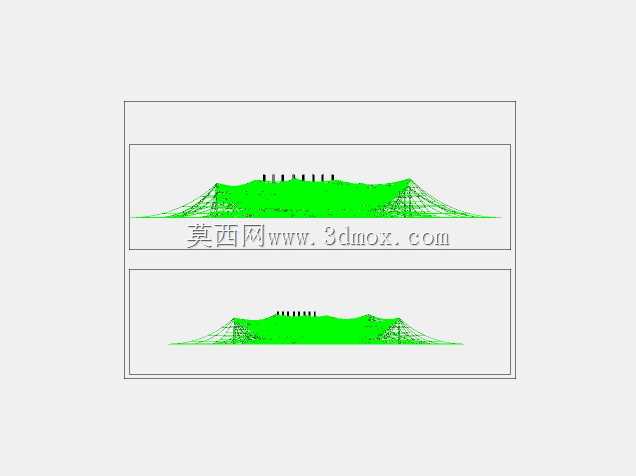

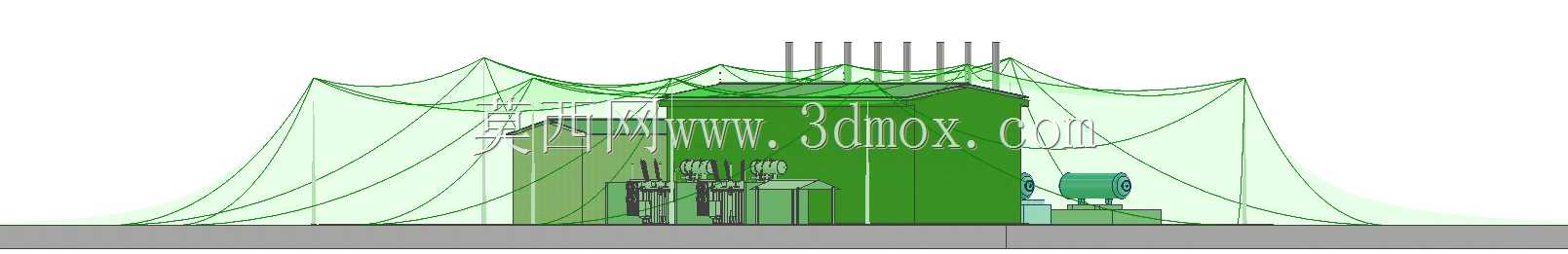

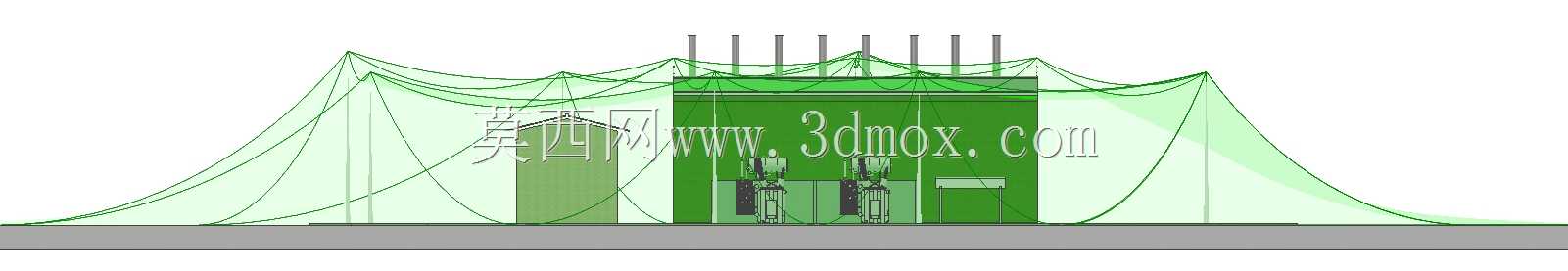

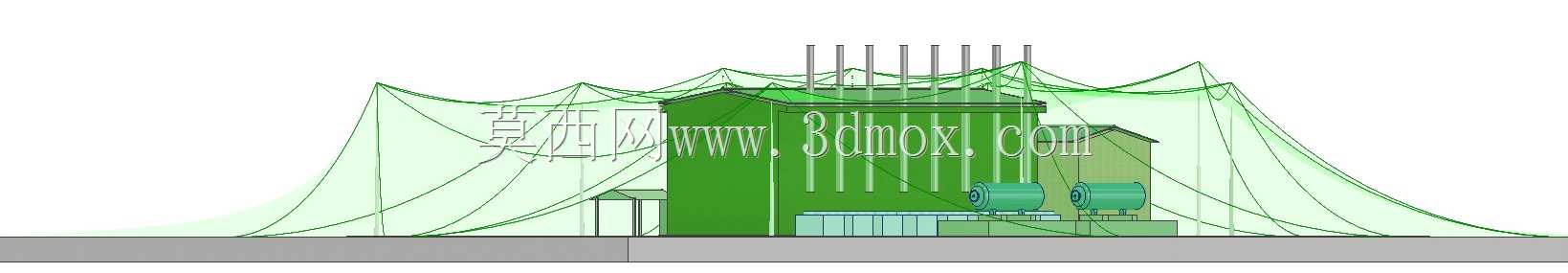

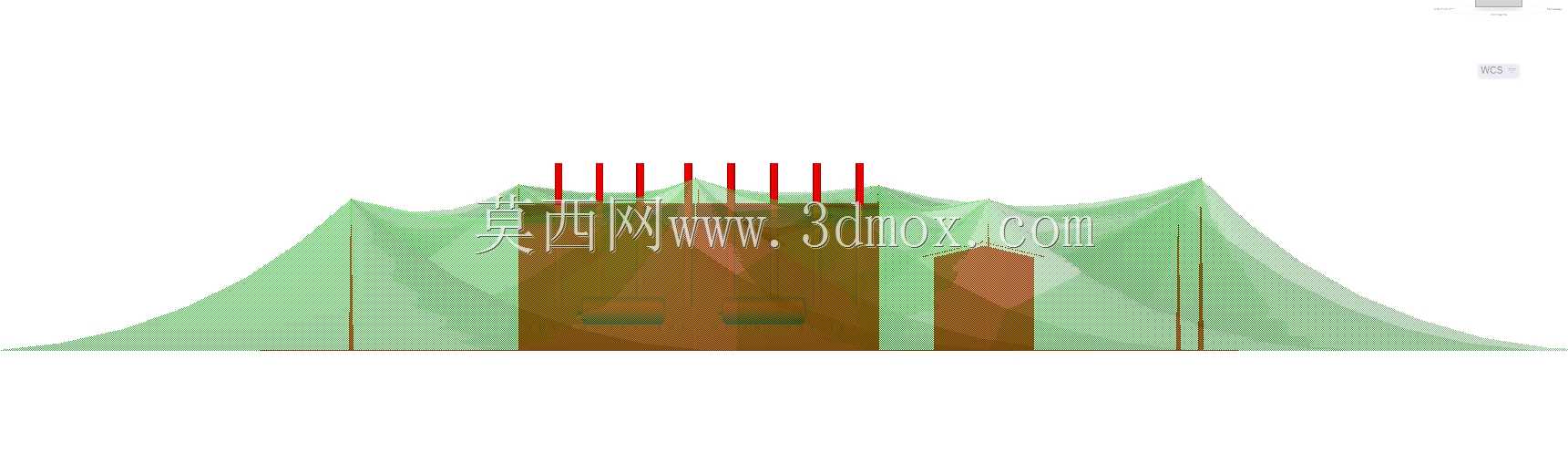

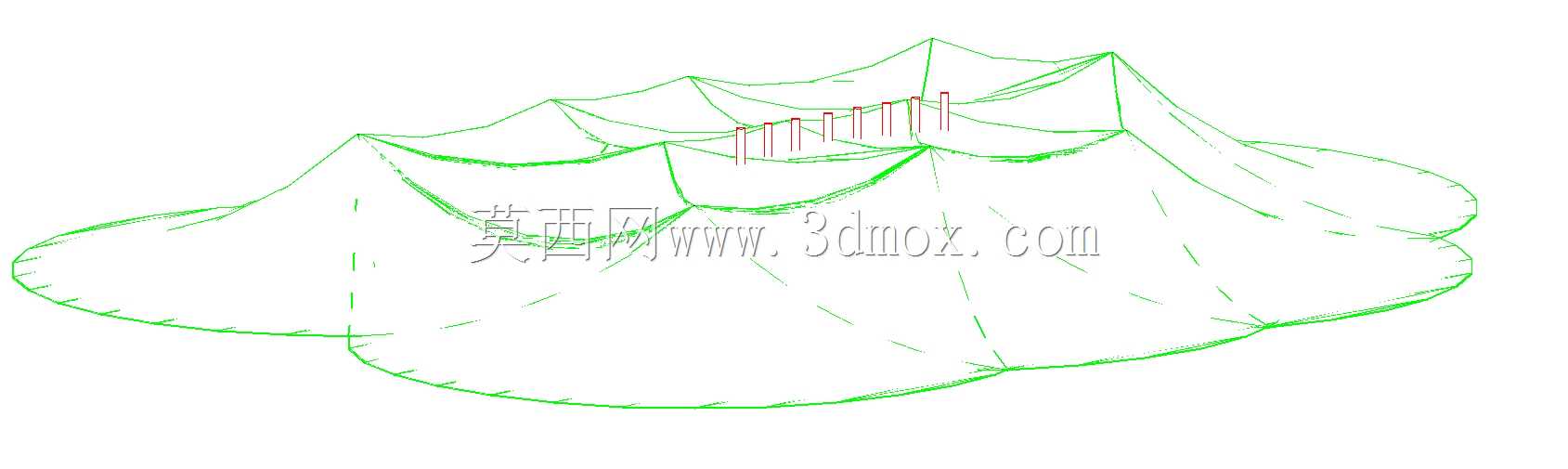

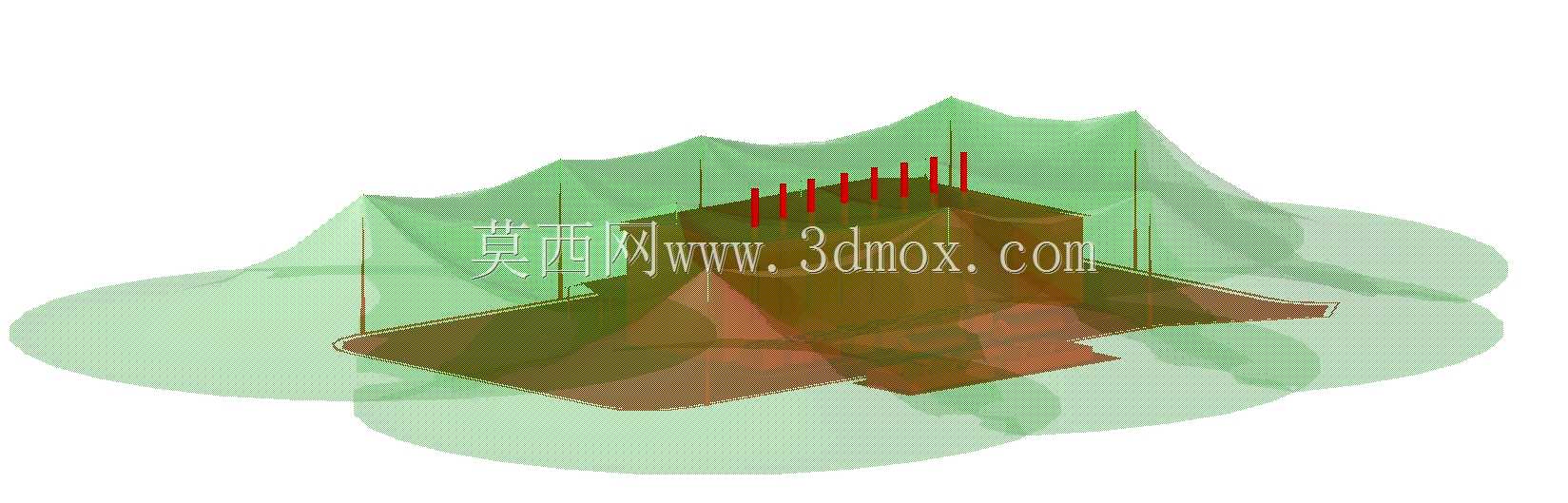

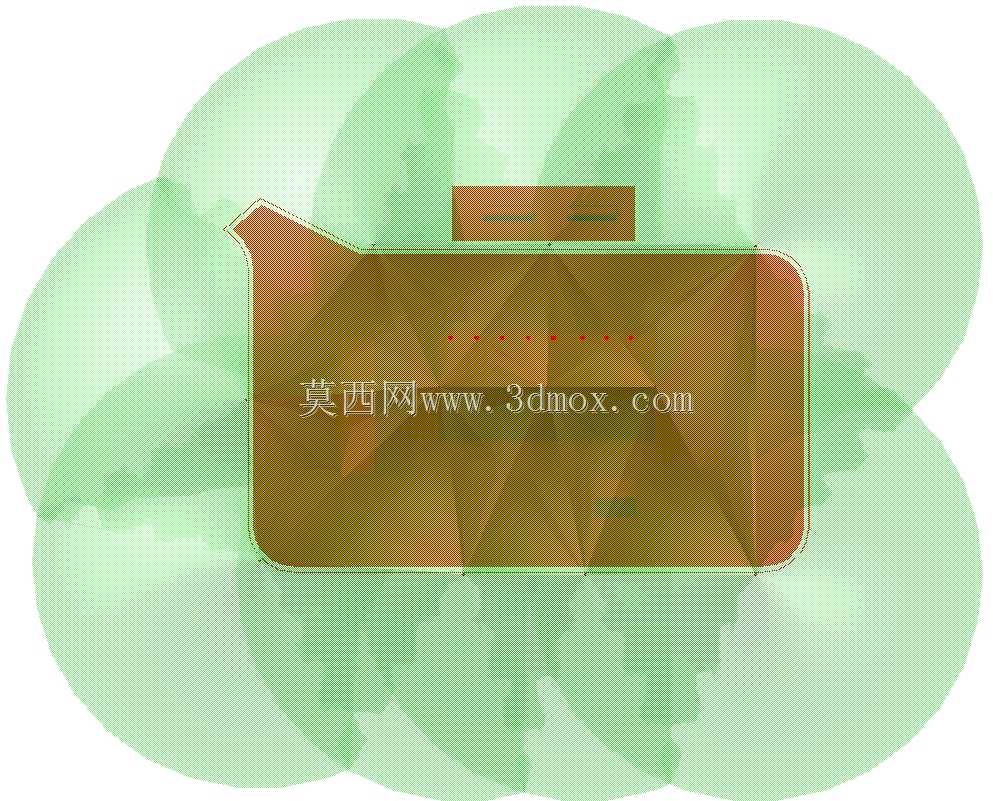

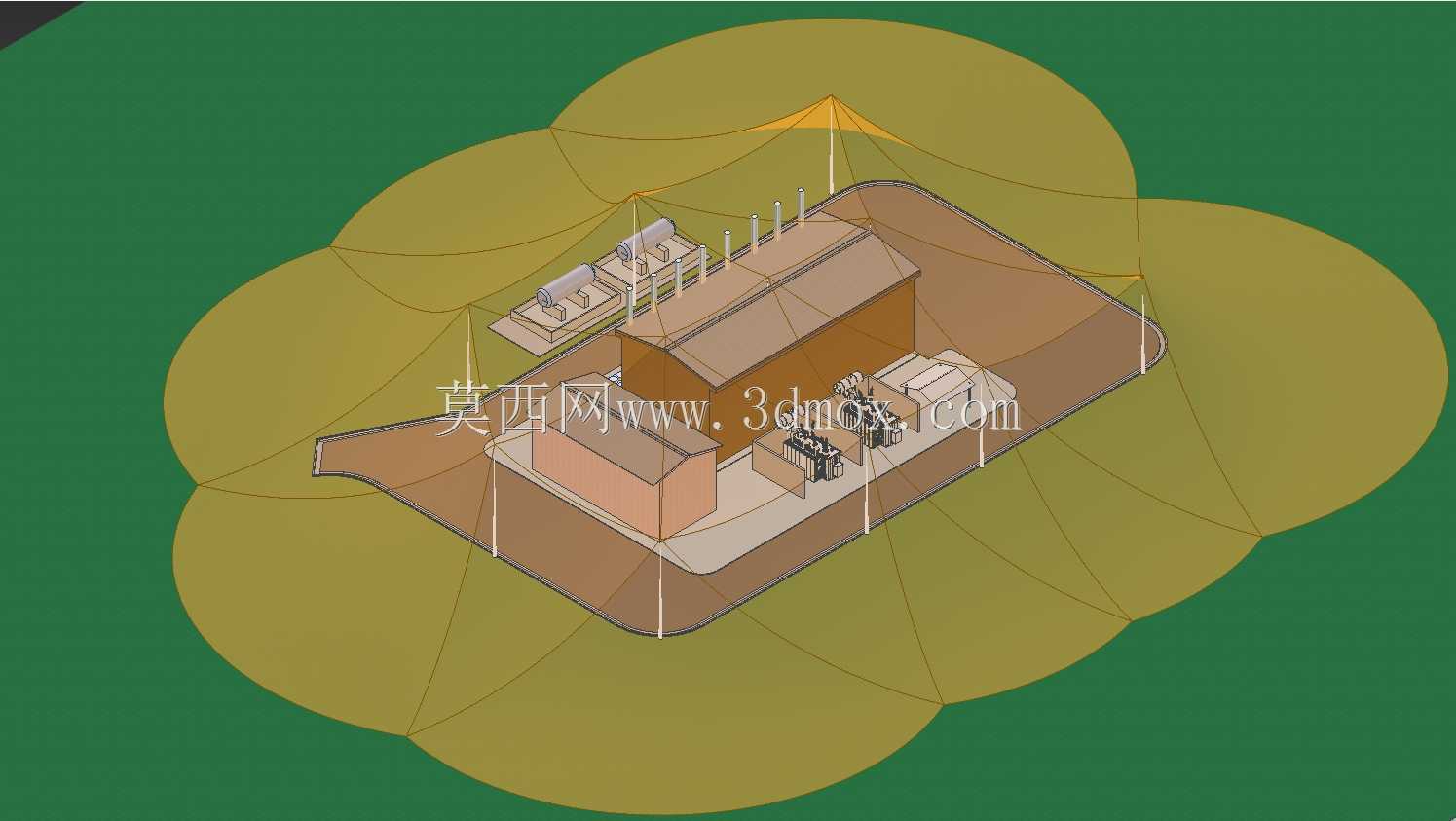

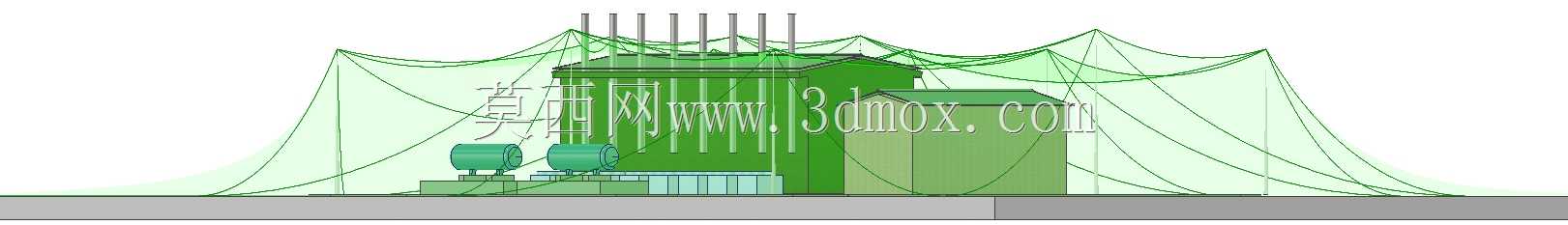

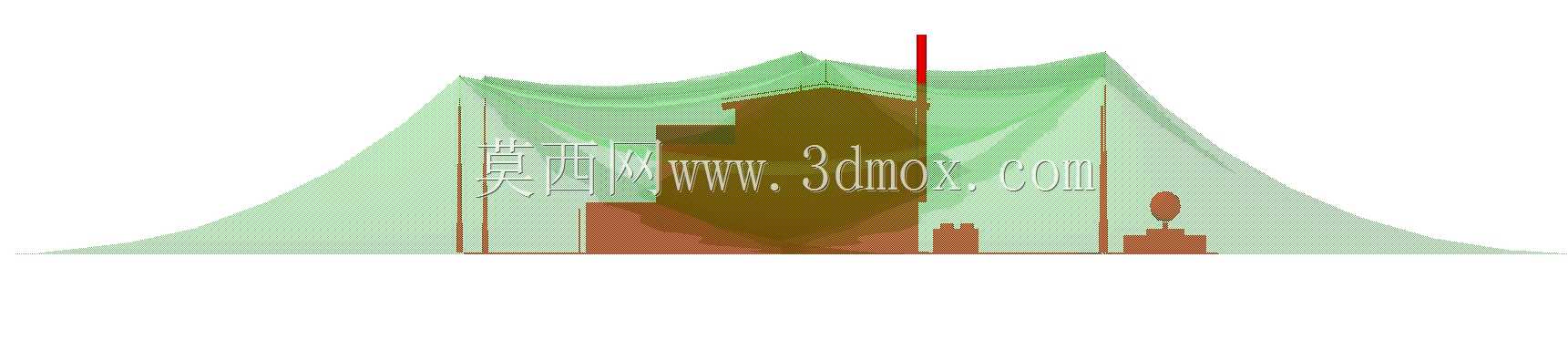

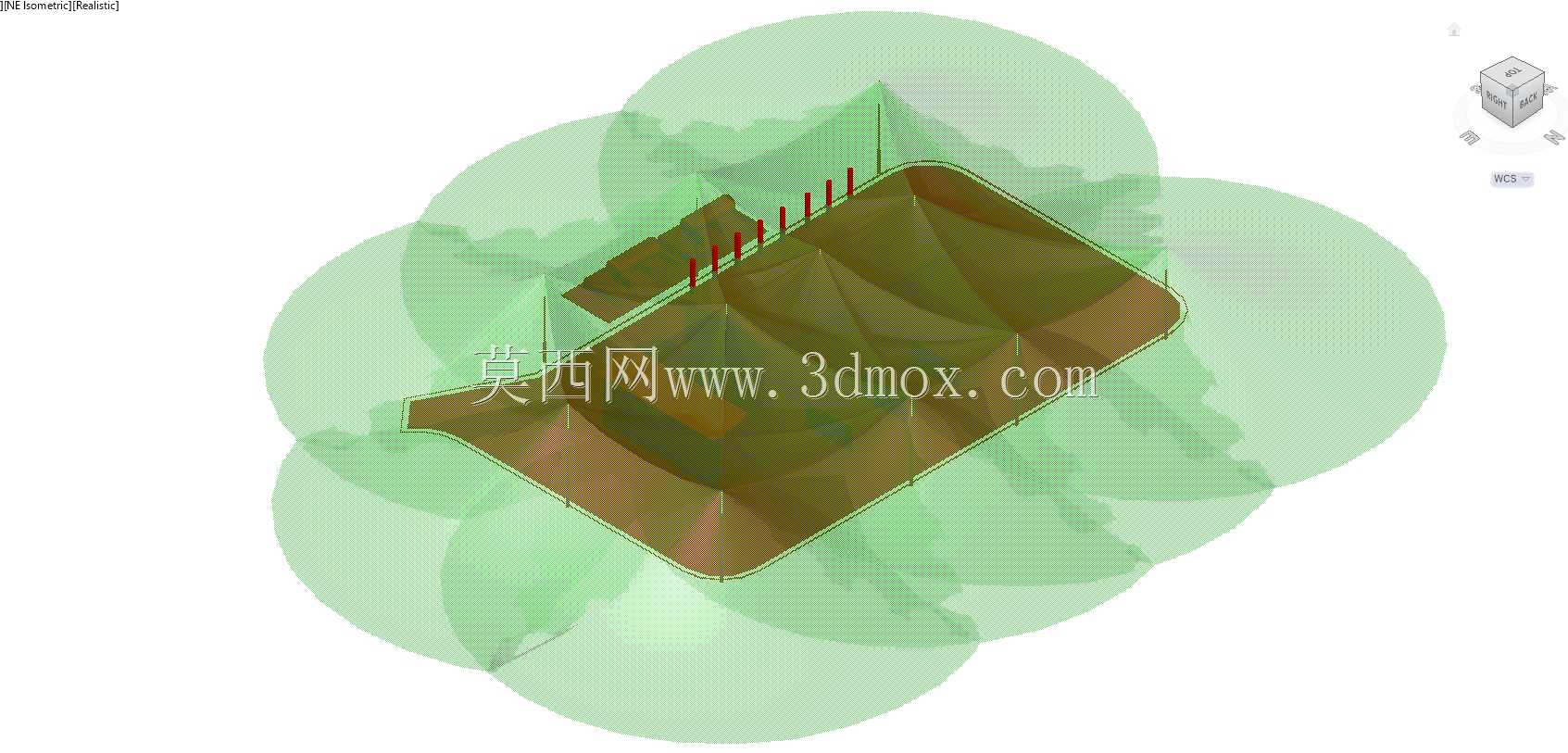

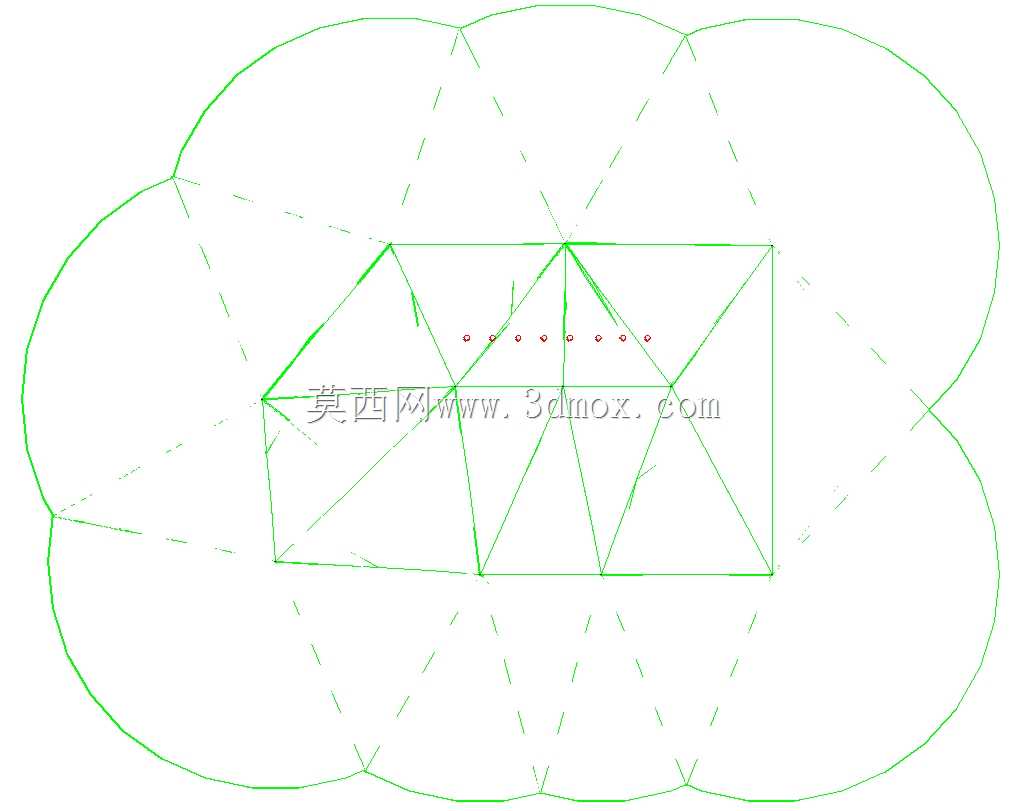

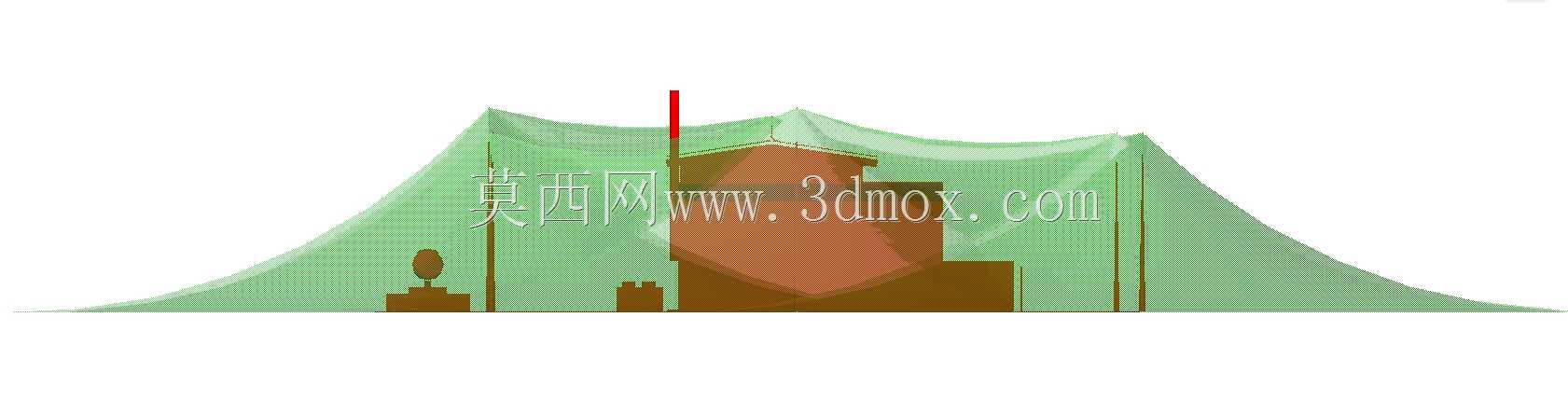

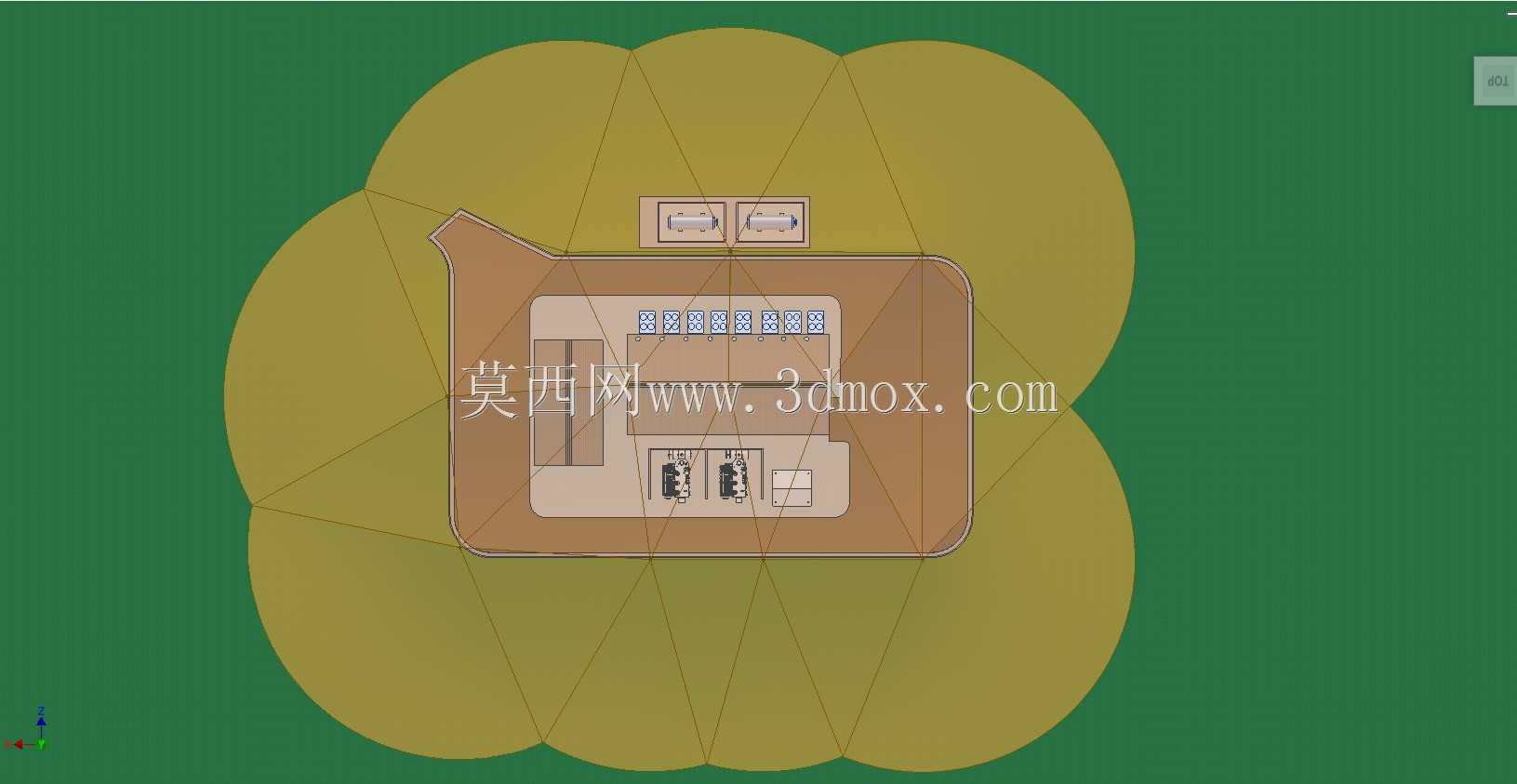

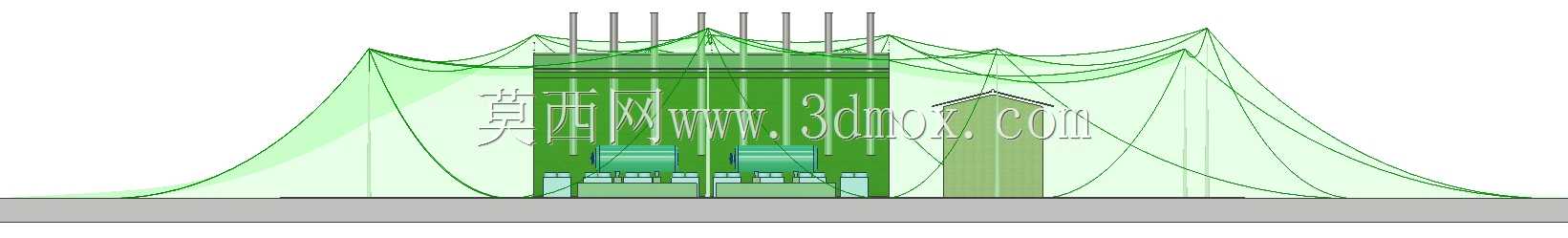

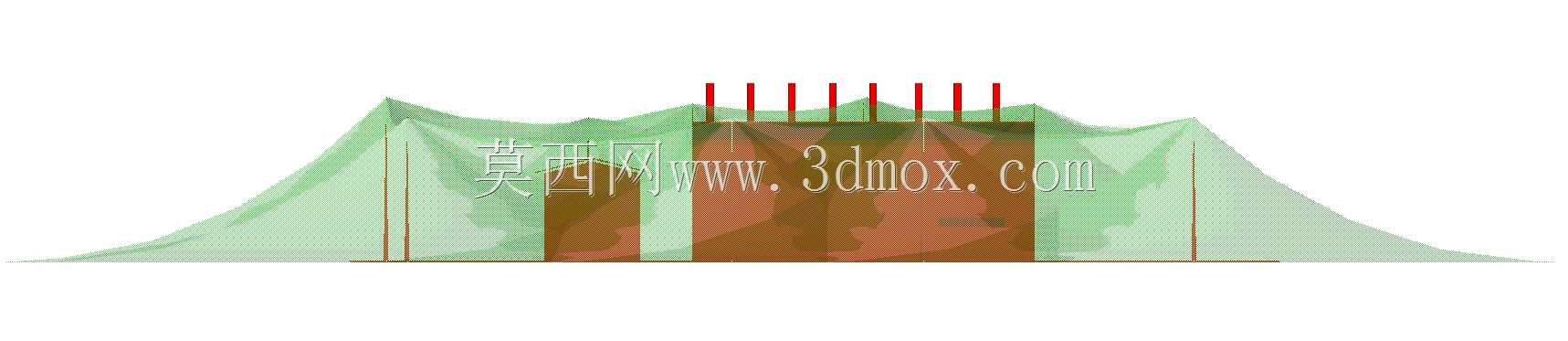

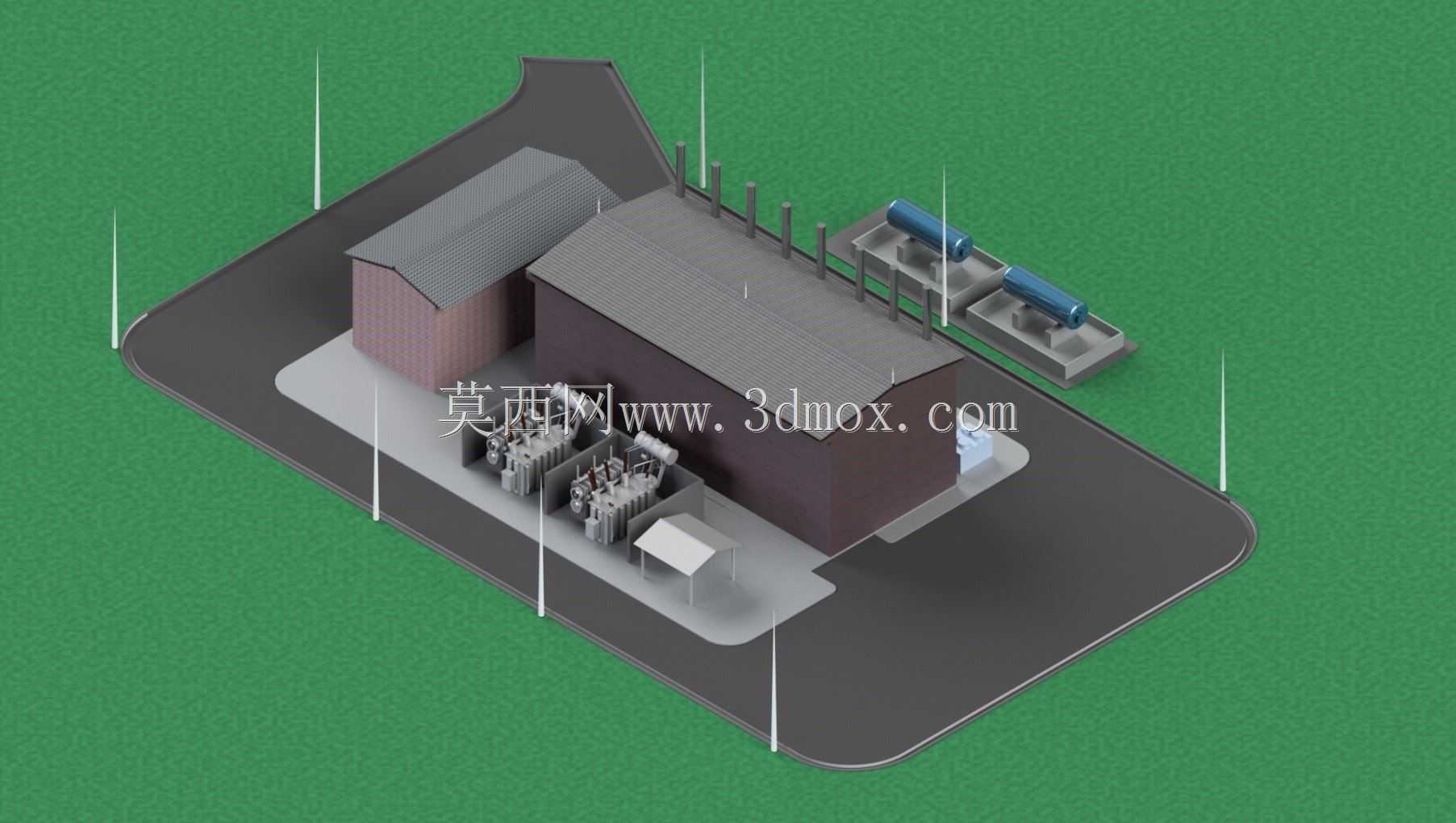

这套三维结构围绕民用及工业建筑的直击雷防护场景搭建，核心是还原滚球法在实际防雷设计中的落地逻辑，区别于平面图纸的抽象表达，模型把接闪杆的保护范围用半透明球体做了可视化呈现，能直观看到不同位置接闪装置的覆盖重叠区域，方便设计人员快速校验建筑屋面、突出构筑物是否全部处于保护包络内。从设计思路来看，模型没有采用理想化的单接闪杆布局，而是结合建筑屋面的设备分布，在屋脊、屋面边角、突出设备旁分别设置接闪杆，每根杆的保护半径按照对应防雷类别的滚球半径推导，球体相交的区域就是双重防护覆盖段，避免出现防护盲区。实际工程应用里，这类模型可以直接用于防雷方案的前期校验，不用反复在CAD里叠加计算保护范围，尤其是屋面放置有空调机组、通风设备、工艺装置的场景，很容易因为设备突出屋面导致接闪保护范围出现缺口，通过三维球体的包覆展示，能直接看到设备顶端是否超出保护球面，及时调整接闪杆的高度或者安装位置。安装边界方面，模型里的接闪杆固定点都选在建筑结构的承重位置，避开了屋面防水层的薄弱区域，接闪带的敷设路径沿着建筑屋脊、檐口、屋角这些易受雷击的部位布置，和球体包络的边缘完全贴合，滚球的滚动路径全程不会接触到建筑本体及屋面附属设施，所有突出屋面的金属构件都和接闪系统做了等电位连接的示意。从功能特性来说，这套结构不仅展示了外部防雷的接闪布局，还同步呈现了屏蔽防护的设计逻辑，建筑内部的金属管线、设备外壳的等电位连接节点都做了简化示意，能帮设计人员理清外部接闪和内部屏蔽的衔接关系，避免只做外部接闪忽略内部雷电电磁脉冲防护的问题。实际选型阶段，设计人员可以通过调整滚球半径参数，对应一类、二类、三类不同防雷等级的保护要求，快速调整接闪杆的布置密度和高度，不用重新从零搭建计算模型，尤其是对于不规则外形的建筑，平面计算很容易出现边角区域的计算误差，三维包覆的展示方式能直接定位到防护不足的点位，减少后期施工阶段的方案变更。模型里的建筑本体按照常规工业附属建筑的尺寸比例搭建，屋面设备的摆放位置也贴合实际厂区的布置习惯，接闪杆的高度、保护范围的球体半径都符合现行防雷设计规范的参数要求，没有做夸张的艺术化处理，所有结构的相对位置都能直接对应实际施工的安装尺寸，接闪杆和屋面的连接基座也做了细节展示，能看到基座的固定方式和防水处理的结构层次，方便施工人员理解安装要求。
