工业装配式热电偶温度检测部件

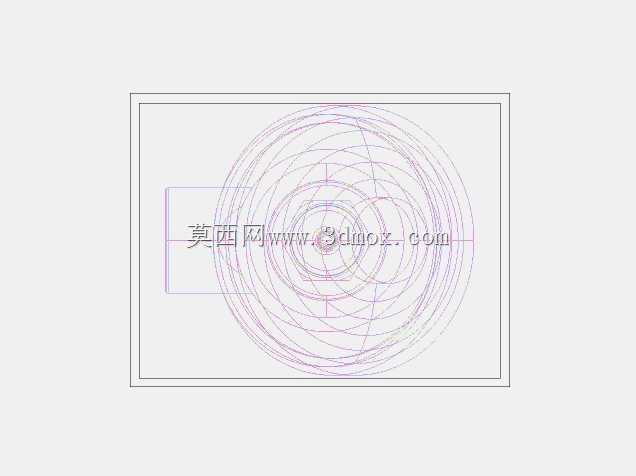

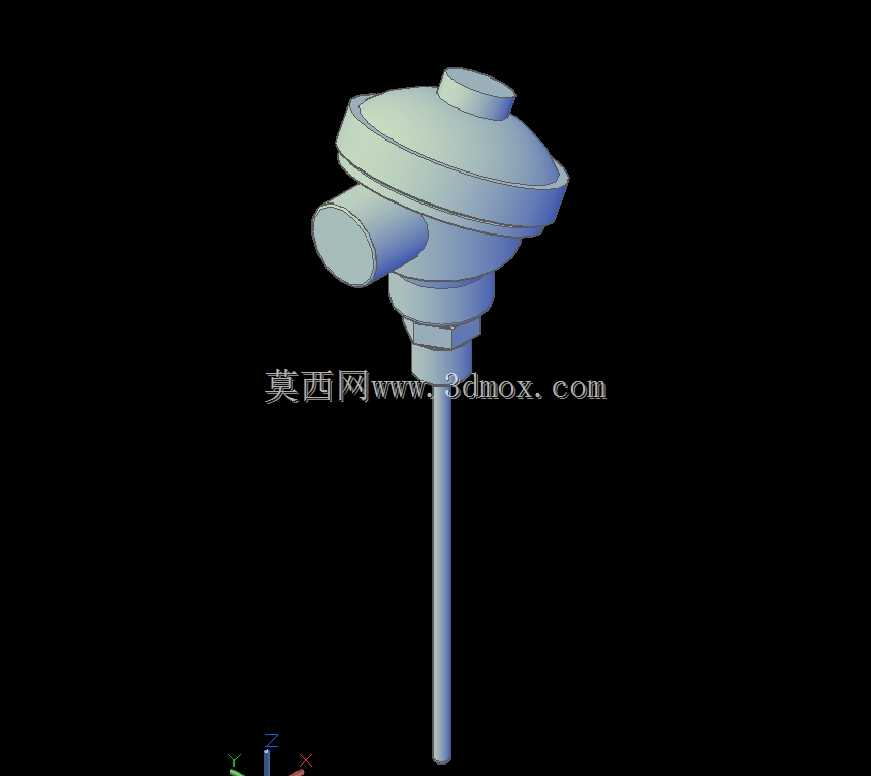

这款热电偶部件的三维结构，完全贴合工业现场接触式测温的实际安装需求，从接线端到探杆的每一处结构，都对应着现场安装、运维的实际痛点。在冶金、化工、电力等行业的生产管线、反应釜、加热炉等场景中，这类测温部件是获取介质温度核心参数的关键载体，探杆部分直接插入被测介质区域，顶部接线盒则承担接线防护、信号转接的作用，避免现场粉尘、水汽、腐蚀性气体侵入接线端造成信号干扰或线路损坏。

从设计思路来看，顶部接线盒采用了带侧出接线口的圆台形防护结构，侧出接口的角度和尺寸适配常规工业穿线软管的安装规格，接线盒内部预留了足够的接线端子安装空间，方便现场运维人员快速完成补偿导线的接驳，盒体上下的旋合结构做了密封止口设计，能够满足常规工业现场的IP防护等级要求，避免外部杂物进入盒内影响接线稳定性。接线盒下方的固定锁紧结构，是现场安装的核心定位部位，该部位的外螺纹尺寸、六角锁紧面的对边宽度，都匹配工业现场常用的安装基座规格，安装时可以通过扳手卡紧六角面完成锁紧固定，不需要额外加工适配结构，探杆与接线盒的连接部位做了变径过渡处理，既保证了探杆的结构强度，也避免了应力集中导致的探杆弯折问题。

探杆部分采用细长直杆结构，长度可根据实际测温点位的插入深度需求调整，探杆外径尺寸适配常规的热电偶保护套管规格，既可以直接插入介质完成测温，也可以搭配外置保护套管使用，在磨损、腐蚀较强的场景中，更换保护套管即可继续使用，不需要整体更换测温部件。探杆的外圆表面做了光滑处理，插入安装孔或保护套管时不会出现卡滞，探杆顶端与接线盒内部的连接部位做了密封处理，避免介质顺着探杆缝隙渗入接线盒。

在实际选型安装时，需要注意探杆的插入深度要满足测温点位的要求，保证探杆前端的感温端完全处于被测介质的有效流动区域，避免因插入深度不足导致测温数据偏差；顶部侧出接线口的方向可以根据现场走线方向调整，旋松接线盒的固定锁紧螺母后即可旋转接线盒调整出线方向，调整到位后重新锁紧螺母即可固定，适配不同方向的走线需求，减少现场布线的弯折应力。这类结构的热电偶，能够适应-200℃到1800℃区间内不同范围的测温需求，根据探杆内部的热电偶分度号不同，可以匹配不同的温度检测量程，结构上的通用化设计，让它能够适配绝大多数工业现场的接触式测温安装场景，不需要对现有安装基座做改造即可直接替换原有损坏的测温部件，大幅降低现场运维的配件储备成本和更换工时。
