四英寸排放柴油消防泵结构设计方案

在消防应急供水、厂区应急消防保障、野外无供电区域火灾扑救场景中，大流量柴油驱动消防泵是核心供水装备，本次设计的4英寸排放口径柴油消防泵，完全围绕实战场景的使用需求展开结构设计。从实际使用场景来看，这类泵组不需要依赖外接市电，在电网中断、偏远作业区、城郊临时场地等供电无法覆盖的区域，能够快速启动完成供水作业，4英寸的排放口径匹配常规消防水带的接口规格，能够同时支持多支消防水枪的供水压力需求，也可适配大流量水炮的供水要求，在石化厂区、仓储物流园、森林消防前置驻防点都有广泛的适配空间。

从功能特性设计上，泵体采用离心式叶轮结构，流道做了顺滑圆弧过渡处理，能够降低流体在泵腔内部的沿程阻力，减少水力损失，保证大流量输出时的压力稳定性；柴油动力端与泵体的连接采用同轴直联结构，相比皮带传动结构，减少了传动环节的功率损耗，也降低了日常维护的工作量，直联结构的同轴度公差控制在0.05mm以内，避免高速运转时出现径向跳动，延长机械密封的使用寿命。泵体的进水口设计为下进式结构，能够降低泵组的重心高度，移动作业时的稳定性更好，同时进水口配置了可拆卸的过滤拦污栅，能够阻挡水中的杂物进入叶轮腔，避免叶轮被杂物卡滞导致的泵组故障，拦污栅的栅条间隙设置为8mm，既不会过度增加进水阻力，也能有效拦截大体积的漂浮杂物。

设计过程中优先考虑了野外作业的可靠性，泵壳采用铸铁材质做了加厚处理，壁厚比常规民用给排水泵增加3mm，能够承受短时的水锤冲击，在突然关阀的工况下不会出现泵壳开裂的问题；排放口的法兰采用标准消防法兰尺寸，能够和现有通用消防配件快速对接，不需要额外加工转换接头，减少现场作业的准备时间。泵组的底座设计为一体化焊接结构，柴油发动机、泵体、油箱都集成安装在同一个底座上，底座预留了叉车孔和吊耳结构，方便短距离转运和吊装作业，底座的安装平面做了铣平处理，保证动力端和泵体的安装平面度，减少运转时的振动传递。

从安装边界尺寸来看，泵组整体长度控制在1.2m以内，宽度0.65m，高度0.75m，能够适配常规的小型消防拖车、皮卡货箱的安装空间，不需要对运载车辆做额外的改装；排放口的中心高度距离底座安装面为0.4m，和常规消防水带的布设高度匹配，减少水带弯折带来的阻力损失。泵体的放水螺塞设置在泵腔最低位置，冬季作业完成后可以快速排空泵腔内的存水，避免低温环境下存水结冰胀裂泵壳；加油口、机油检查口、空气滤芯的维护位置都设计在泵组的外侧，日常保养时不需要拆解外围护板，单人即可完成常规的检查维护作业。

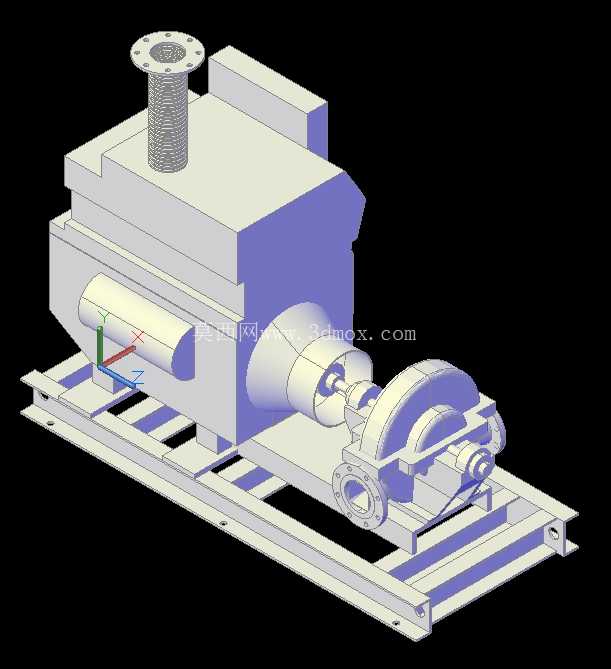

在结构细节处理上，叶轮做了动平衡校正，剩余不平衡量控制在G2.5等级以内，额定转速下运转的振动速度值小于4.5mm/s，长时间连续运转不会出现连接螺栓松动的问题；机械密封采用碳化硅对石墨的摩擦副材质，能够适应含少量泥沙的水源，在抽取池塘、河流等野外自然水源时，密封件的使用寿命不会出现明显下降。泵组的出口位置预留了压力传感器安装接口，可以根据使用需求加装压力显示、压力保护装置，当出水压力超过设定阈值时能够自动调整柴油机油门，避免超压损坏水带或消防配件。整个模型的结构完全按照实际加工装配的逻辑搭建，各个部件的装配间隙、连接方式都符合机械设计规范，能够直接作为结构选型、方案展示、改装设计的三维参考基础，也可用于消防装备教学、泵组结构拆解演示的三维素材使用。
