三叶片家用涡轮风扇结构三维设计

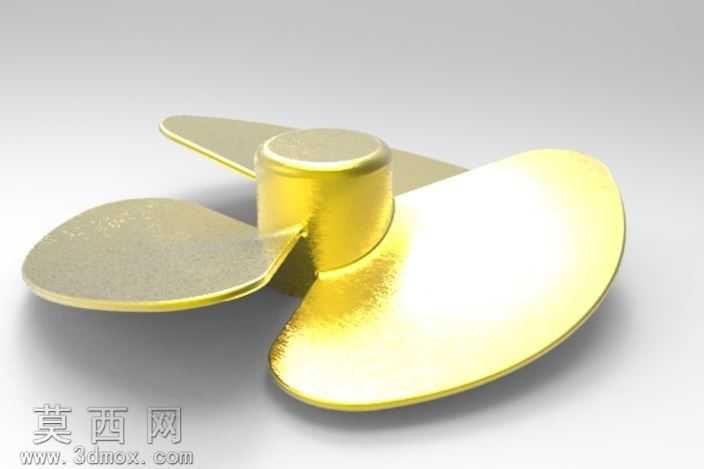

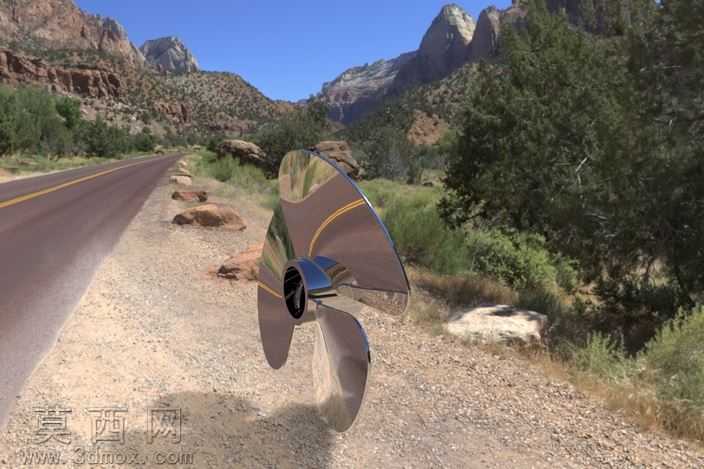

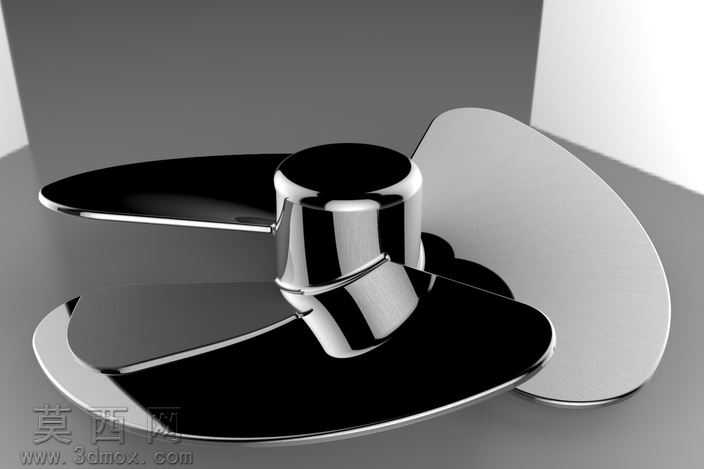

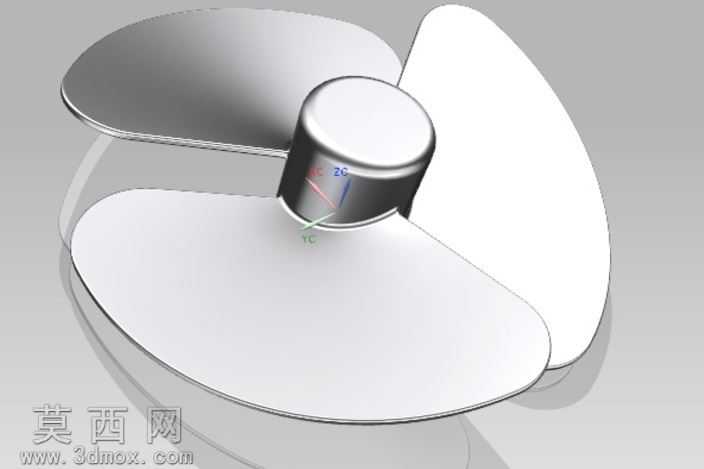

本作品为三叶片涡轮风扇的三维结构设计，建模阶段采用NX软件完成全参数化构建，首先以中心轮毂为基准定位，确定扇叶的旋转轴心与安装基准面，通过草绘绘制轮毂的回转截面，利用回转命令生成中部的圆柱轮毂结构，轮毂表面预留了扇叶安装的定位基准，同时做了边缘的圆角过渡处理，避免应力集中。扇叶部分采用曲面建模方式，先绘制各截面的翼型曲线，通过曲线组、网格曲面命令生成流畅的扇叶曲面，三片扇叶沿轮毂周向呈120度均匀分布，每片扇叶都做了符合空气动力学的扭转角度设计，从叶根到叶梢的弦长、扭角逐步变化，保证送风时气流能够均匀推送，减少紊流产生的风噪。建模过程中对扇叶与轮毂的连接位置做了加厚与圆角处理，保证结构强度的同时让整体外观更顺滑。材质渲染阶段，整体采用哑光银白金属质感材质，模拟ABS工程塑料搭配金属镀层的视觉效果，轮毂部分添加了细微的磨砂纹理，扇叶表面做了轻微的高光反射处理，还原真实家电产品的材质观感，渲染时添加了柔和的环境光，突出曲面的流畅弧度与结构层次。结构设计上，整体为一体化扇叶组件，没有多余的拼接结构，适配常规家用风扇的电机输出轴安装尺寸，中心轮毂的内孔预留了键槽定位结构，保证安装后运转时不会出现打滑偏移。设计思路围绕家用风扇的静音、大风量需求展开，三叶片的结构相比多叶片设计风阻更低，运转时电机负载更小，同时优化的翼型扇叶能够切割气流更平顺，降低运转噪音，适合桌面、落地式家用风扇的扇叶组件使用，模型完成后做了几何检查，确认没有破面、重叠面等问题，曲面连续性达到G2级别，可直接用于后续的结构验证、3D打印或者开模生产参考。
