工业烟气引风离心风机组件三维设计

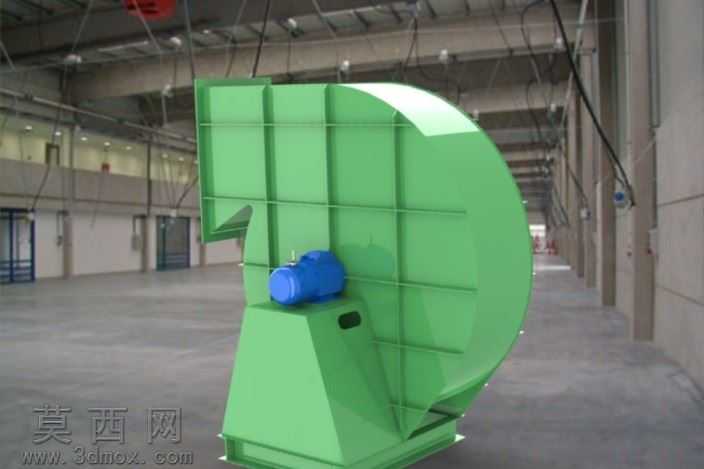

本作品为工业场景使用的离心式引风风机组件三维模型，建模过程严格遵循工业风机的实际设计逻辑，首先完成整体蜗壳型线的参数化构建，依据离心风机的气动设计原理确定蜗壳的螺旋型流道轮廓，采用曲面建模工具完成蜗壳壳体的一体化造型，壳体表面的加强筋结构按照实际承重需求做等距排布，通过拉伸、阵列特征完成筋板的建模，保证壳体结构的刚性表现符合工业设备的设计要求。蜗壳侧面的驱动电机安装位做了精准的配合公差预留，电机模型采用实体建模还原了接线盒、端盖、输出轴等细节结构，电机与蜗壳的连接法兰做了对应的螺栓孔位阵列，保证装配关系完全符合实际安装逻辑。模型的进风口、出风口法兰结构均按照工业通风管道的连接标准做了尺寸匹配，法兰面的螺栓孔做了均匀环形阵列，可直接对接后续的管道系统建模。材质渲染阶段，蜗壳主体采用工业设备常用的中绿色哑光漆面材质，调整材质的粗糙度参数还原真实工业涂装的质感，电机部分采用深蓝色金属漆面材质，区分不同部件的材质属性，场景内添加了柔和的工业厂房环境光，通过光影效果突出蜗壳的曲面弧度与加强筋的结构层次，渲染视角选择能够同时展示蜗壳侧面型线、电机安装位置、进出风口结构的斜侧角度，完整呈现风机组件的整体布局。设计过程中重点还原了风机叶轮与蜗壳的配合间隙，叶片的倾斜角度按照离心风机的气动性能要求做了角度校准，变频驱动相关的安装位预留也在模型中做了对应体现，整体模型的结构拆分清晰，各部件的装配层级明确，可直接用于工业通风系统的方案展示、结构校核以及相关教学演示场景，模型的细节处理兼顾了工业设计的严谨性与三维展示的视觉效果，能够准确反映该类工业引风风机的真实结构特征。
