小型船舶用立式锚机结构设计方案

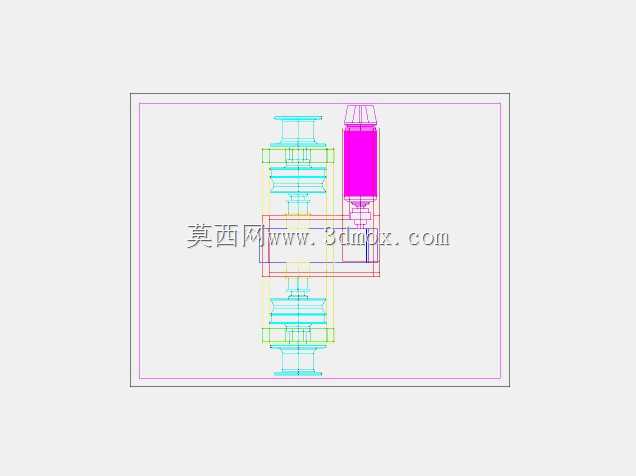

在近岸小型作业船、内河休闲船舶的甲板设备配置中，锚机是承担锚泊作业核心功能的关键部件，直接决定船舶停泊阶段的固定可靠性与起抛锚操作的便捷性。这套锚机结构采用立式布局设计，将动力驱动单元与绞缆卷筒沿垂直轴线排布，最大化压缩甲板占用的横向安装空间，适配小型船舶甲板面积有限的实际工况，避免设备挤占人员通行与其他作业的操作区域。从功能实现逻辑来看，设备核心由驱动模块、减速传动组、双绞缆卷筒、离合制动组件构成，驱动端输出的扭矩经多级齿轮减速后传递至卷筒轴，可分别控制两个卷筒完成锚链收放与辅助缆绳绞拽作业，满足船舶锚泊、临时系缆、近距离拖带辅助等多场景作业需求。设计阶段优先考虑船用工况的耐蚀性与操作容错性，所有外露结构件均预留防腐处理工艺余量，传动部件的密封结构可阻挡甲板溅水、盐雾侵入内部啮合区域，降低海上高湿高盐环境下的部件锈蚀概率。安装边界方面，设备底座采用方形法兰连接结构，安装孔位沿底座周向均匀分布，可直接适配小型船舶甲板预设的预埋安装基座，无需对甲板结构做大规模改造；设备整体垂直高度控制在常规甲板护栏的安全高度范围内，不会遮挡船舶驾驶视野，也不会影响相邻甲板设备的操作动线。从结构细节来看，驱动单元与卷筒组采用侧置并行的排布方式，动力输出端与卷筒轴通过可离合的传动齿套连接，操作人员可通过侧边的操纵手柄切换不同卷筒的动力接入状态，在单动力源的配置下实现双卷筒的独立作业，既控制了设备整体重量，也降低了小型船舶的设备负载压力。制动组件集成在卷筒轴端，采用常闭摩擦式制动结构，无动力输入时自动锁止卷筒，避免锚链受水流冲击出现自滑放链的风险，作业时通过操纵机构解除制动即可驱动卷筒转动，操作逻辑简单直接，适配船上作业人员快速上手的需求。这套结构在建模阶段充分考虑了装配工艺性，所有传动部件的配合公差均按船用设备的通用精度要求设定，既保证传动过程的平稳性，也不会因精度要求过高提升加工装配难度，适合小型船舶配套设备的小批量生产与后期维护更换。
