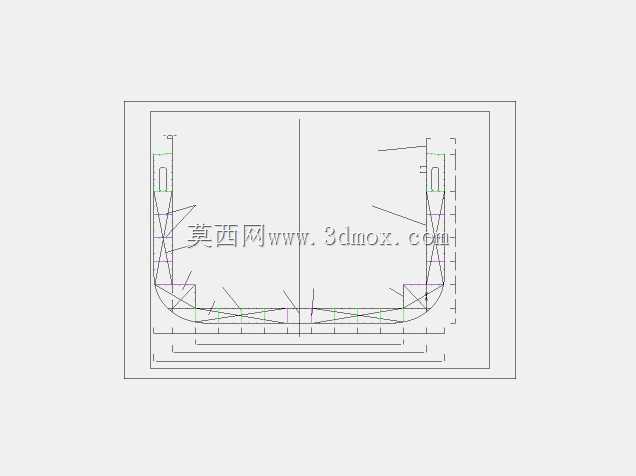

集装箱船中剖面结构三维设计

在远洋干线运输船舶的结构设计环节，中剖面是决定整船总纵强度、局部承载能力的核心参照基准，直接关联船舶在不同海况下的结构可靠性与载货适配性。这类中剖面结构的三维设计，首先要匹配集装箱船大开口甲板的结构特性，针对甲板大开口带来的总纵强度折减问题，在剖面设计中合理布置双层底结构、舷侧强肋骨、舱口围板加强筋的位置与尺寸，平衡结构自重与承载能力的关系。从实际应用场景来看，该剖面结构可作为船体总纵强度校核的基础参照，帮助结构工程师快速提取不同位置的剖面模数、惯性矩参数，校核波浪载荷、货物载荷作用下的结构应力分布，避免出现应力集中导致的结构疲劳损伤。设计过程中需要兼顾集装箱的装载边界，剖面内的货舱区域尺寸要匹配标准集装箱的堆装要求，预留出集装箱导轨架、绑扎件的安装空间，同时要考虑双层底内部的管系、压载舱的分隔布局，确保压载水调配时船体纵倾调整的灵活性。舷侧部分的结构设计要兼顾抗碰撞性能，在货舱区域的舷侧设置合理的纵骨间距，结合强肋骨的框架布局，提升舷侧结构在靠泊、意外碰撞场景下的抗变形能力。舱口围板区域的剖面加强设计是重点，需要匹配舱口盖的安装尺寸，保证舱口围板的垂向高度与水平度满足舱口盖的密封要求，同时通过纵向加强筋提升围板的总纵承载能力，参与整船的总纵弯曲受力。双层底结构的高度设计要兼顾管系布置与底部防搁浅能力，内底板的厚度分布要对应集装箱箱脚的载荷集中区域，在箱脚位置做局部加厚或加设加强复板，避免堆装重载集装箱时出现局部结构变形。整个剖面的结构过渡要保证连续性，避免出现结构突变导致的应力传递中断，在甲板与舷侧的连接区域、双层底与舷侧的连接区域，都要做圆弧过渡或加设过渡肘板，保证应力能够顺畅传递。这类中剖面三维模型还可用于船舶建造阶段的下料参照、分段装配的精度校核，帮助施工人员快速理解不同位置的结构对应关系，减少装配阶段的结构错位问题，也能为后续的船舶改装、载荷升级提供基础的结构参照依据，在船舶全生命周期的结构运维中发挥作用。
