多翼无人机集成支腿电机安装支座

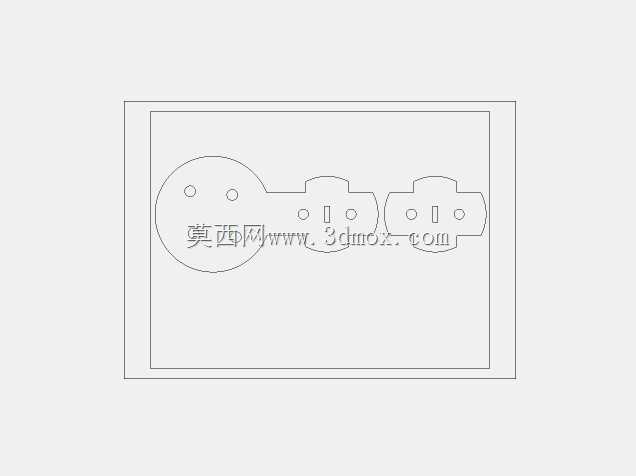

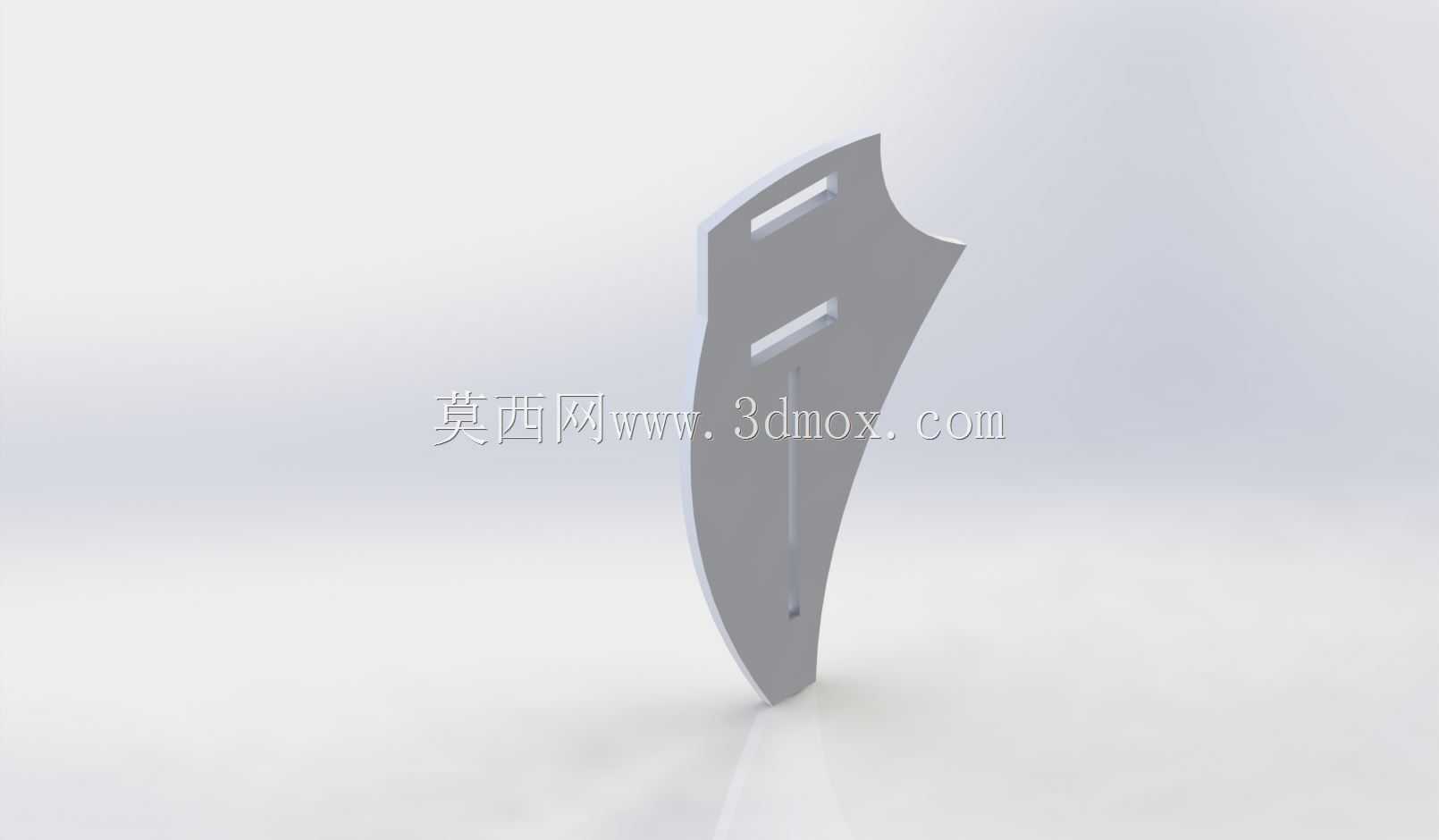

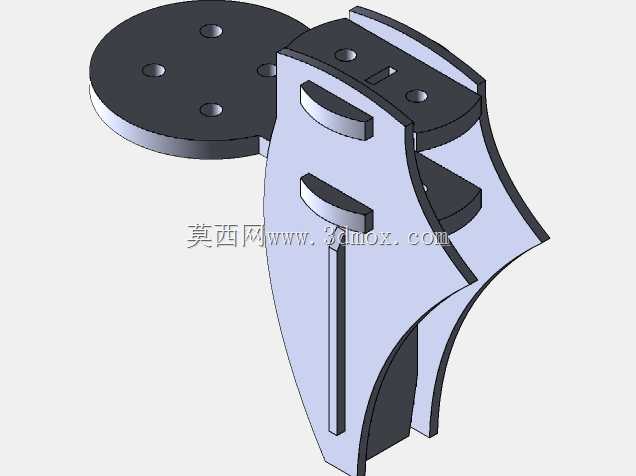

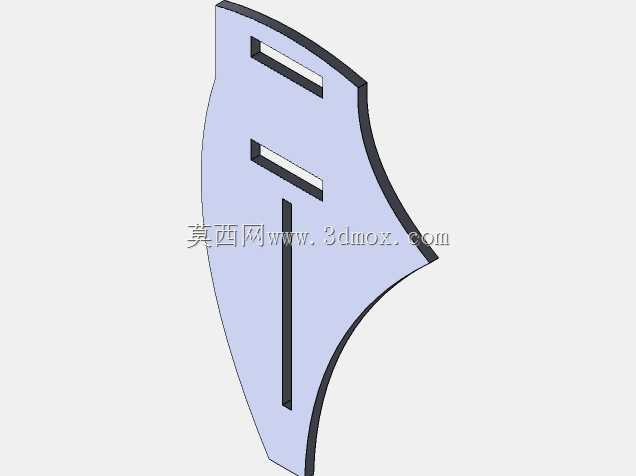

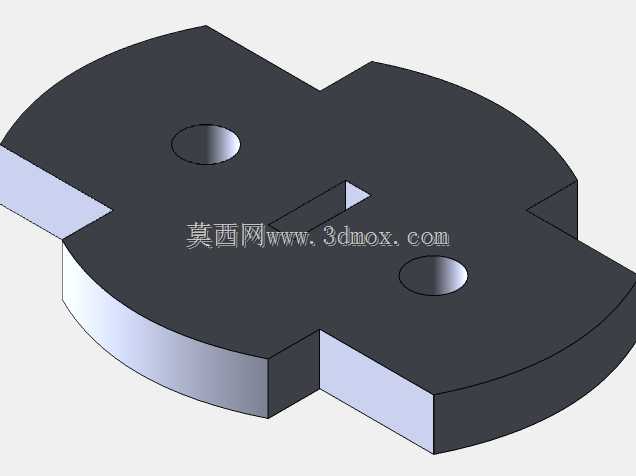

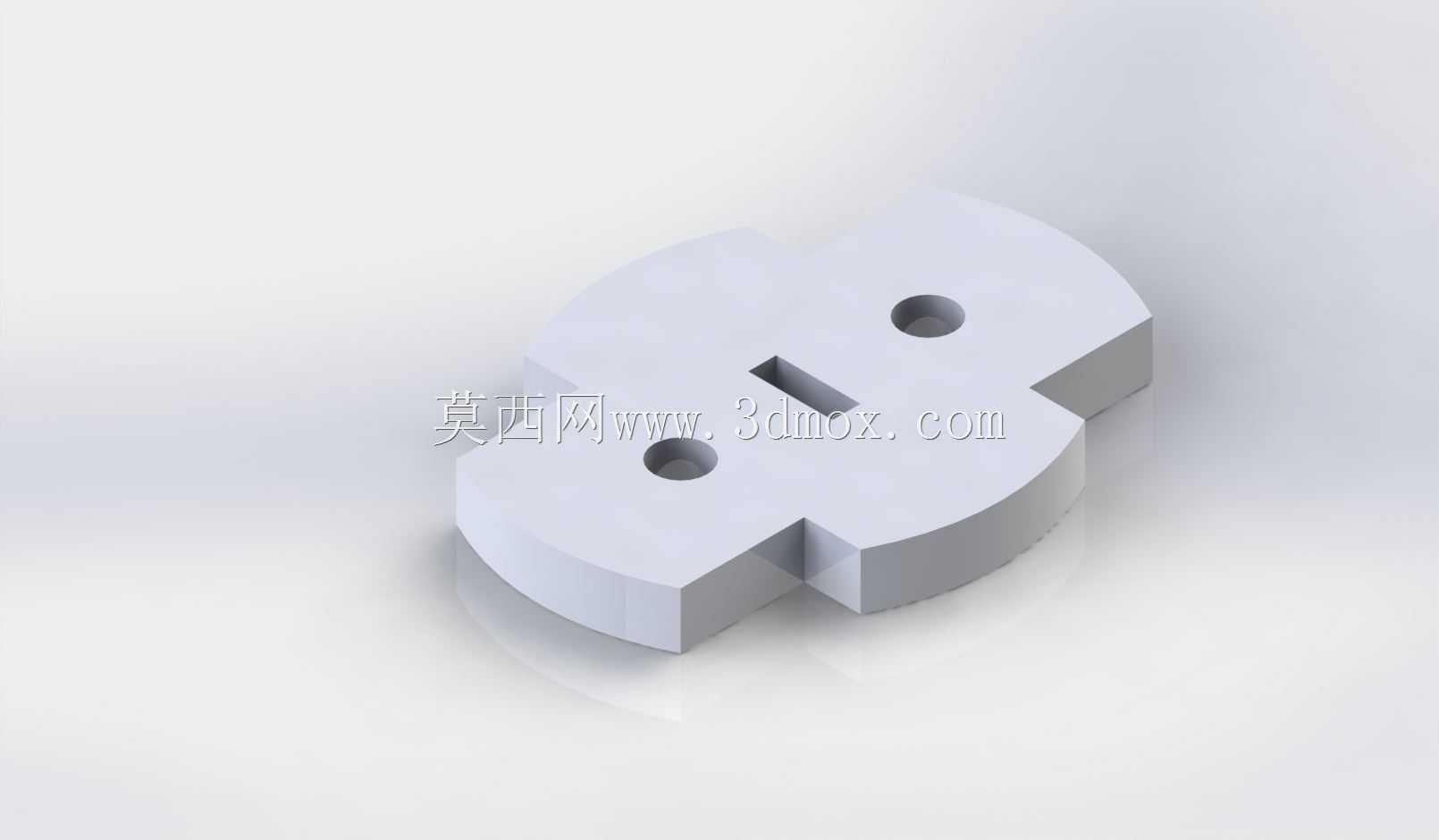

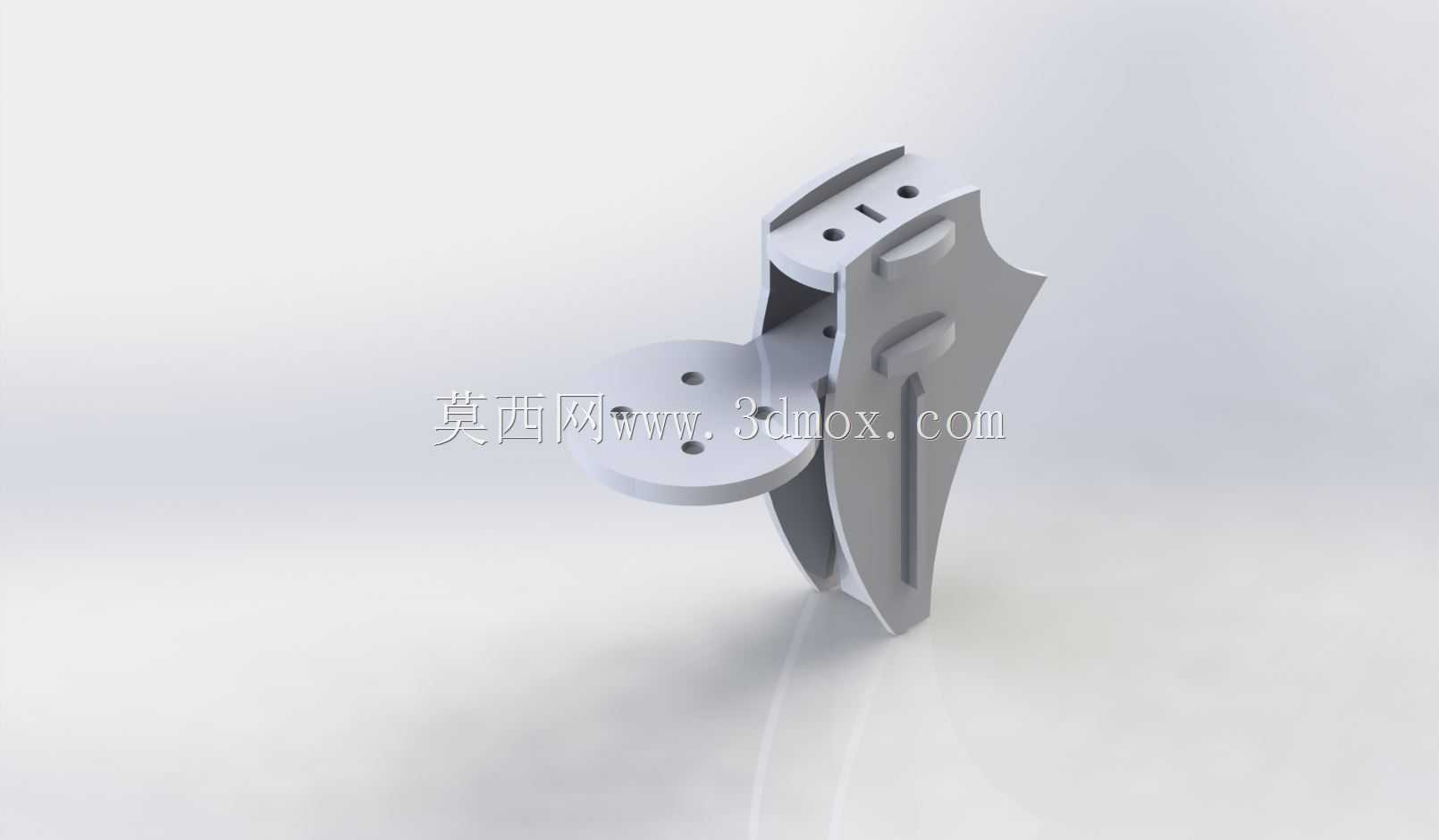

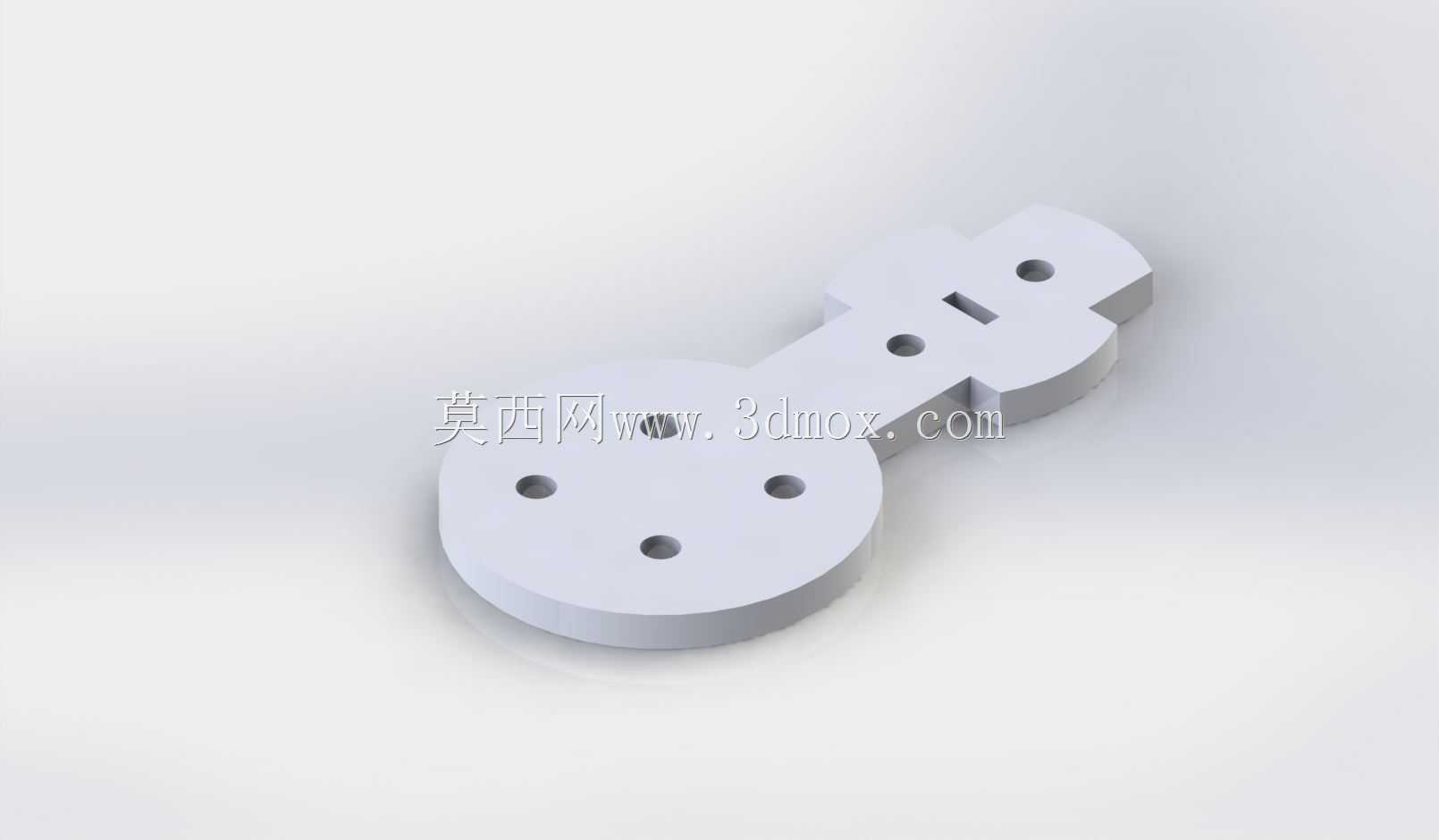

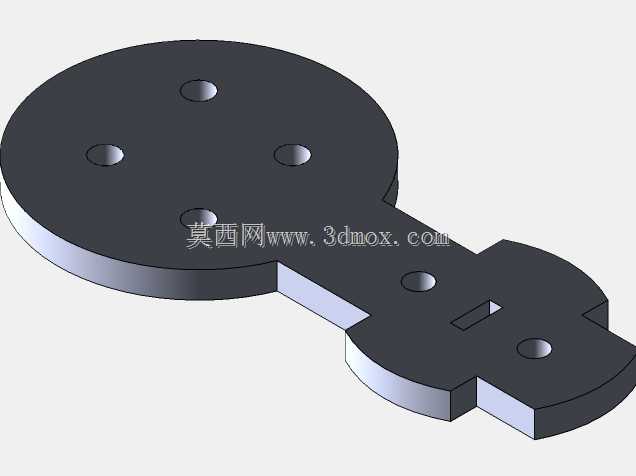

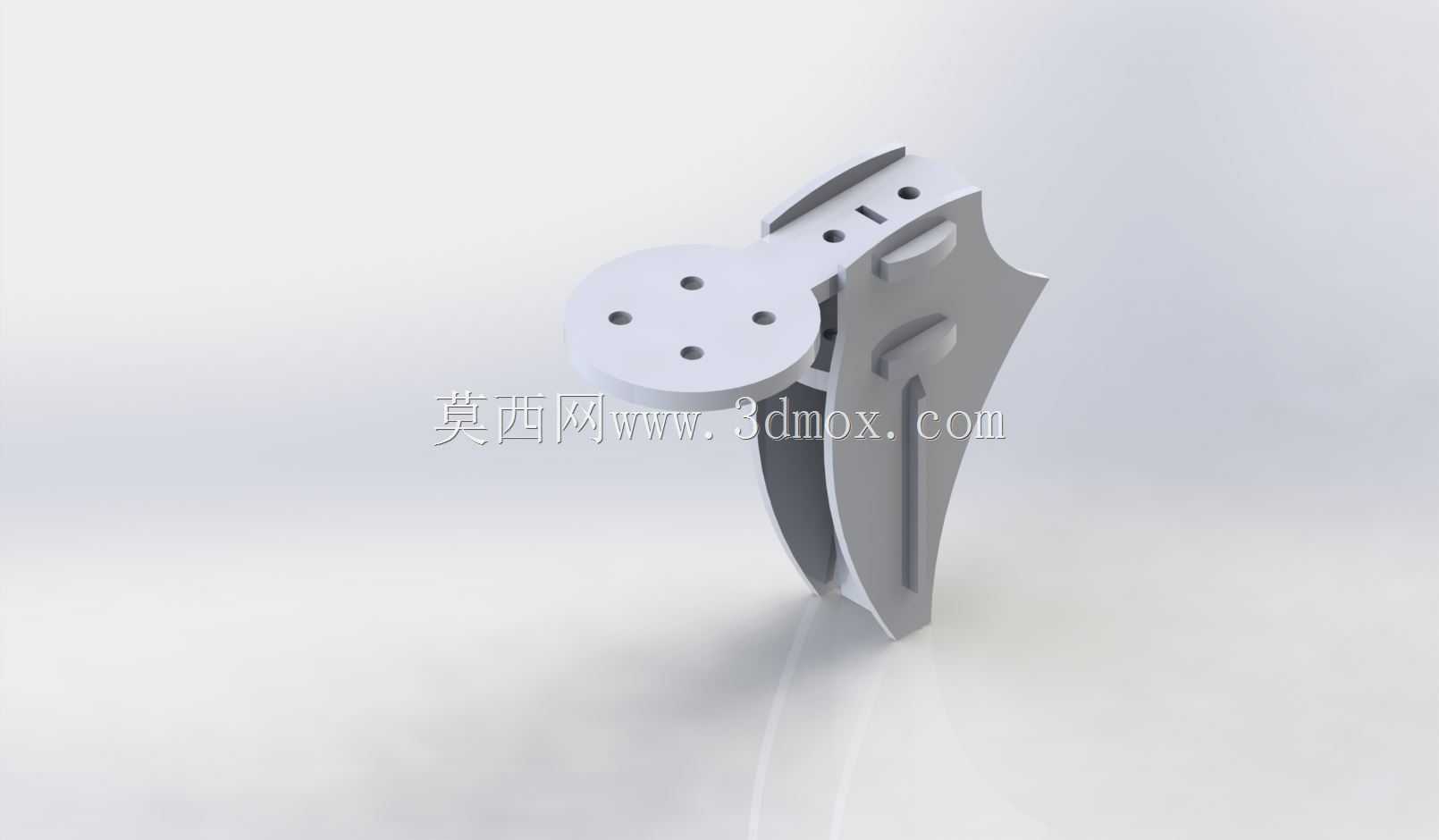

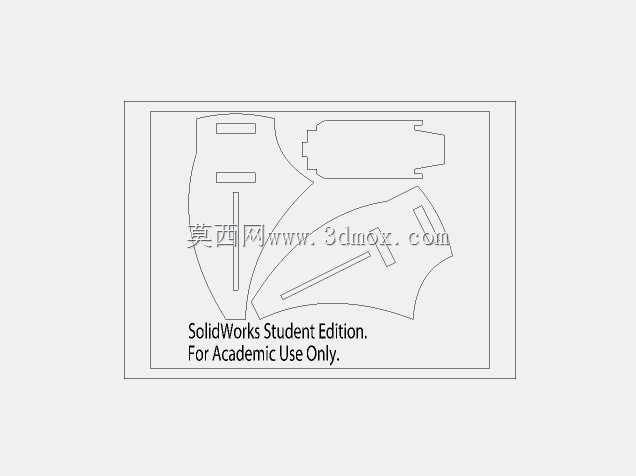

这款支座结构主要面向小型多旋翼无人飞行器的动力支腿集成安装场景，日常作业中，这类支座需要承担电机运转的动载荷、飞行过程中的气动冲击载荷，同时还要兼顾整机减重需求，避免不必要的结构冗余影响飞行续航表现。从实际安装边界来看，支座底部预设的安装位适配1/2英寸方形木梢的连接尺寸，木梢另一端直接对接多翼轮毅结构，和常规直升机的支腿连接逻辑保持一致，安装时可选用3mm×25mm规格的机器螺钉搭配锁紧螺母，将支座主体与连接销完成锁固，锁固后需保证接合面无明显间隙，避免飞行过程中出现连接松动引发的振动问题。结构设计上，支座主体采用分片式组合结构，分别适配1/8英寸与1/16英寸厚度的Delrin板材加工成型，板材本身具备良好的自润滑性与抗冲击韧性，能够抵消电机高速运转产生的高频微振，同时材料密度较低，不会给整机带来过多的重量负担。支座上部的圆形法兰盘均匀开设四个安装孔，孔位间距匹配主流小型旋翼电机的安装孔距，无需额外打孔即可直接完成电机固定，法兰盘与下部支腿结构采用一体化过渡连接，连接处做了圆弧倒角处理，避免应力集中导致的结构断裂问题。下部的支腿部分采用流线型翼面造型，一方面能够降低飞行过程中的空气阻力，减少不必要的气动损耗，另一方面分片式的支腿结构形成了稳定的三角支撑形态，在飞行器起降时能够均匀分散落地冲击载荷，避免单侧受力过大损坏电机或机身结构。配套的激光切割加工文件可直接适配常规激光切割设备的加工参数，生产时无需二次调整刀路即可直接完成板材裁切，裁切后的零件仅需去除边缘毛刺即可完成组装，不需要额外的粘接或焊接工序，组装门槛较低，适合小批量试制或个人DIY制作场景使用。实际测试过程中，该结构在满油门运转工况下的振动幅值控制在合理区间，连续起降测试后连接部位无松动、结构件无变形，能够满足小型多旋翼飞行器的日常飞行使用需求，结构的重量控制也符合低空小型飞行器的配重要求，不会影响整机的重心分布。
