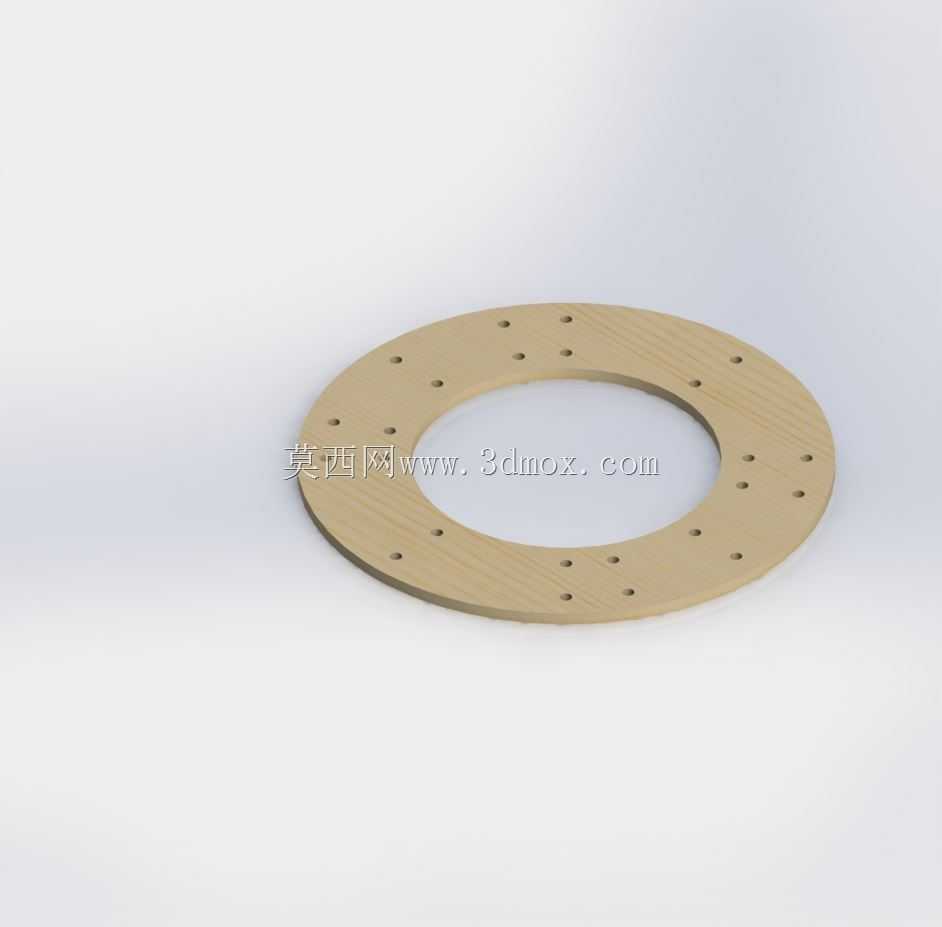

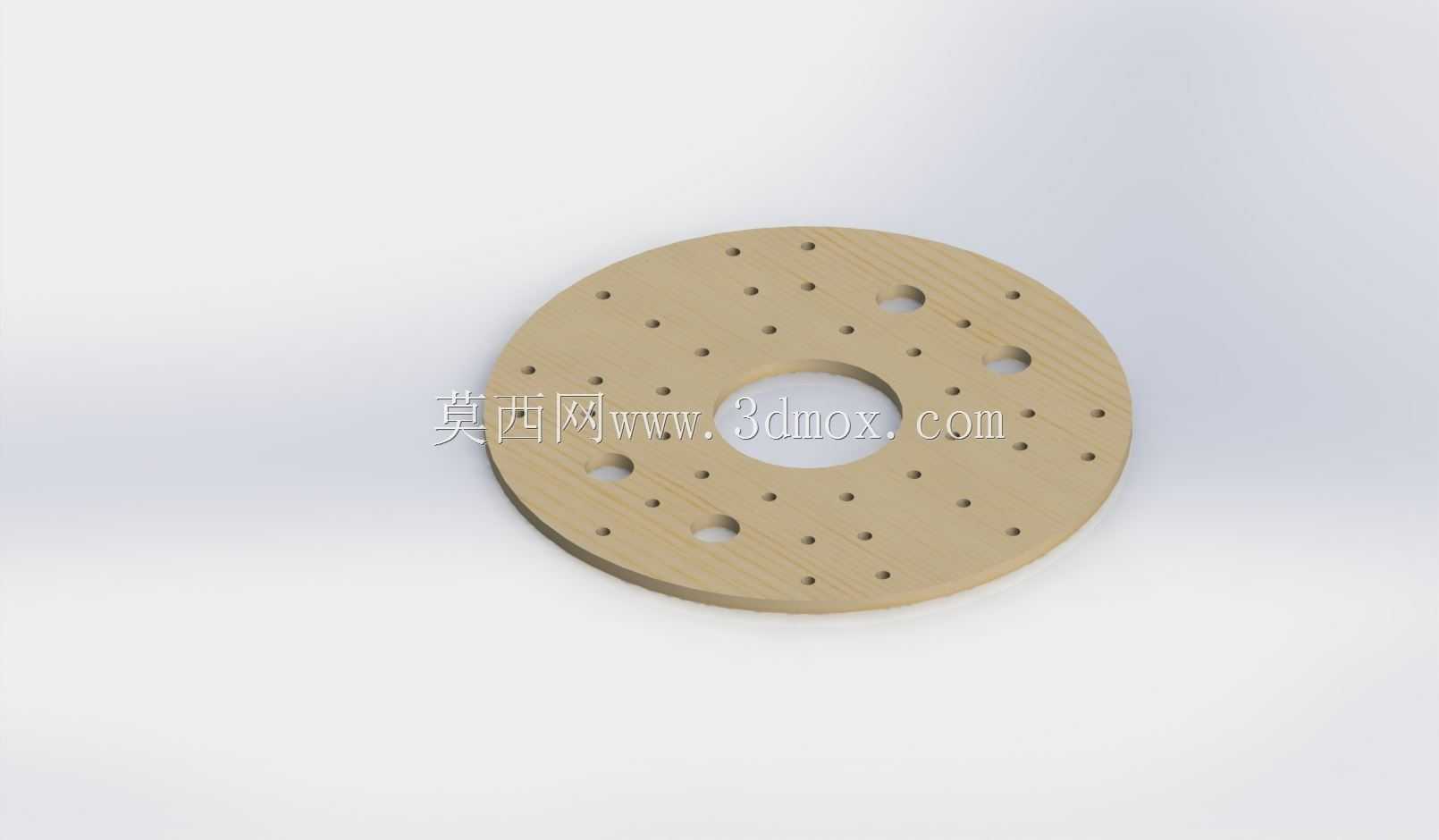

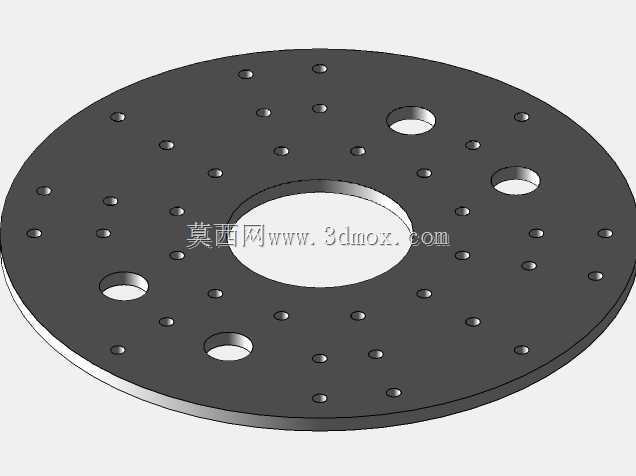

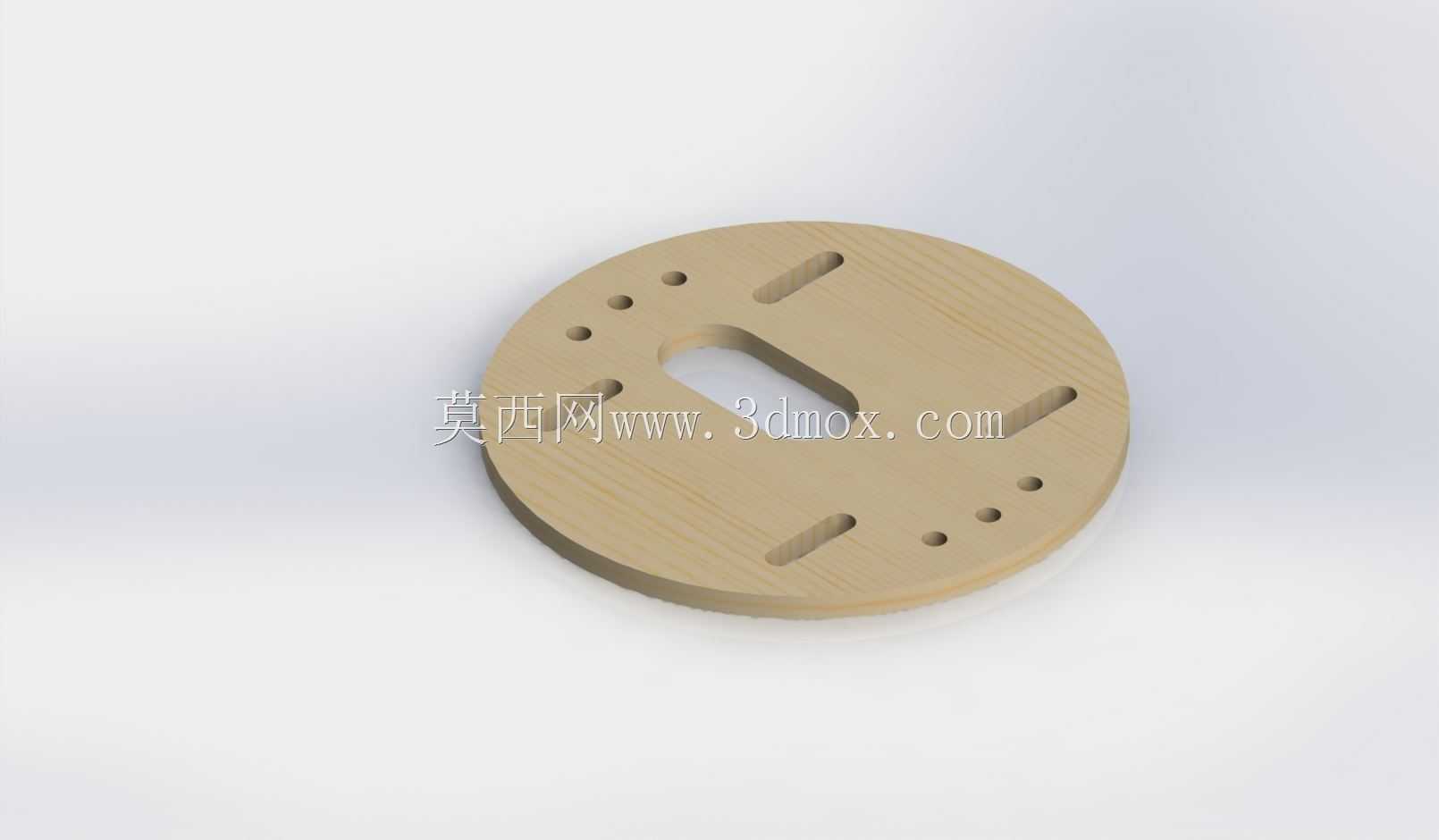

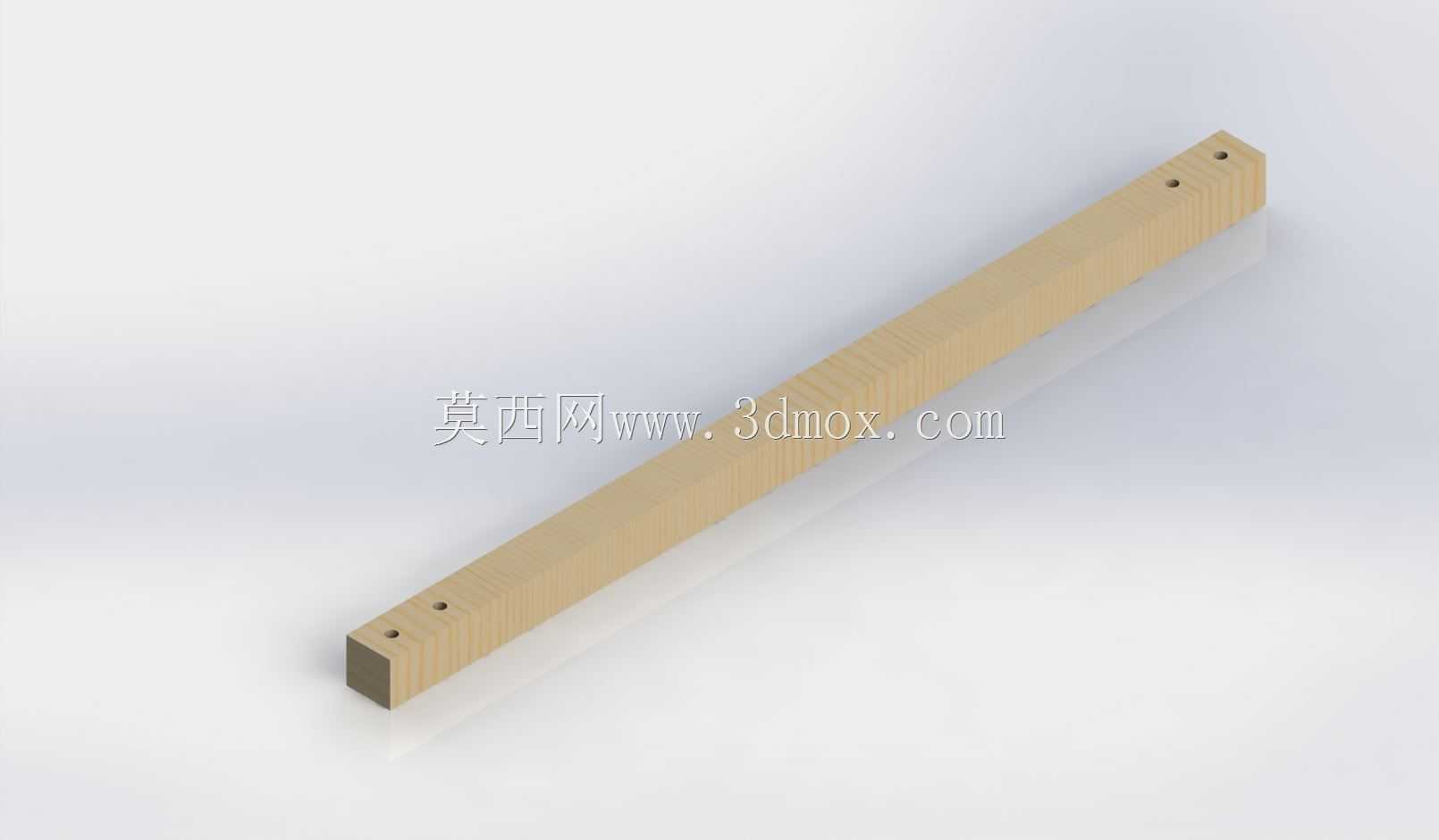

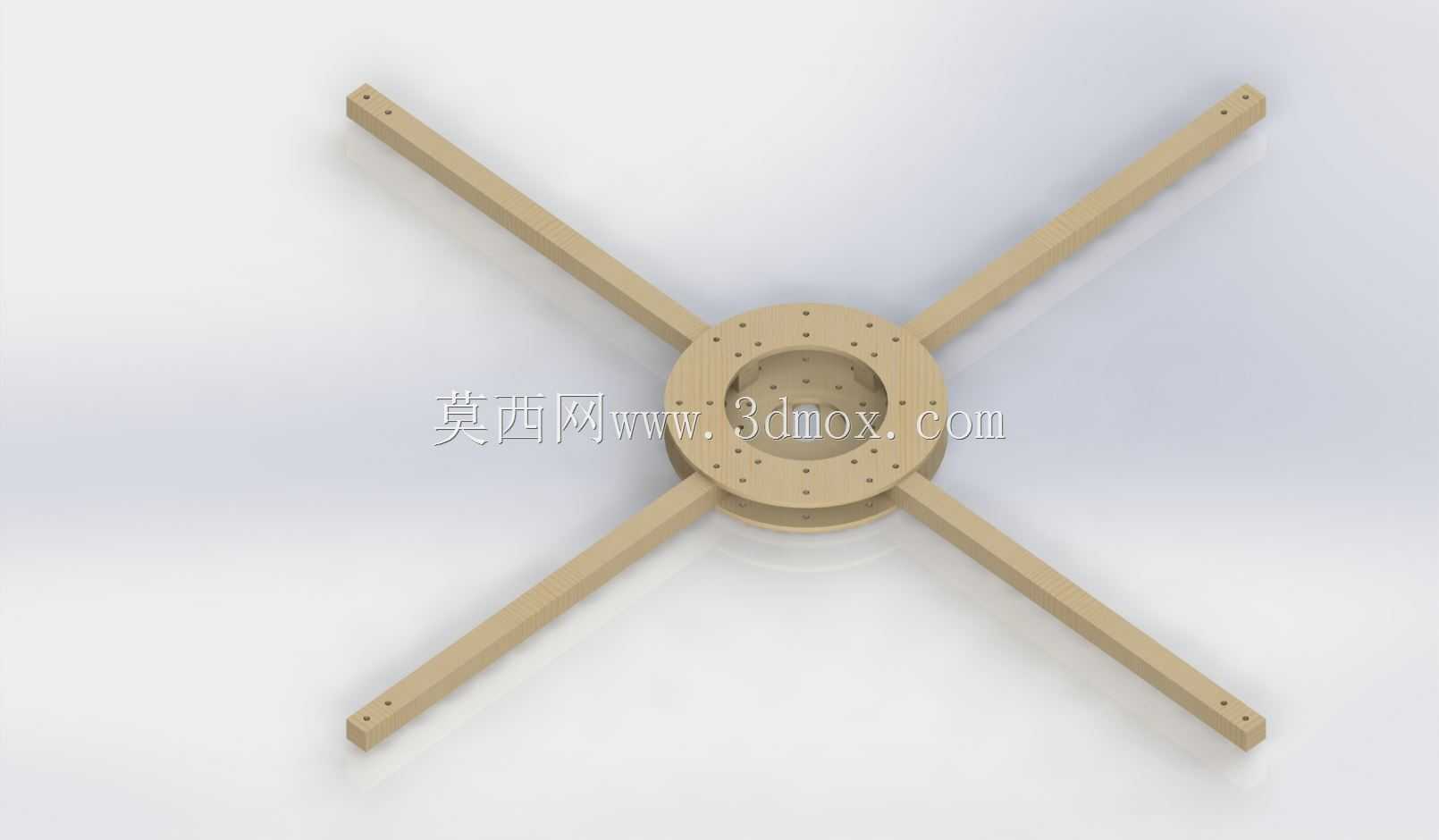

该构件作为小型航模直升机旋翼系统的核心连接载体,主要应用于轻量级电动航模直升机的动力传递链路,承担旋翼桨叶与主旋翼轴之间的载荷传导作用,在航模飞行过程中,需要将主电机输出的扭矩均匀分配到四支旋翼桨叶上,同时承受桨叶旋转产生的离心力、周期变距带来的交变弯矩以及机动飞行时的瞬时冲击载荷。从结构设计来看,中心区域采用带环形法兰的圆盘基座,基座上均匀排布多组安装孔位,既可以适配不同规格的主旋翼轴夹紧座,也能为变距拉杆预留安装点位,孔位的排布间距经过反复校核,保证四支桨臂的安装角度偏差控制在航模飞行允许的公差范围内,避免因动平衡偏差导致飞行时出现异常振动。四支辐射状延伸的桨臂采用等截面长条结构,臂身末端预留桨叶铰接安装孔,孔位位置经过重心配平计算,确保单支桨臂的重心落在中心圆盘的回转半径基准线上,降低旋翼旋转时的不平衡力矩。设计过程中优先考虑激光切割加工的工艺适配性,所有结构轮廓均采用无锐角的平滑过渡设计,既减少激光切割时的过烧风险,也能避免应力集中导致的臂身断裂问题,构件整体采用层压木质材料加工,材料本身的阻尼特性可以吸收部分旋翼旋转产生的高频振动,降低航模机身的共振概率。安装边界方面,中心圆盘的内径尺寸适配常规20mm-25mm直径的航模主旋翼轴,法兰盘上的安装孔采用通用孔距设计,可直接匹配市面上多数FliteTest系列航模直升机的主旋翼夹座,四支桨臂的延伸长度控制在180mm-220mm区间,适配8-12英寸规格的航模旋翼桨叶,安装时仅需通过标准螺栓即可完成桨臂与中心基座、桨叶与桨臂末端的紧固,无需额外定制转接件。在实际飞行场景中,该构件的结构强度可以支撑3-5kg级别的航模直升机完成常规航线飞行、3D特技机动等动作,木质材料的轻量化特性也能有效降低旋翼系统的整体转动惯量,提升航模的操纵响应速度,当需要调整旋翼规格时,仅需更换对应长度的桨臂即可完成适配,无需重新制作整个轮毂构件,大幅降低航模调试阶段的零件更换成本。
