斜置式太阳能热风干燥装置结构设计

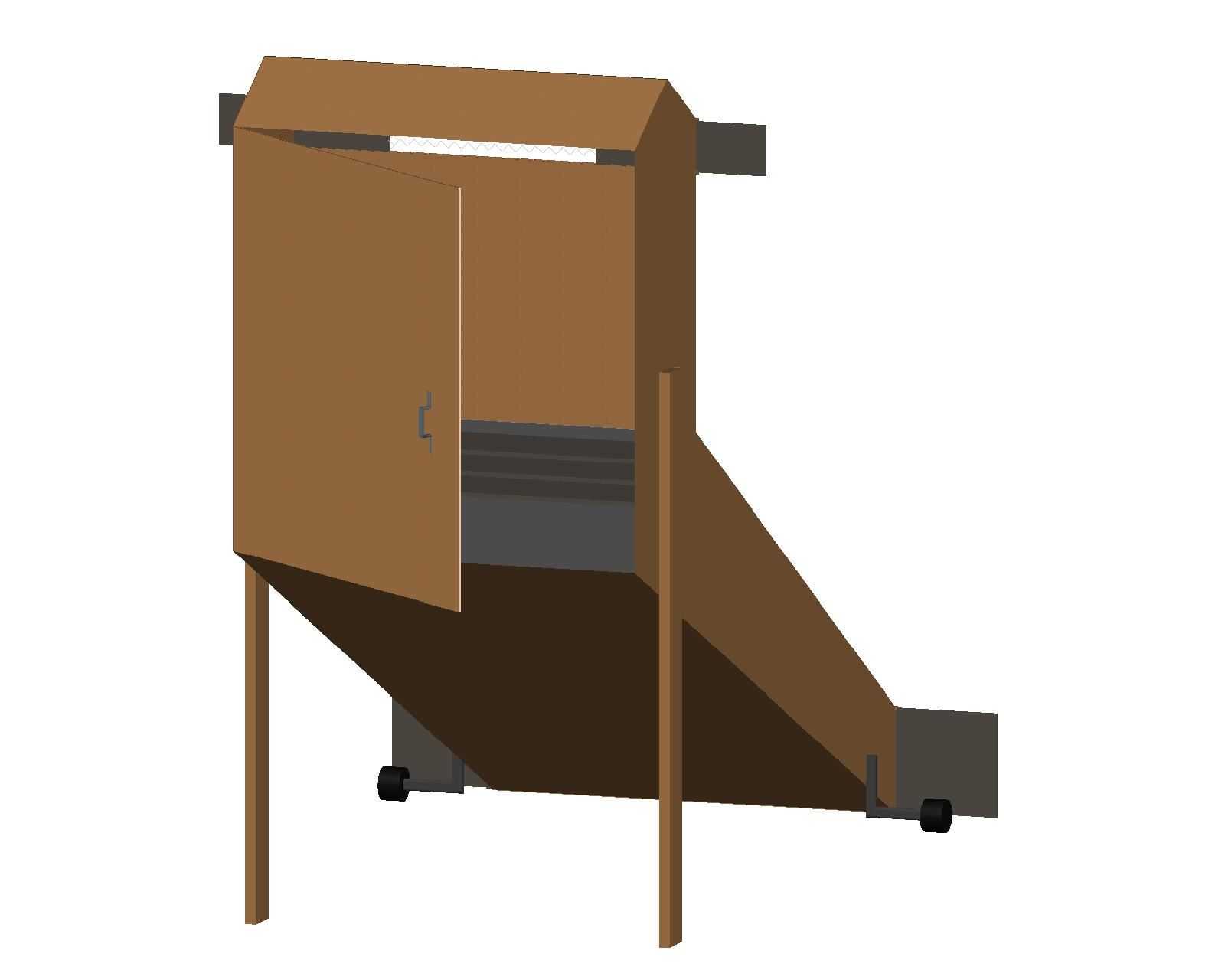

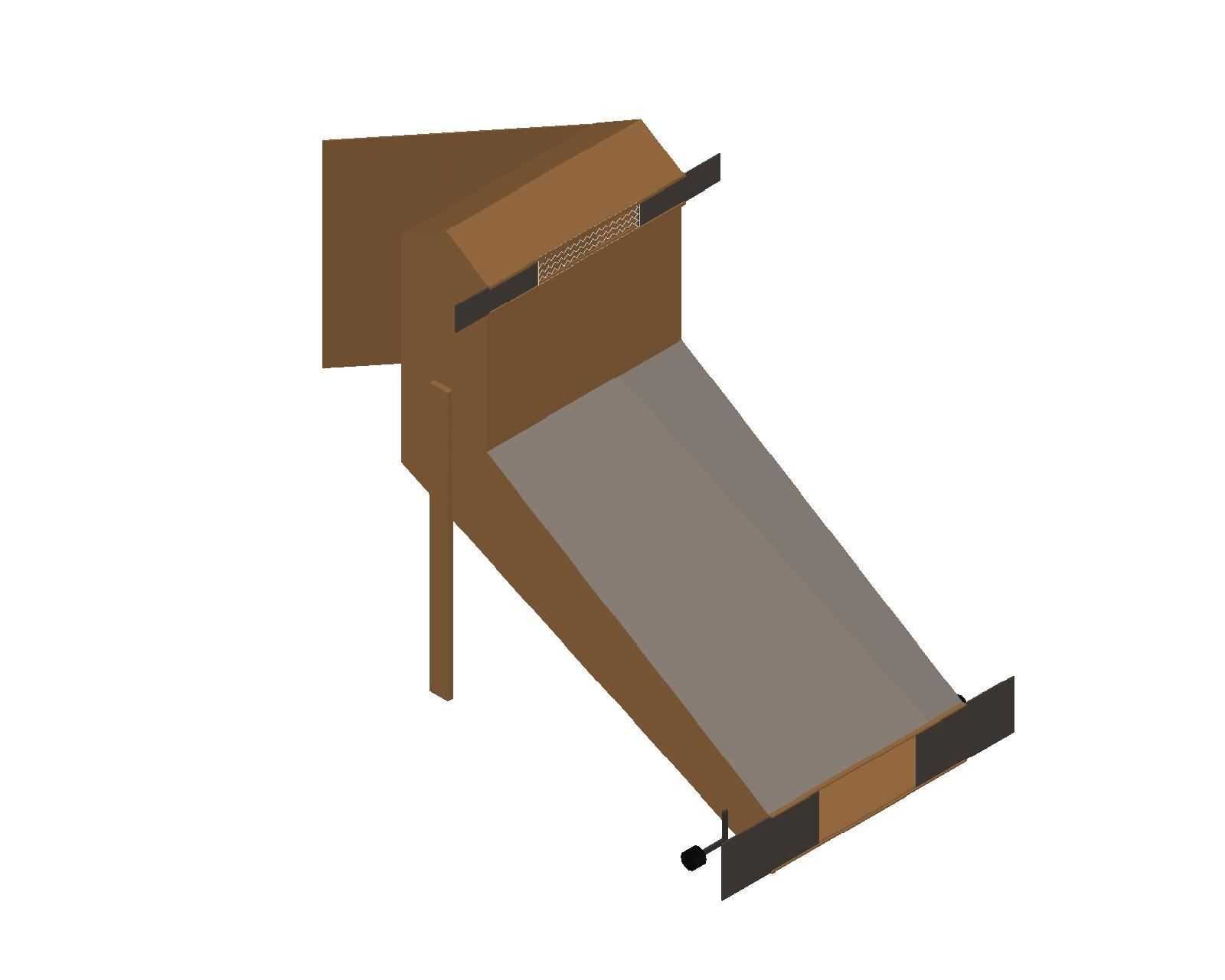

该干燥装置主要面向山区、零散种植户的农产品初加工场景，适配无稳定工业供电的乡村作业环境，可用于叶菜、根茎类切片、菌菇、中药材等散装物料的低温干燥作业，替代传统自然晾晒，减少扬尘、虫蝇污染与天气突变带来的物料损耗。设备整体采用斜置集热面搭配立式干燥仓的布局，集热面倾斜角度参考国内大部分地区北纬25°-35°区间的年平均太阳高度角设置，保证春、秋生产旺季的集热效率，倾斜集热板下方预留50mm的空气流道，外界冷空气经集热板加热后，依靠热压自然上升进入上部干燥仓，无需额外配置风机即可完成热风循环，降低设备运行的能耗与维护需求。干燥仓侧面开设均匀排布的通风栅格，仓内可分层放置物料托盘，栅格开口做外翻边处理，避免外界雨水溅入仓内打湿物料，同时可通过调整栅格处的挡风板开度，控制仓内排湿速率，适配不同含水率物料的干燥工艺要求。设备底部设置单根支撑立柱与集热面下端的两个支撑脚形成三点支撑，安装时无需浇筑复杂混凝土基础，仅需将三个支撑点找平固定在硬化地面即可，整体占地长度约1.8m，宽度约0.8m，干燥仓高度约1.2m，适合农户庭院、小型合作社露天场地摆放，设备整体外轮廓无尖锐外凸结构，集热面边缘做折边包边处理，避免安装、搬运过程中划伤操作人员。集热面下端设置可调节的风门挡板，通过侧面的旋钮可调整进风口开度，在正午太阳辐射强度过高时，可加大进风量避免仓内温度超过60℃，防止热敏性物料出现焦糊、有效成分流失的问题；干燥仓尾部设置排风通道，携带物料水分的湿空气可从该通道定向排出，避免湿空气在集热流道内回流降低集热效率。整套结构全部采用薄壁钣金折弯成型，无复杂曲面加工特征，零部件通用化程度高，生产时可通过常规钣金剪切、折弯、铆接工艺完成加工，制造成本较低，适合小规模批量生产推广。
