大跨度钢结构飞机库整体框架结构设计

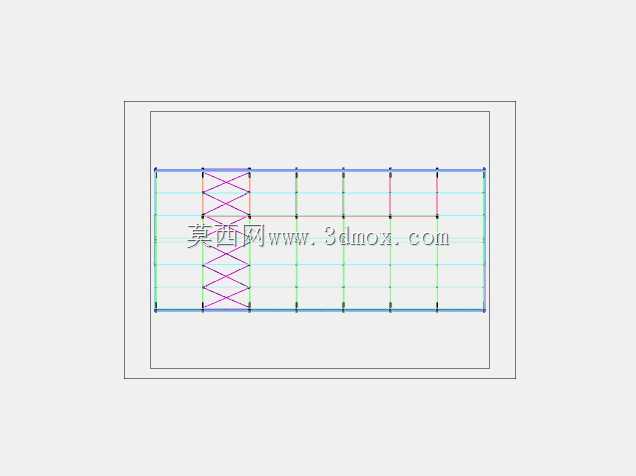

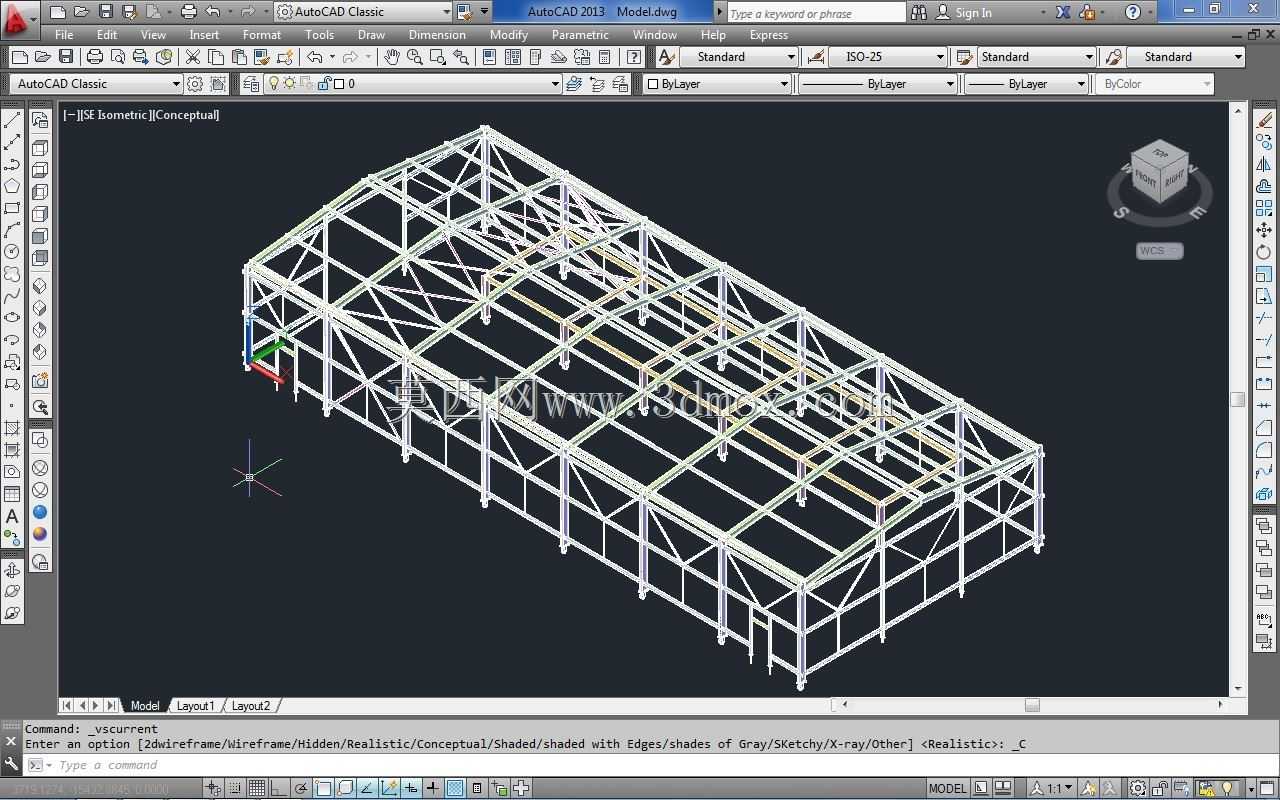

本次呈现的钢结构框架，针对通航机场、航空维修站点的飞机停放与维护场景设计，核心用途是为固定翼小型飞机、直升机提供遮蔽停放空间，同时兼顾日常检修作业的场地承载需求。从结构受力逻辑来看，整体采用主次桁架搭配立柱的传力路径，屋面主桁架沿机库跨度方向布置，次桁架垂直于主桁架铺设，将屋面恒载、活载以及风荷载均匀传递至两侧竖向承重立柱，立柱底部通过预设的地脚螺栓连接点位与土建基础锚固，可满足常规8度区的抗震设防要求，同时适配沿海区域的基本风压取值。设计阶段优先考虑了机库的净空使用需求，整体框架的内部无中柱遮挡，可保证大尺寸机型进出时的转向与停放空间，立柱间距结合常用通航机型的翼展参数设置，避免立柱对飞机滑行路线造成干涉，檐口高度预留了足够的尾桨与垂尾安全距离，防止作业过程中发生结构碰撞。框架的杆件选型遵循等强度设计原则，主桁架的上下弦杆采用高频焊接H型钢，腹杆采用等边角钢拼接，节点处通过节点板采用螺栓与焊接组合连接，既保证现场安装的定位精度，也能减少现场焊接的工作量，缩短施工周期。从安装边界来看，整体框架的柱脚预留了二次浇筑层的调整空间，可适配土建基础的施工误差，屋面檩条的预设点位可直接匹配常规彩钢屋面板的安装模数，墙面围护结构的连接点位沿立柱通长设置，可根据实际需求选择彩钢板、卷帘门等不同围护形式。在结构建模过程中，所有杆件的连接节点均做了加劲肋补强处理，针对机库大门位置的大跨度开口，专门设置了门架桁架进行受力补强，避免开口位置出现应力集中导致的结构变形，整体框架的长细比、挠度参数均满足钢结构设计规范的限值要求，可直接用于后续的施工图深化与构件加工参考。
