G比例铁路运输侧卸式料斗结构

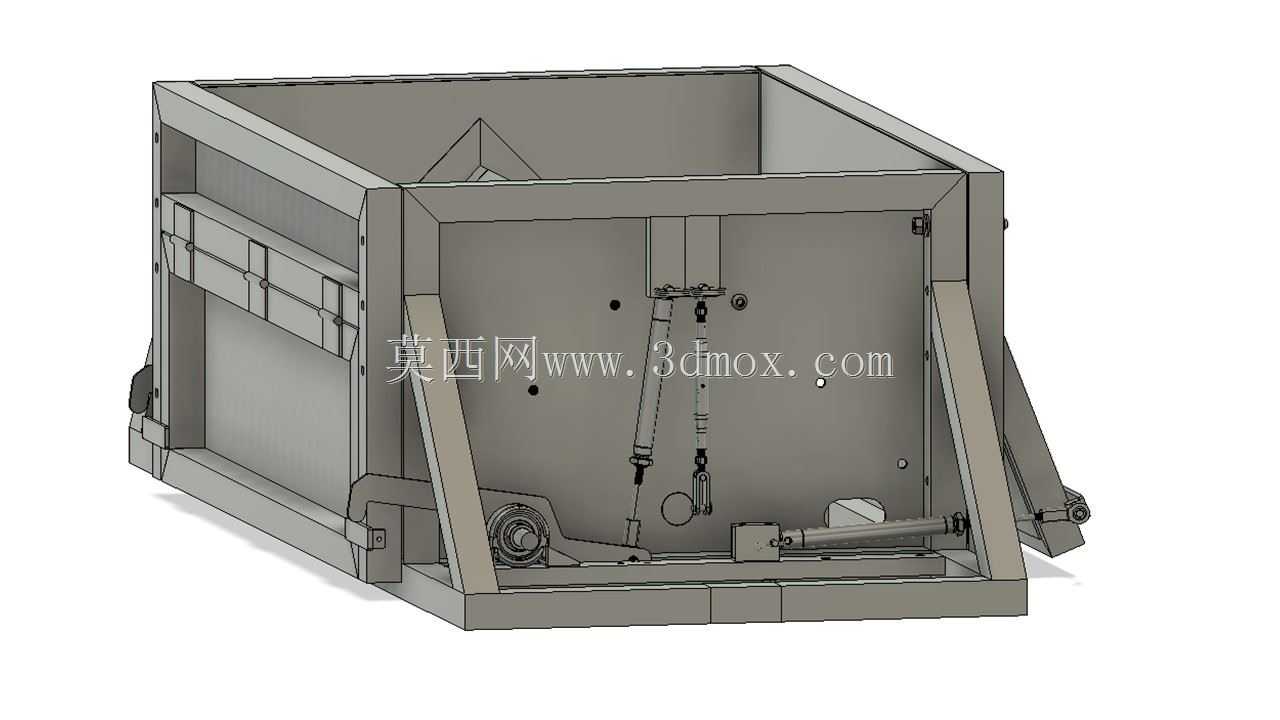

这款侧卸料斗主要适配窄轨铁路平板车的散料转运场景，常见于厂区内部短距物料调度、铁路工程施工沿线的砂石给料、小型工矿场地的散状物料周转环节，可直接搭载在对应轨距的平板车上完成随线运输，抵达卸料点位后无需额外吊装设备即可完成侧方卸料，大幅压缩窄轨运输场景下的散料装卸辅助时长。从结构设计逻辑来看，料斗主体采用框架式焊接承力结构，外部斜向加强筋沿料斗受力方向布置，可抵消满载散料时侧壁产生的外胀应力，避免长期受料挤压出现侧壁变形，料斗内部边角做圆弧过渡处理，减少散料挂壁残留，降低卸料后的余料清理工作量。侧门启闭结构设置了三种可选控制方案，其中浇口圆柱体式的锁止结构为优选方案，该结构可在车辆行驶过程中可靠锁止侧门，避免因轨道颠簸、车辆加减速导致侧门意外开启撒料，在宽度超出适配范围的平板车上搭载时，锁止结构可同步抑制侧门的异常窜动，避免散料从门体缝隙泄漏。料斗的安装边界严格匹配对应轨距平板车的承载台面尺寸，底部定位结构可直接与平板车的预装固定点位对接，无需额外改制安装基座，侧门的开启轨迹经过运动校核，卸料时门体翻转角度可保证散料顺畅滑落，不会与平板车侧边结构、行走轮组产生运动干涉。气撑辅助结构可在侧门开启时提供稳定支撑，避免门体在卸料过程中意外回落，底部的铰接转轴采用耐磨衬套结构，可承受长期反复启闭带来的磨损，延长结构维护周期。料斗的容积设计匹配窄轨平板车的额定承载上限，避免超载运输带来的行车安全隐患，侧壁的观察点位可快速判断内部料位高度，方便上料环节控制装载量，整体结构无复杂异形构件，加工时可采用常规板材切割、焊接工艺完成制作，后期维护仅需定期检查铰接点位磨损、锁止结构可靠性即可，无需特殊维护工装。
