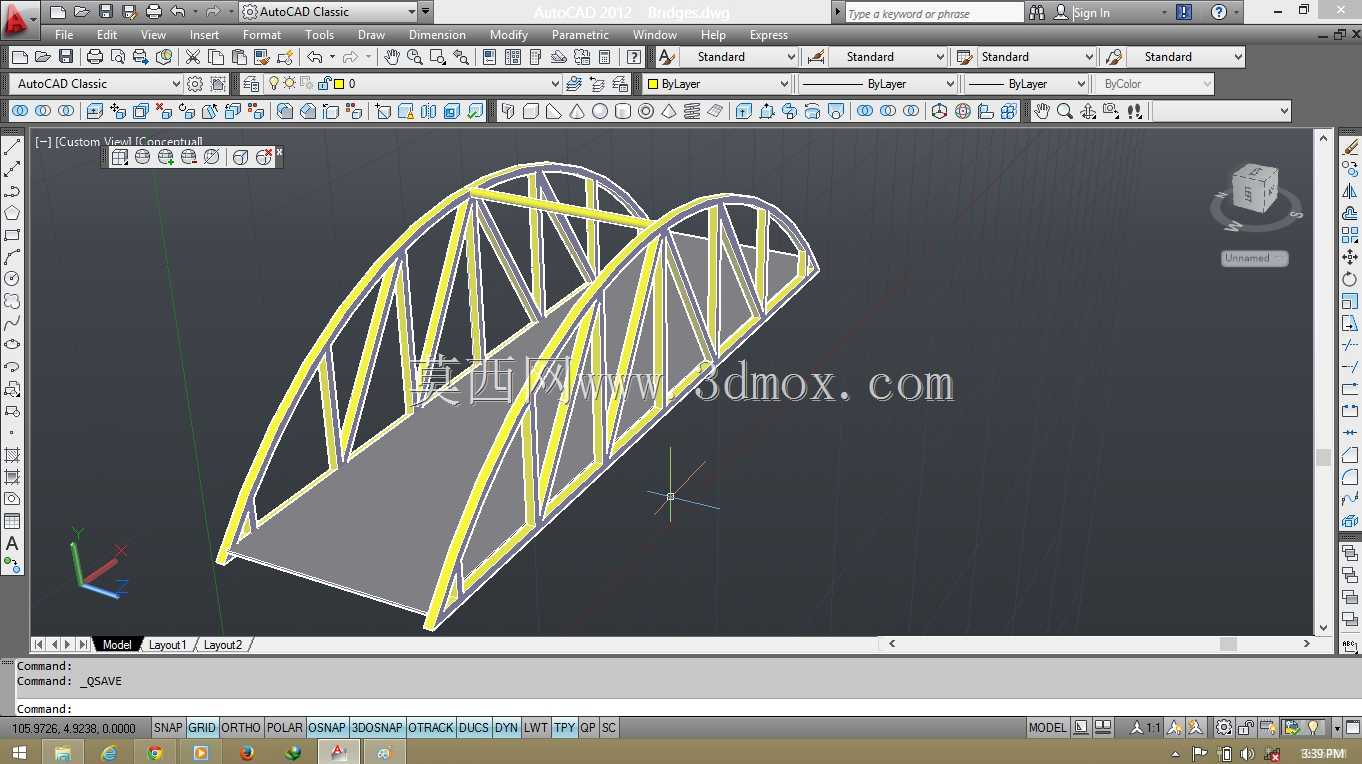

下承式双拱肋桁架桥梁结构三维建模

该桁架桥模型采用下承式双拱肋布局，桥面板设置于桁架承重结构下方，通行区域直接铺设在桁架下弦杆平面，可有效降低桥面标高，适配两岸接线高程差较小的场景，常见于城市人行步道、景区观光通道、厂区内部轻型运输通道等对净空要求不高、跨度适中的跨域场景，单跨跨度适配20-40米的跨河、跨路需求，可规避大跨度桥梁的高额建设成本，同时兼顾结构通透的视觉效果。结构受力层面，两侧弧形拱肋作为主要承重构件，将竖向荷载通过斜向腹杆、竖向腹杆传递至拱脚支座，腹杆采用三角形稳定排布，可抵消荷载作用下的杆件拉应力与压应力，避免结构出现失稳变形；上弦杆沿拱肋弧线布置，下弦杆沿桥面纵向平直延伸，上下弦杆之间通过等间距腹杆连接形成闭合受力体系，桥面板采用整板式结构铺设于下弦杆顶面，可将局部集中荷载均匀分散至相邻下弦节点，减少单根杆件的受力峰值。设计过程中优先遵循受力路径最短原则，拱肋弧线采用接近合理拱轴线的抛物线形态，可最大化降低拱脚处的水平推力，减少下部支座的抗水平滑移设计要求；腹杆排布避开通行区域的净空边界，两侧桁架内边缘预留足够的通行宽度，拱肋最高点高度控制在跨度的1/6-1/5区间，兼顾结构刚度与视觉协调性，所有杆件连接节点均采用刚接处理，模拟实际工程中的焊接或栓接连接效果，可准确还原结构在静载作用下的内力传递规律。安装边界层面，模型预设拱脚位置的支座安装面，可直接适配混凝土桥台的预埋钢板连接尺寸，桥面板两侧预留防护栏杆安装孔位，下弦杆底部预留管线穿设的预留空间，可满足后期照明、管线布设的配套需求；整体结构杆件均采用等截面型材设计，可直接对接常规型钢下料加工流程，减少定制构件的加工成本，建模过程中对杆件交接位置做了相贯线切口处理，完全匹配实际加工中的杆件拼接工艺，可直接用于结构受力验算、施工方案模拟、教学演示等场景，帮助设计人员快速验证桁架排布的合理性，提前排查杆件干涉、净空不足等设计问题。
