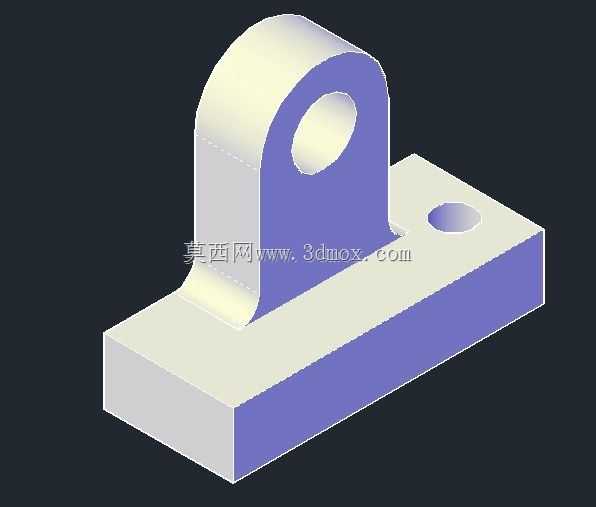

带立式耳座的矩形安装基座结构件

这类带立式耳座的矩形安装基座，在轻工输送线、小型自动化工作站的辅助支撑场景中十分常见，多数时候作为从动摆臂、张紧轮架、小型导向组件的固定承载基体使用。底座部分采用等厚矩形块结构，底面为全平面设计，安装时可直接贴合设备型材台面或焊接基板平面，底座上预留的沉孔用于穿装内六角螺栓，安装孔位的中心距按照常规工业铝型材的槽距标准设定，可直接适配40系列、50系列通用铝型材的安装孔位，无需额外加工转接板，能大幅缩短现场装配的调整周期。立式耳座与底座采用圆弧过渡连接，过渡圆角的取值兼顾了铸造或铣削加工的工艺性，同时能有效降低直角连接处的应力集中系数，在承受摆臂往复摆动带来的交变载荷时，可避免根部出现疲劳裂纹。耳座上的通孔为铰接配合孔，孔径公差按照H7级精度设计，可与标准圆柱销、带肩铰接螺栓直接配合，孔的端面预留了足够的装夹空间，装配时可方便地装入轴用挡圈或锁紧螺母，防止铰接销轴在设备运行过程中出现轴向窜动。设计过程中优先考虑了安装边界的兼容性，底座的长宽尺寸控制在常规小型支撑件的常用范围内，耳座的高度根据铰接点的离地高度需求设定，整体结构无突出的尖锐棱角，所有非配合面的棱边都做了小尺寸倒角处理，既可以避免装配时划伤操作人员，也能减少加工过程中的毛刺清理工作量。从受力角度来看，底座的厚度经过载荷校核，当耳座孔承受径向载荷时，底座的抗弯截面模量可满足常规轻载工况的强度要求，不会出现底座弯曲变形的问题；耳座的厚度与通孔直径的比例也符合铰接支座的设计规范，可避免耳座在侧向力作用下出现张开变形。这类结构件既可以采用整块45号钢铣削加工成型，用于小批量设备的快速打样，也可以修改拔模斜度后采用铸钢或铸铁批量生产，降低量产阶段的零件成本，在各类小型非标设备的结构搭建中，属于通用性极强的基础支撑构件，可根据实际安装需求微调孔位尺寸，快速适配不同的铰接组件安装要求。
