两端圆弧过渡长槽形壳体结构设计

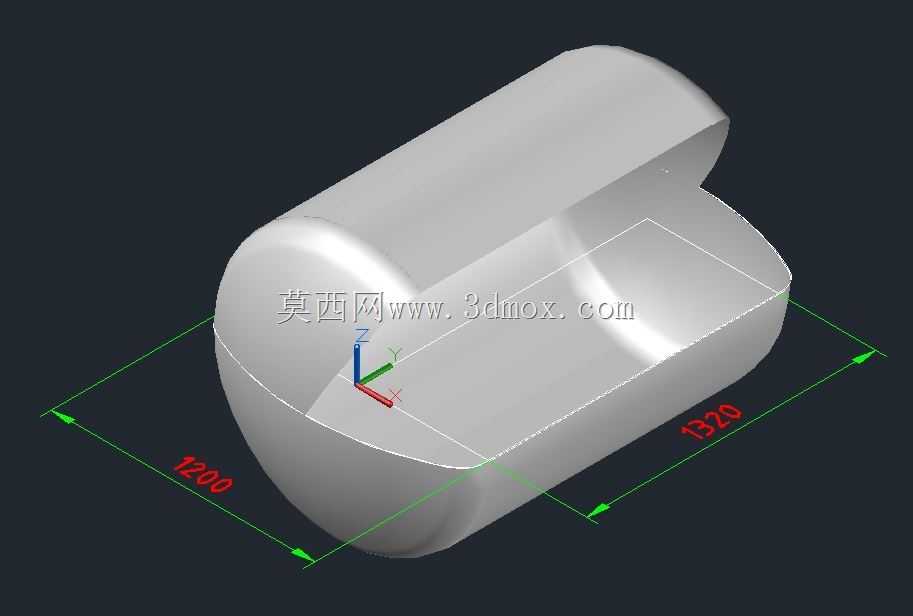

这类两端带圆弧封头的长槽形壳体，在工业场景里常作为小型物料盛放槽、设备内置防护外罩、流体导流槽的主体结构使用，日常在轻工输送设备、小型实验装置、特种车辆内置储物舱段里都能见到同构型构件，相比直角棱边的槽体，圆弧过渡的结构能大幅降低边角应力集中问题，也能避免物料在直角区域堆积残留，清理维护的难度更低。从结构设计逻辑来看，建模时优先以中心对称面为基准拆分特征，先绘制槽体的轴向截面轮廓，两端的圆弧半径与槽体宽度做等径匹配，保证圆弧段与直边段相切顺滑，没有折角棱边，抽壳时统一设定壁厚，保证整体结构的刚性均匀，不会出现局部壁厚过薄导致的受力变形问题。图中标注的1200与1320为核心安装边界尺寸，其中1200为槽体的宽度方向总尺寸，1320为槽体的轴向总长度，安装时需要预留至少单边20mm的安装固定余量，避免与周边配套构件发生干涉。这类槽体如果作为物料盛放结构使用，内壁的圆弧过渡设计能让流体或散料流动时无死角，不会出现长期积料导致的腐蚀或卡滞问题；如果作为设备防护外罩，曲面结构的抗冲击性能比直角折弯的罩壳高30%左右，受外力碰撞时能通过曲面分散应力，不容易出现凹陷变形。建模过程中需要重点控制两端封头与直身段的相贯线顺滑度，不能出现曲面接痕，否则后续做钣金展开或者注塑开模时会出现分型面错位的问题，壁厚要根据实际使用场景调整，若用于盛放有一定重量的散料，壁厚需要适当加厚，同时在槽体外侧底部增加加强筋结构，避免满载时槽体底部出现下挠变形。实际选型适配时，要注意槽口的翻边尺寸，如果需要配套上盖，翻边的平面度要控制在合理公差范围内，保证上盖安装后的密封性能，两端的圆弧封头处如果需要安装管路接头，要提前预留安装平面，避免在曲面上直接开孔导致的密封失效问题。
