小型集成式模块化房屋外观结构设计

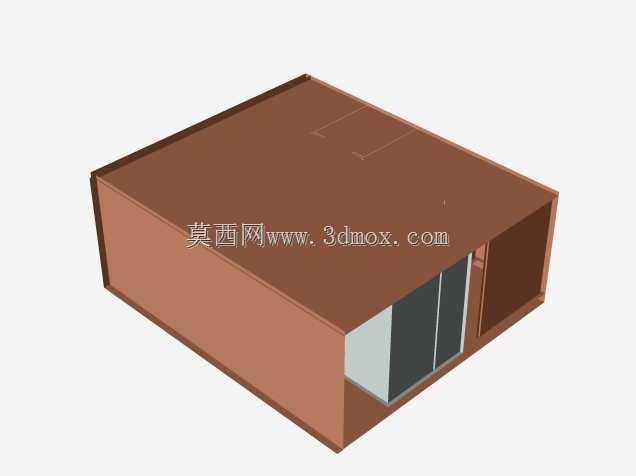

该三维结构呈现的是单箱体模块化集成房屋的外观构造，这类结构目前广泛应用于工地临时办公住宿、景区临时配套用房、应急安置点搭建、户外作业临时驻点等场景，相比传统砖混临时建筑，具备搭建速度快、可重复周转使用、场地适应性强的核心优势。从设计思路来看，整体采用规整长方体箱体构型，主体外轮廓做直角收边处理，顶部为整面封闭式顶板结构，可直接实现顶面防水挡雨的基础功能，无需额外搭建屋面防水层，顶板边缘做下翻包边设计，可引导雨水沿箱体侧边流下，避免雨水渗入箱体拼接缝隙。箱体正面设置推拉式玻璃移门作为主要出入口，移门采用双轨滑动结构，门扇边框做密封卡槽设计，关闭状态下可减少室外灰尘、冷风渗入室内，移门旁预留整面实体墙面区域，可根据实际使用需求加装窗户、空调外机支架或者外接管线接口。从安装边界来看，该箱体底部为平整全接触式底框结构，安装时仅需对场地做简单硬化找平即可直接放置，无需做复杂的地基浇筑作业，单个箱体的外形尺寸适配常规货运车辆的装载限界，可直接通过平板货车完成整体转运，到场后通过吊车直接卸车就位即可投入使用，无需现场做大量拼接作业。结构设计上，箱体的侧板、顶板、底板均采用夹芯复合结构，外层为彩钢板面层，内部填充保温隔热芯材，可在不同气候区域使用，兼顾夏季隔热、冬季保温的使用需求，侧边墙体预留标准的管线穿装孔位，后期布设水电线路时无需额外在墙体上开孔，减少现场施工的工作量。这类模块化箱体还可根据实际使用需求做多箱体拼接，横向拼接时可拆除相邻箱体的对应侧板，拓展内部使用空间，纵向叠装时箱体顶部预设的定位卡槽可与上层箱体的底框精准卡合，提升叠装后的整体结构稳定性，可满足两层到三层的临时建筑搭建需求，适配不同规模的临时场地使用要求。
