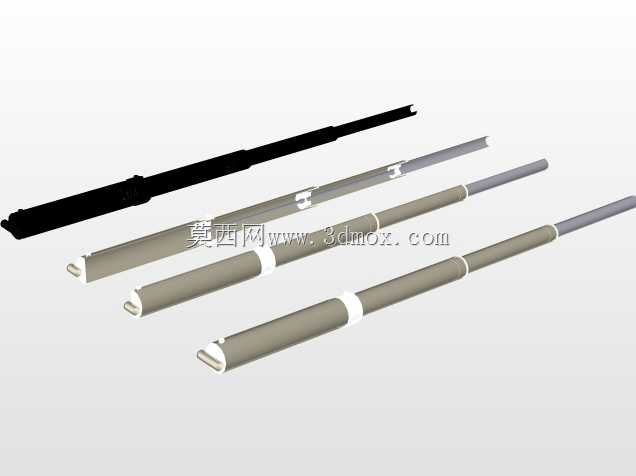

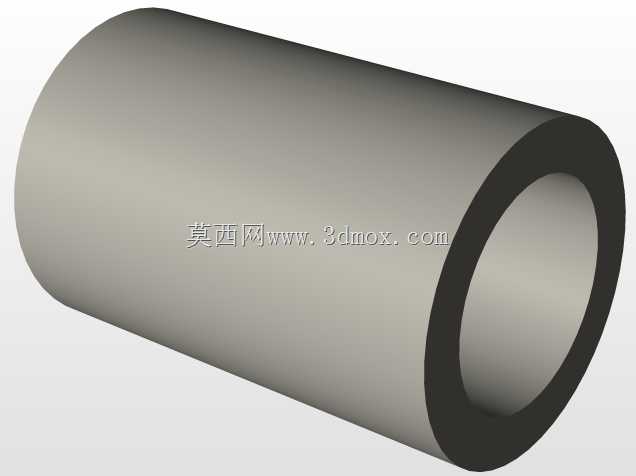

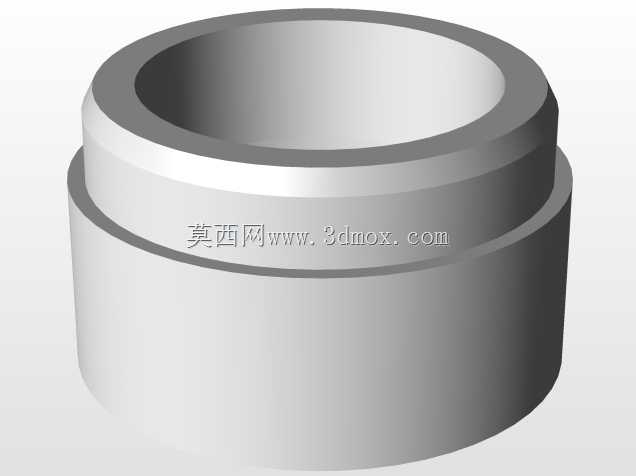

双作用多级伸缩液压油缸结构

在工程起重设备、自卸运输车辆、大型环卫压缩装置以及特种高空作业平台的液压执行端，多级伸缩液压油缸是解决长行程输出与安装空间受限矛盾的核心元件，这款双作用伸缩结构的缸体设计，正是针对这类需要逐节伸出提供稳定推力、缩回后占用轴向尺寸极小的工况开发。从实际应用场景来看，这类油缸常被布置在车辆底盘的副车架位置、起重机臂架的内部腔道，或是垃圾压缩站的推压机构安装位，不需要额外预留过长的固定安装空间，就能实现数倍于单级油缸的工作行程，相比单杆活塞缸，同等缩回长度下的输出行程可以提升3到5倍，完美适配移动作业设备对紧凑布局的硬性要求。

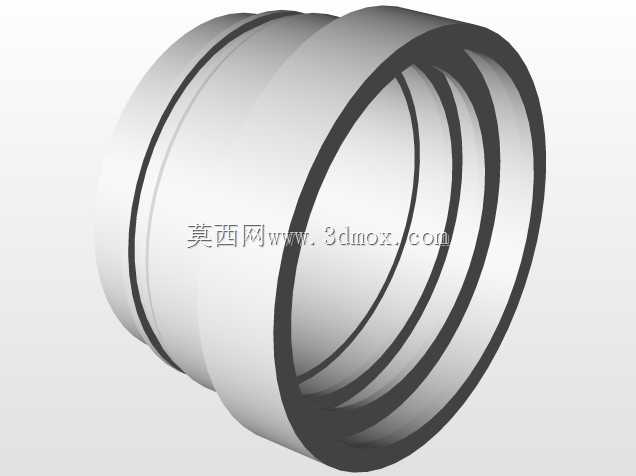

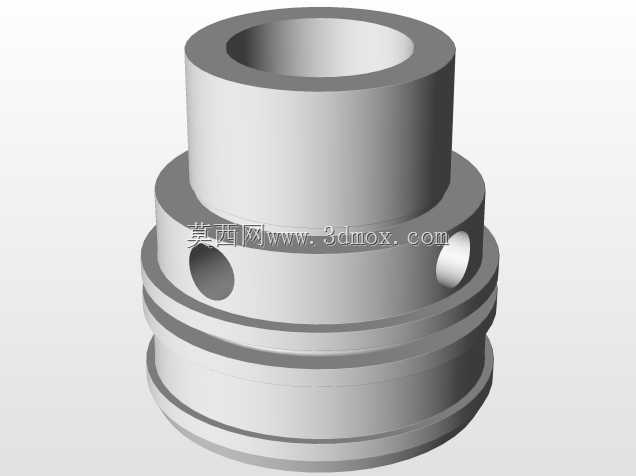

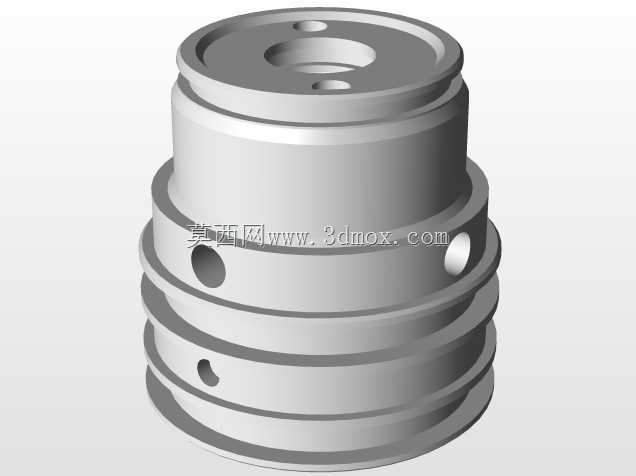

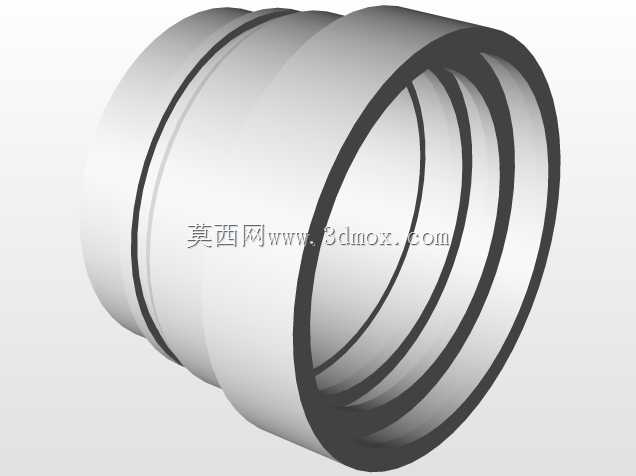

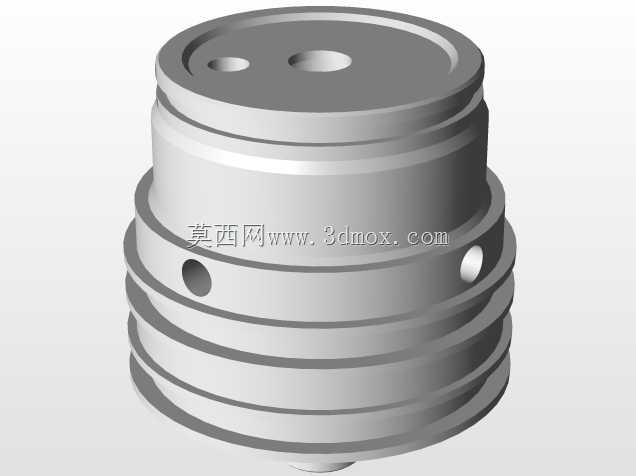

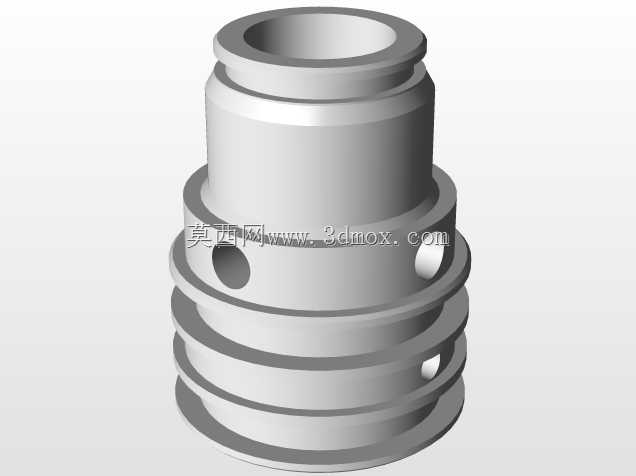

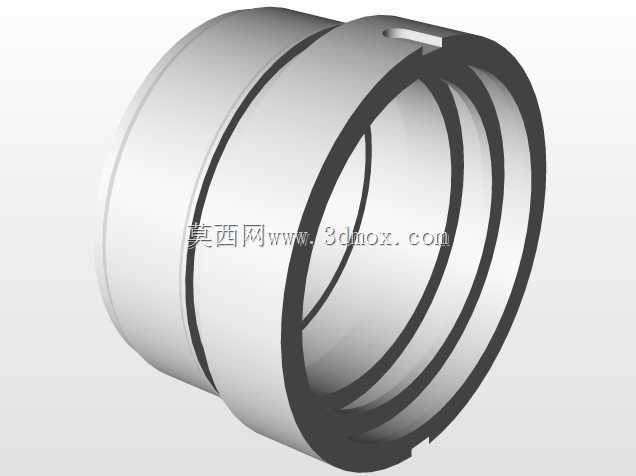

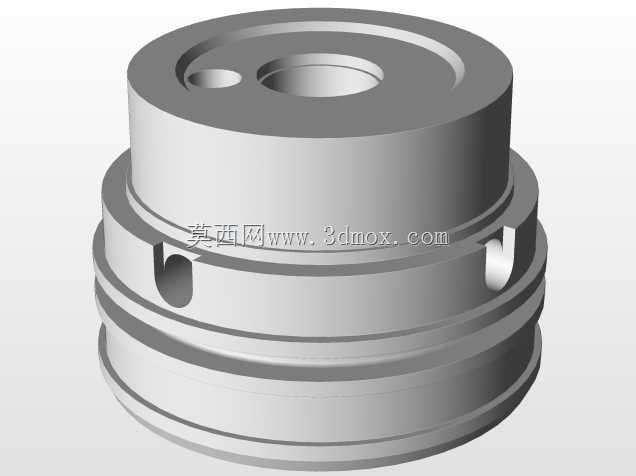

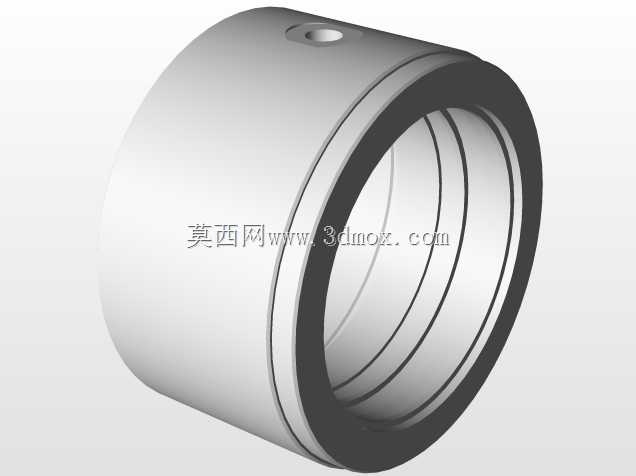

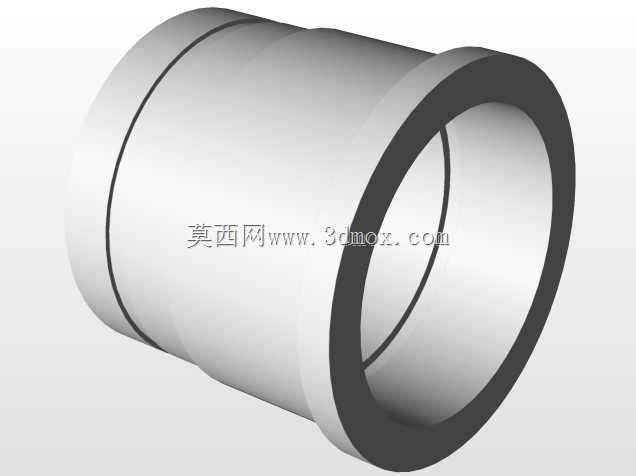

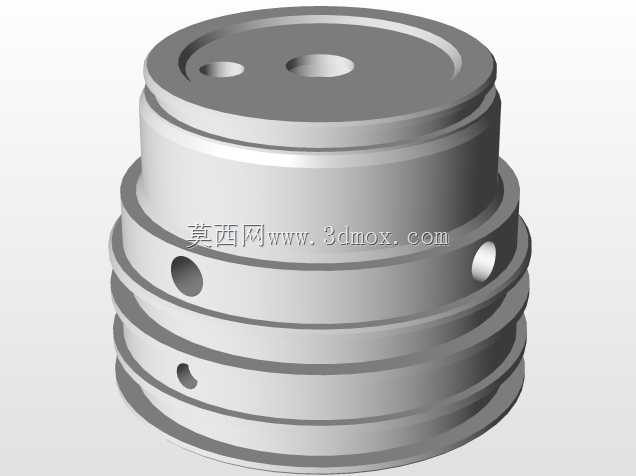

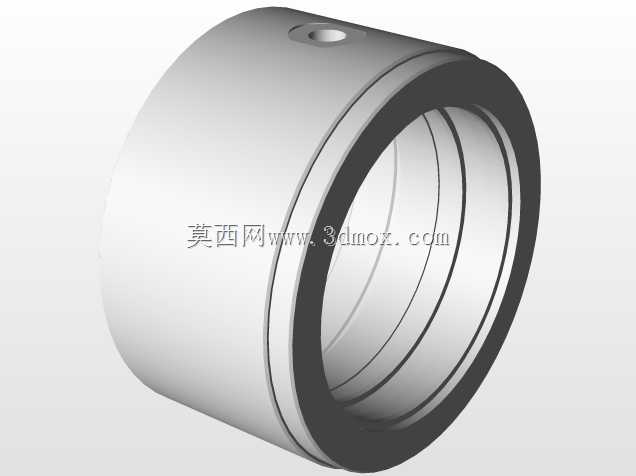

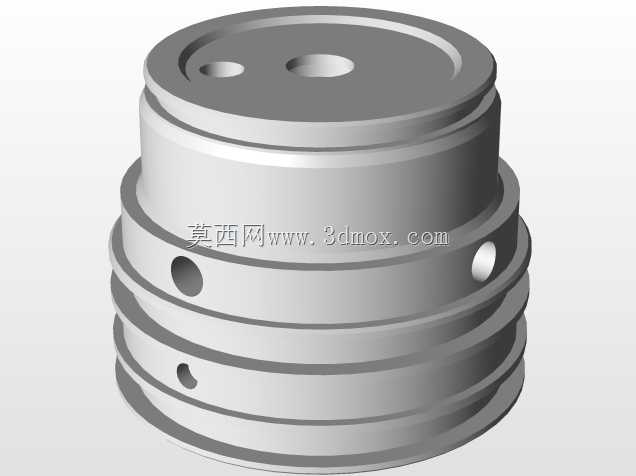

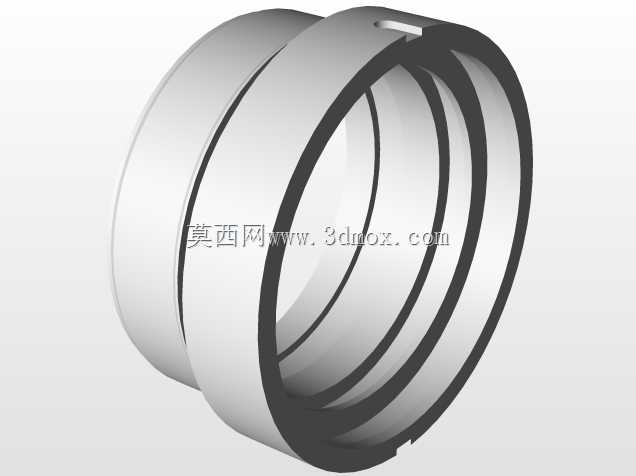

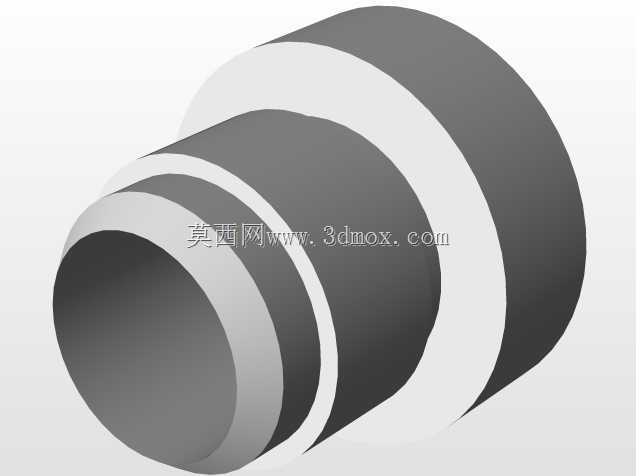

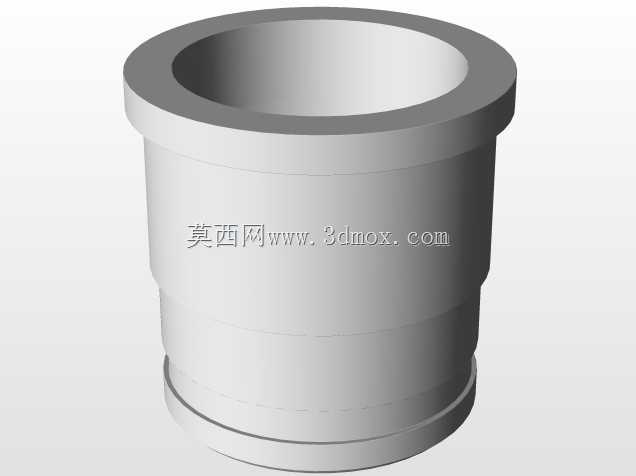

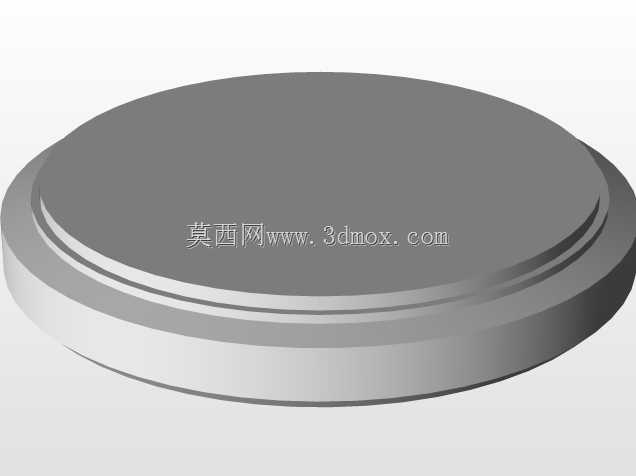

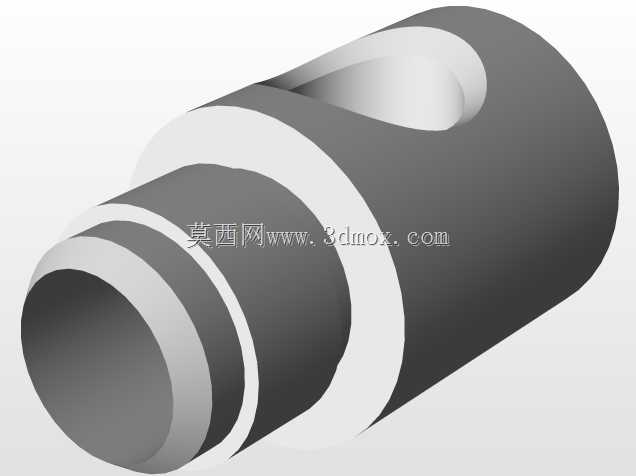

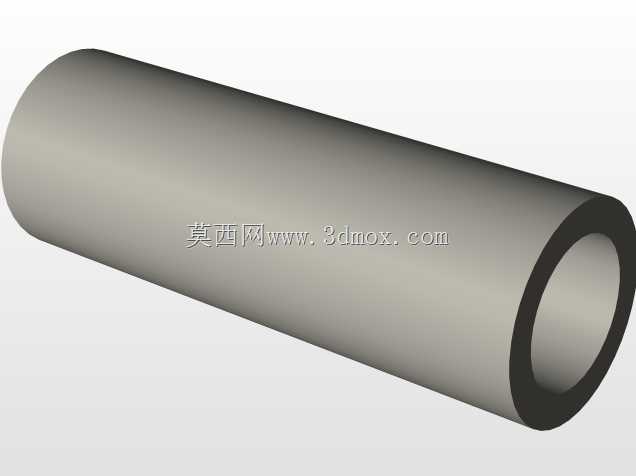

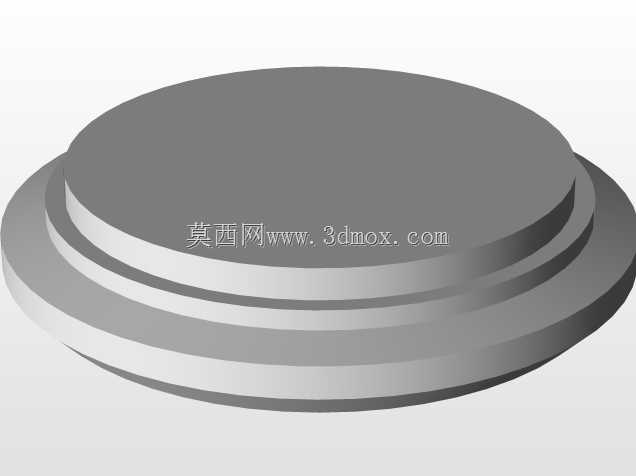

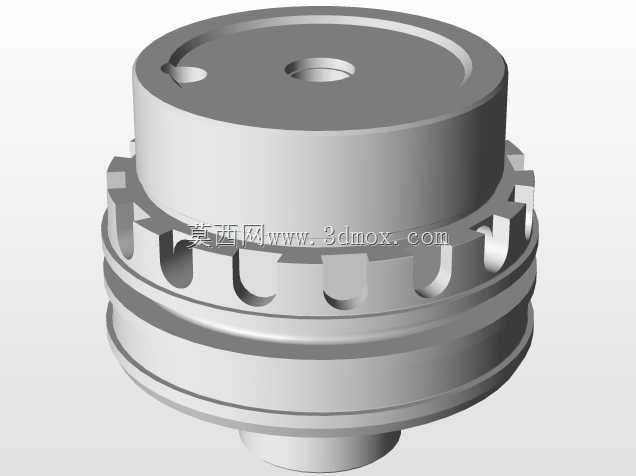

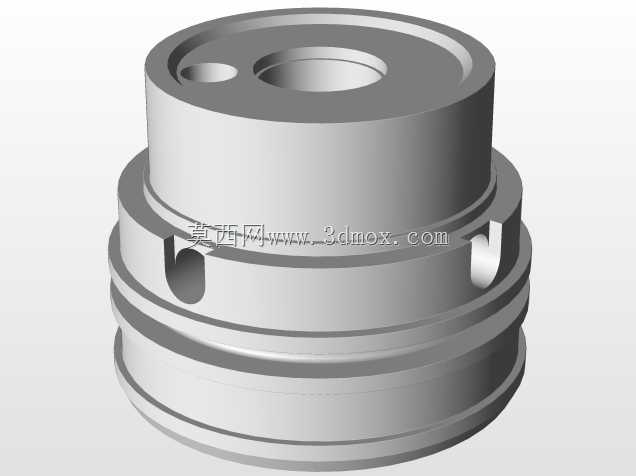

从功能特性上看，这款双作用结构区别于单作用伸缩缸仅靠液压力伸出、靠负载自重缩回的特性，无论是伸出动作还是缩回动作都由液压油驱动控制，在带负载缩回的工况下不会出现卡顿、溜缸的问题，动作稳定性更强，能够适配需要双向带载作业的场景，比如高空作业平台的调平机构、特种作业车辆的支腿伸缩结构，都需要这类可控性更高的双作用伸缩结构。缸体外壁预留的通油孔位置经过布局优化，进出油道的走向顺着缸筒的轴向排布，不会和外部的安装支架、周边的液压管路产生干涉，每一级缸筒的配合面都设计了对应的密封沟槽与导向支撑结构，能够在逐节伸缩的过程中保持每一级缸体的同轴度，避免偏载造成的密封件磨损、缸筒拉毛问题。

设计思路上，这款结构优先考虑了安装边界的适配性，缸体的外圆尺寸保持统一的圆柱形态，没有突出的外置阀块或者异形结构，安装时可以直接通过缸筒端部的法兰或者销轴座完成固定，不需要针对安装位做额外的避让加工。各级缸筒的伸缩顺序遵循直径从大到小依次伸出、从小到大依次缩回的逻辑，初始伸出阶段由最大直径的一级缸提供最大推力，适配初始阶段需要克服大负载阻力的工况，后续逐级伸出时推力随作用面积减小逐步降低，刚好匹配行程末端负载减小的实际受力特性，不需要额外设置复杂的顺序阀就能实现自然的动作顺序，降低了整个液压回路的复杂度。外形尺寸方面，缩回状态下的整体轴向长度仅为最大伸出长度的四分之一左右，缸体外壁的油孔位置距离缸端的尺寸经过精确核算，和常规的液压管路接头安装尺寸完全匹配，安装时不需要额外定制过渡接头，能够直接适配市面上通用的液压管路连接件，减少现场安装的适配工作量。

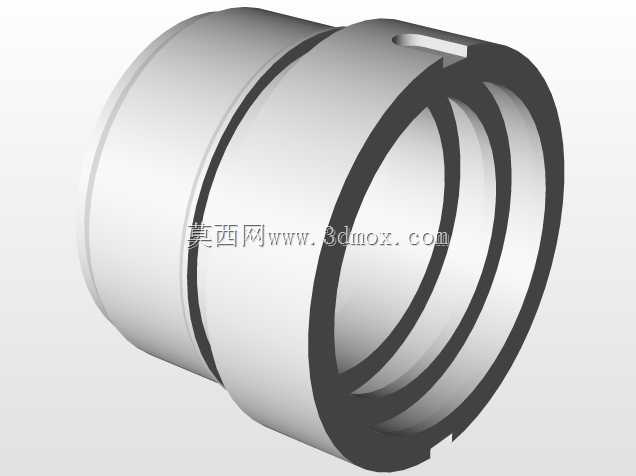

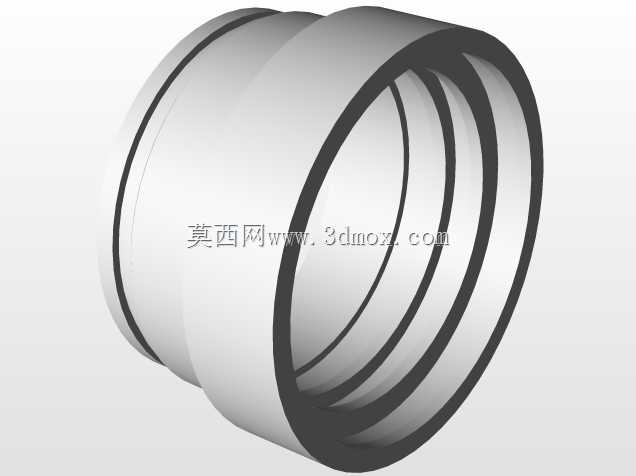

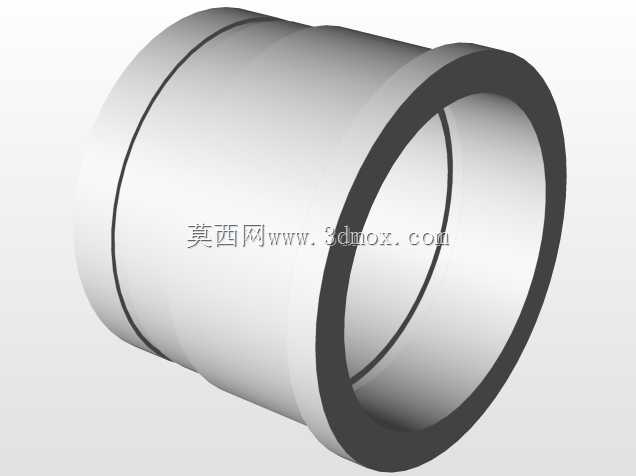

在结构细节处理上，每一级缸筒的端部都设置了限位结构，避免伸缩过程中出现缸体脱出的问题，导向部位的支撑长度经过校核，即使在全伸状态承受一定的径向偏载，也能保持足够的支撑刚度，不会出现缸筒下垂、密封偏磨的情况。缸体的外壁做了均匀的壁厚处理，在保证额定压力下强度余量充足的前提下，尽可能控制整体重量，降低移动设备的自重负载，对于需要频繁举升、伸缩动作的作业场景，更轻的缸体自重也能减少无效的功率损耗，提升整套液压系统的能量利用效率。
