飞机液压系统双路控制集成阀组结构

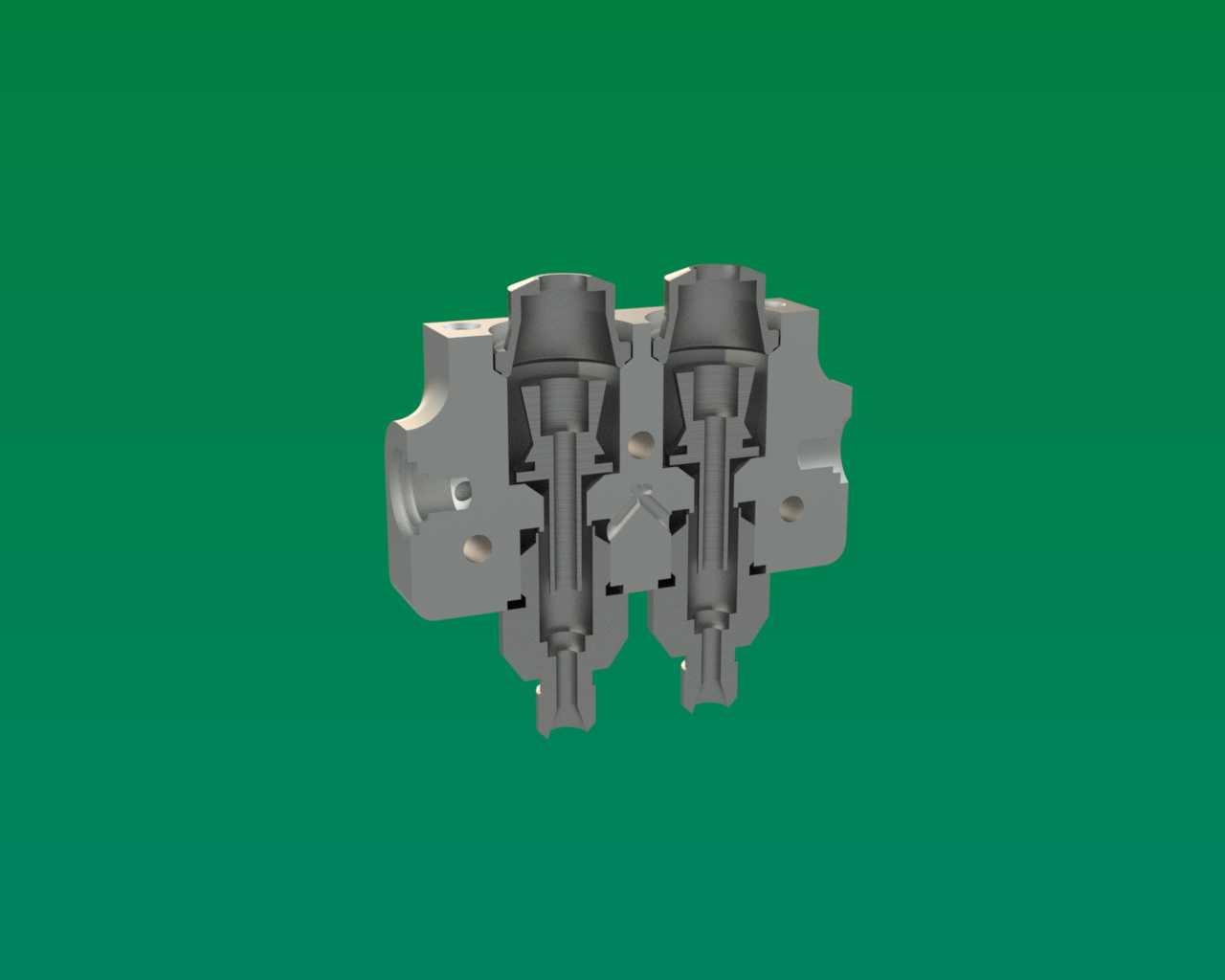

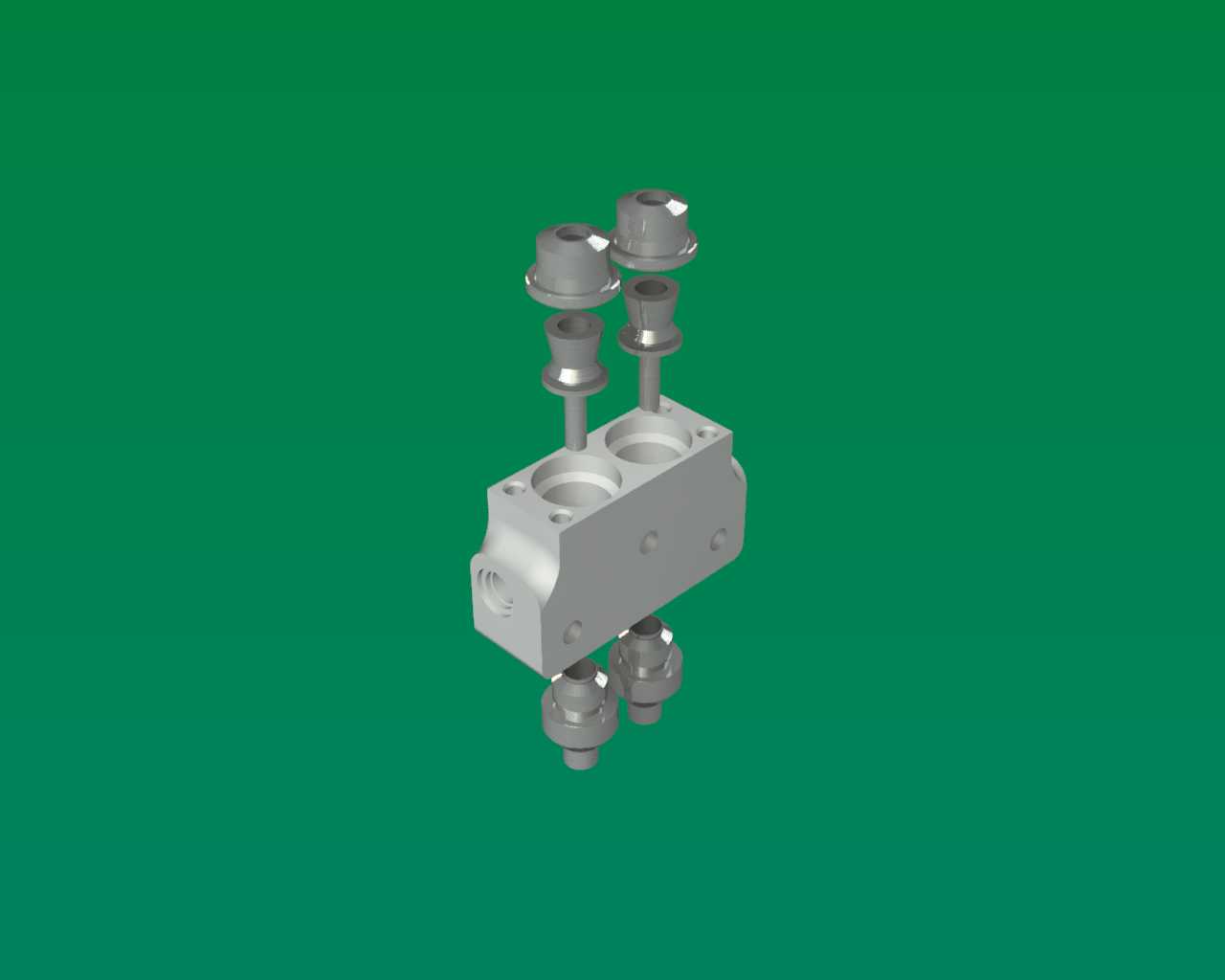

该结构属于飞机液压系统的核心控制单元，主要承担飞控作动回路的压力调节、流向切换与负载保持功能，配套于固定翼飞机的襟翼、起落架等关键液压驱动子系统，在飞行工况下需承受-55℃到120℃的环境温度波动，以及21MPa额定工作压力下的持续脉冲载荷。从结构布局来看，整体采用集成式阀块设计，将两组结构对称的插装式控制阀单元整合在同一块锻造铝合金阀体内，省去了外部管路连接带来的泄漏风险与重量冗余，阀块本体的安装面预留了4个定位销孔与6个螺栓过孔，可直接贴合固定在液压系统的安装支架上，安装边界的长宽尺寸控制在120mm×80mm范围内，整体高度不超过70mm，适配航空机载设备严苛的空间占用要求。设计过程中优先考虑了航空场景下的重量控制与可靠性要求，阀体内部的流道采用等径圆滑过渡设计，避免直角流道带来的压力损失与气蚀风险，每组控制阀单元集成了节流阀芯、复位弹簧、密封组件与限位结构，可独立控制一条液压回路的通断与压力输出，两组单元并行布置的结构能够同时为两个对称布置的作动筒提供同步液压动力，保证飞控动作的对称性与响应一致性。从实际应用场景出发，该结构在地面停机状态下可通过阀芯的锥面密封结构实现负载锁止，避免起落架或襟翼在无压力供给时出现意外位移，飞行过程中阀芯响应时间控制在0.02s以内，能够快速响应飞控系统的指令信号完成压力输出调节，阀块表面采用硬质阳极氧化处理，可抵御航空液压油的长期腐蚀以及机载环境下的振动磨损。建模过程中对内部密封槽的尺寸公差、阀芯与阀孔的配合间隙做了精准还原，配合间隙控制在0.008mm到0.012mm之间，既保证阀芯的灵活滑动，又能将内泄漏量控制在允许范围内，同时对阀块的各个通油口位置做了明确标识，可直接用于液压系统的管路布局干涉检查，以及后续的装配工艺模拟。
