大吨位起重吊钩有限元分析三维设计

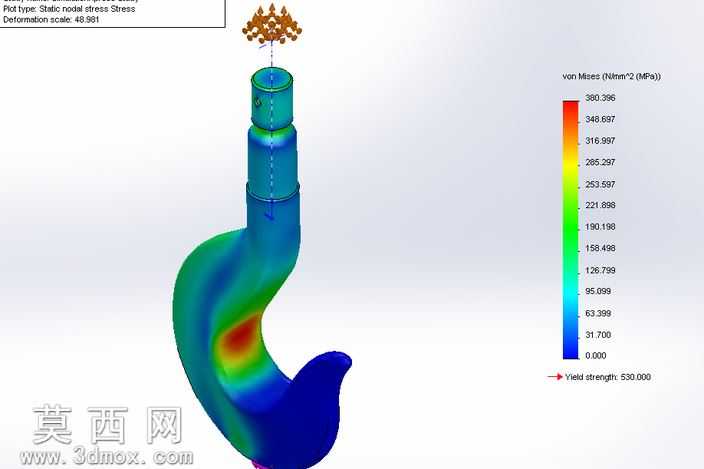

本作品为50吨级起重吊钩的三维设计与有限元分析成果，建模阶段依托三维参数化设计思路，先按照起重机械设计规范完成整体结构的尺寸推导，将吊钩拆分为钩头、钩身、连接柱、顶部吊装连接段四个核心部分逐一构建，各部分衔接处采用圆角过渡处理，避免应力集中的结构缺陷，建模过程中严格遵循锻造吊钩的工艺特性，还原实际生产中的拔模斜度、过渡圆弧等细节，保证模型与实物的结构一致性。完成基础几何建模后，对模型进行材质赋予，选用起重吊钩常用的优质碳素结构钢材质参数，设置对应的弹性模量、泊松比、屈服强度等物理属性，为后续受力分析提供准确的材质基础。在有限元分析环节，对模型进行合理的网格划分，在钩身弯曲受力关键区域进行网格加密处理，提升仿真计算的精度；按照50吨额定起重量的工况施加载荷，在顶部连接位置施加固定约束，在钩头承载面施加均布载荷，模拟实际吊装作业中的受力状态，最终生成von Mises应力云图，直观呈现吊钩整体的应力分布规律。从仿真结果可以清晰看到，钩身内侧弯曲区域为应力集中的核心位置，应力峰值处于材料屈服强度允许范围内，其余区域应力水平较低，整体结构满足大吨位吊装的强度要求，同时通过变形比例放大展示吊钩受载后的形变趋势，验证结构刚度符合设计标准。整个设计过程兼顾结构合理性与工艺可行性，既还原了起重吊钩的实际结构形态，又通过仿真分析验证了设计的可靠性，可作为起重机械设计教学、大吨位吊具结构优化的参考案例，帮助理解起重承载部件的受力特性与设计要点。
