单轨运行式1吨起重吊具结构设计

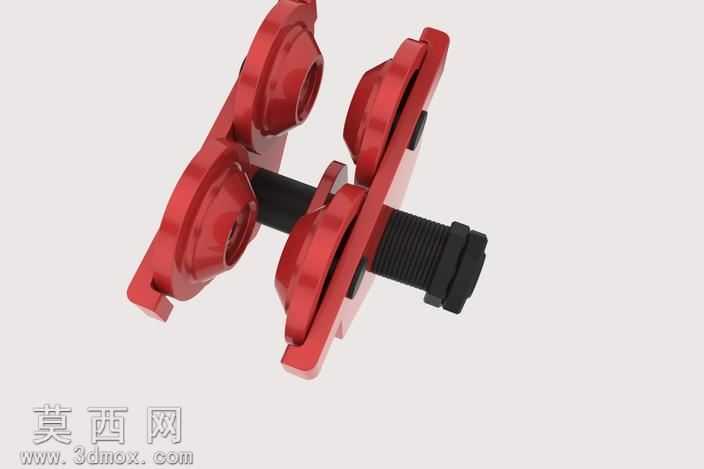

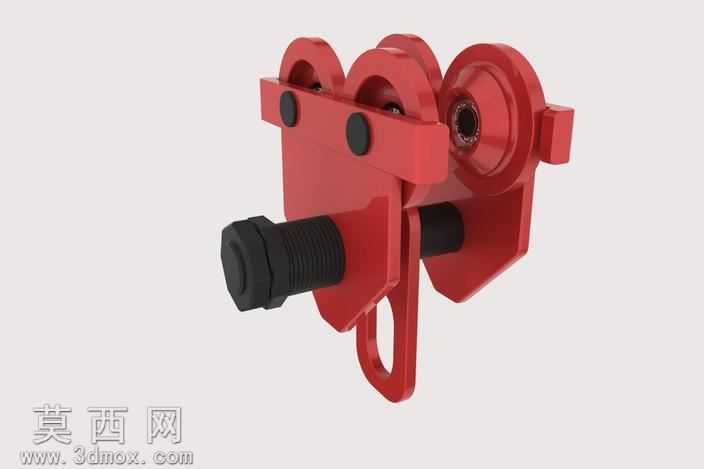

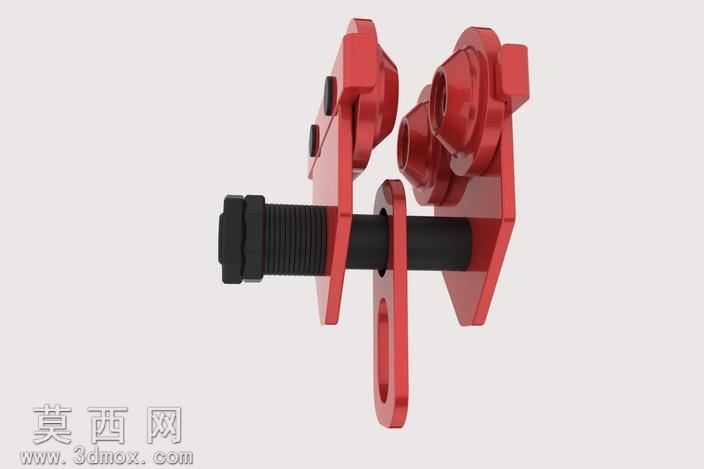

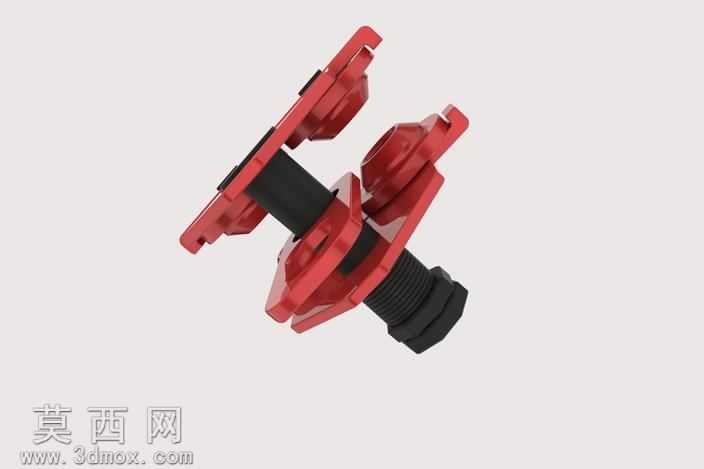

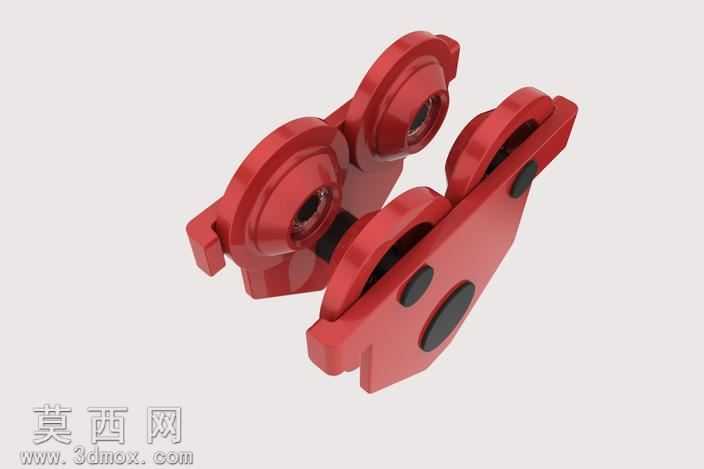

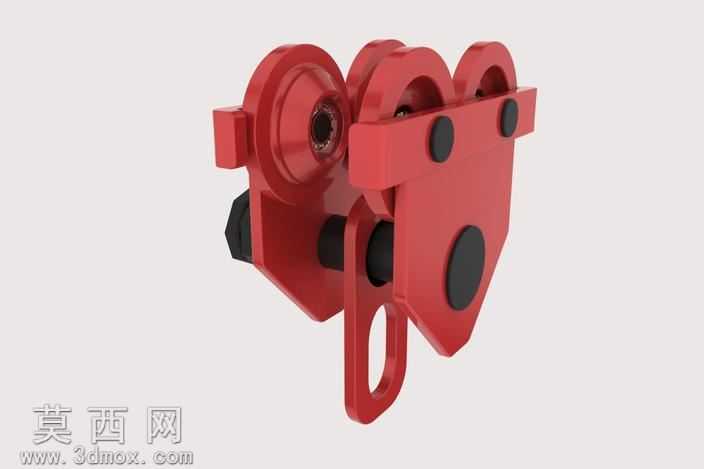

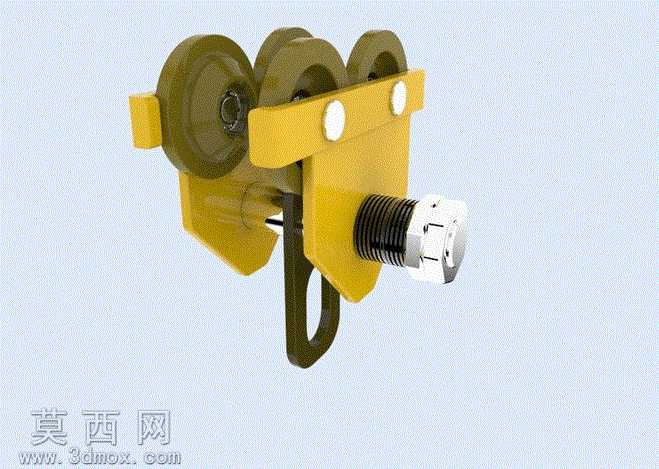

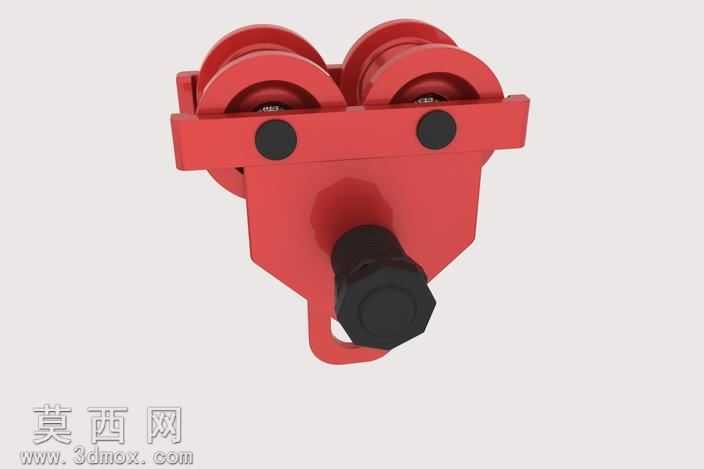

本作品为额定载荷1吨的单轨起重吊梁小车三维设计，建模阶段依托Rhino平台完成全参数化结构搭建，首先从行走轮组的适配性出发，针对工字钢轨道的截面轮廓确定行走轮的轮缘倾角、轮距参数，三个行走轮采用同轴排布的结构设计，轮体与中心轴之间预留轴承安装位，保证轮体可沿轨道顺畅滚动，同时轮缘的凸起结构可避免运行过程中出现脱轨风险。主体承载支架采用弯折成型的钢板结构设计，建模时精准还原支架的弯折弧度、安装孔位位置，支架与行走轮轴的连接部位做加厚处理，匹配1吨额定载荷下的结构强度要求，避免承载时出现结构形变。支架侧方设置的锁紧调节结构采用螺纹传动设计，建模时还原了外螺纹的牙型细节、锁紧螺母的六角外形与端面防滑纹理，该结构可根据不同规格的轨道调整夹持间隙，保证滑车与轨道的配合松紧度适中，既不会因间隙过大出现运行晃动，也不会因间隙过小出现卡滞问题。下方的吊钩挂耳与主体支架采用一体化结构设计，挂耳处的开孔做圆角过渡处理，减少应力集中问题，保证吊装作业时的载荷可均匀传递到整个支架结构。渲染阶段依托KeyShot完成材质与效果呈现，行走轮部分采用耐磨尼龙材质，调整材质的粗糙度参数还原工程塑料的哑光耐磨质感，主体支架部分采用喷涂亮黄色工业漆的金属材质，还原起重设备标准安全色的视觉效果，金属螺纹部分做镀锌防锈处理，呈现亮银色金属光泽，各部件的接缝处做细微的倒角处理，还原真实机加工零件的工艺细节。设计过程中优先考虑起重作业的安全性与运行顺畅度，所有受力部位的结构尺寸均经过载荷校核，轮组排布保证受力均匀，锁紧结构可适配多种常见规格的单轨轨道，整体结构紧凑，安装便捷，可直接配套手动葫芦或电动葫芦完成轻型物料的轨道吊运作业，模型完整还原了产品的装配关系，各部件可独立拆分用于工程出图或结构优化验证。
