金属质感乒乓球奖杯摆件结构设计

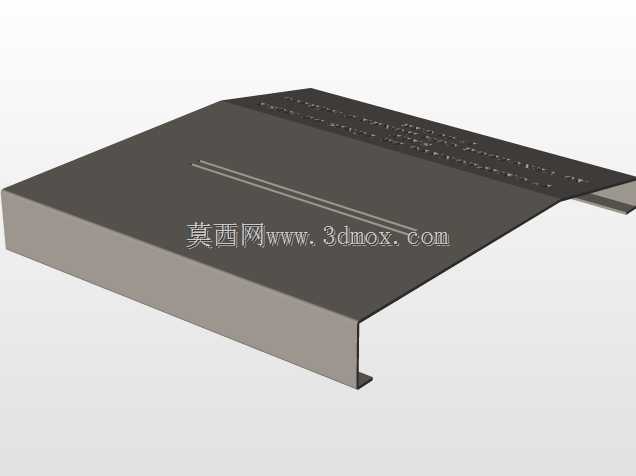

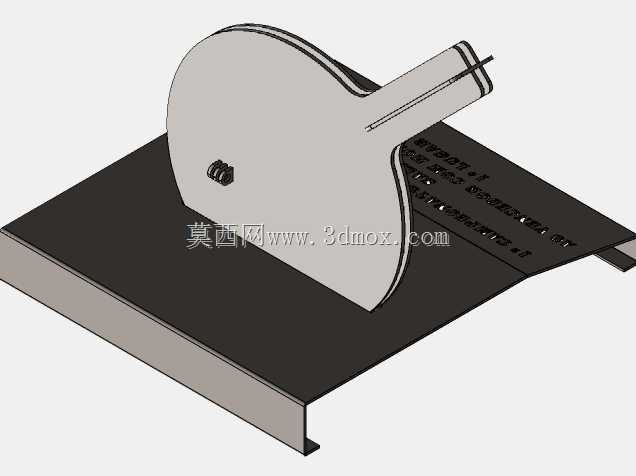

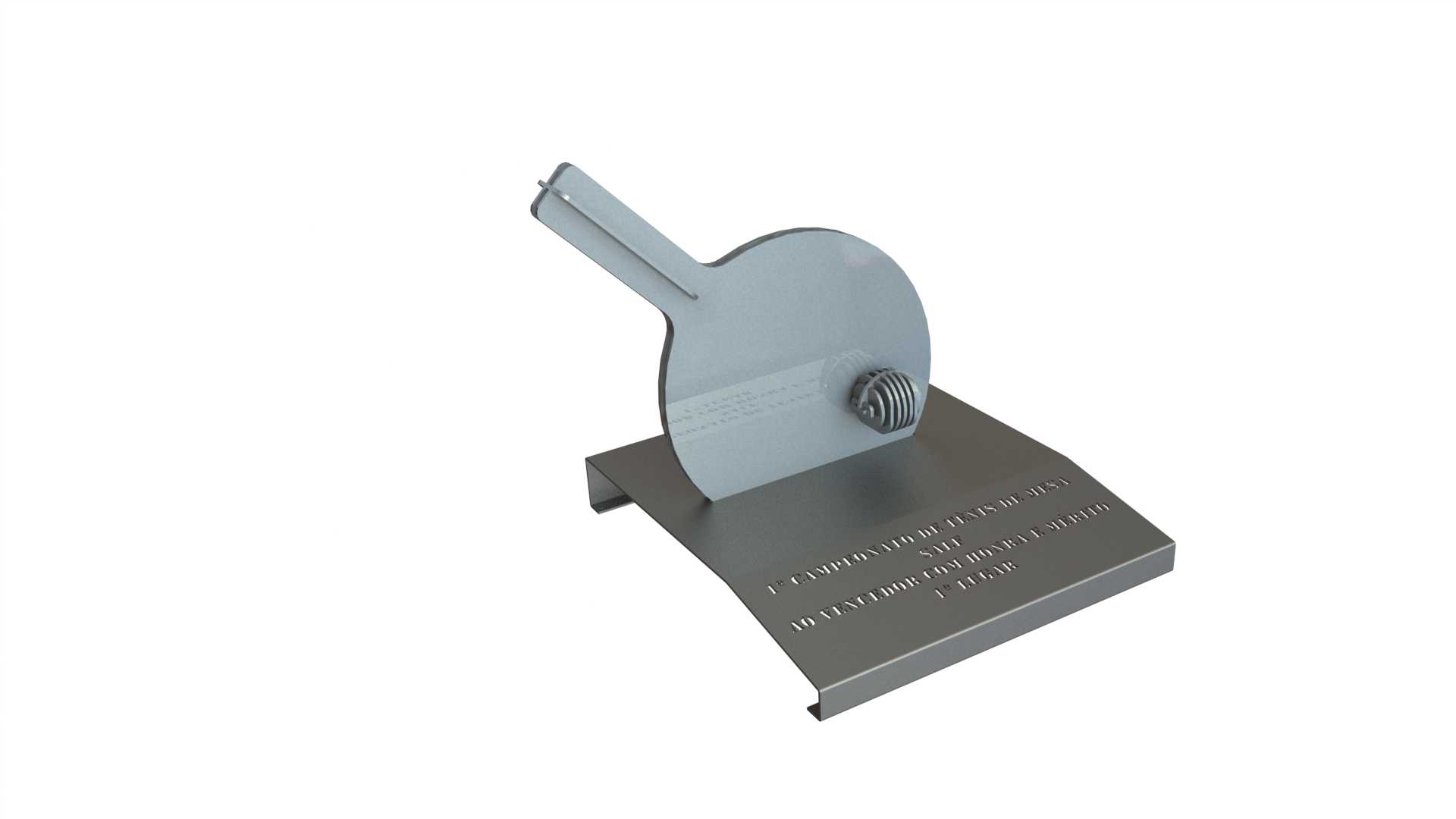

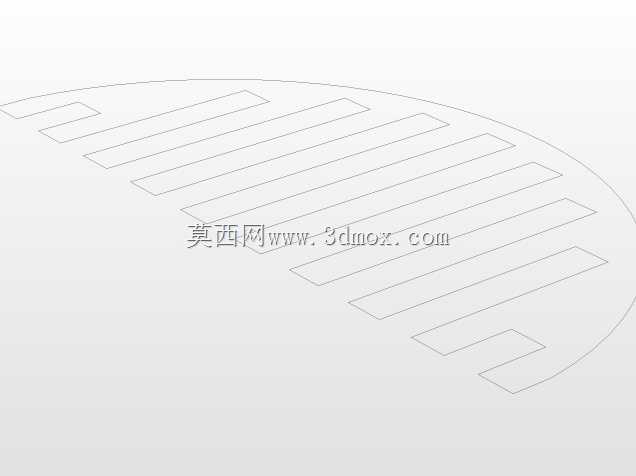

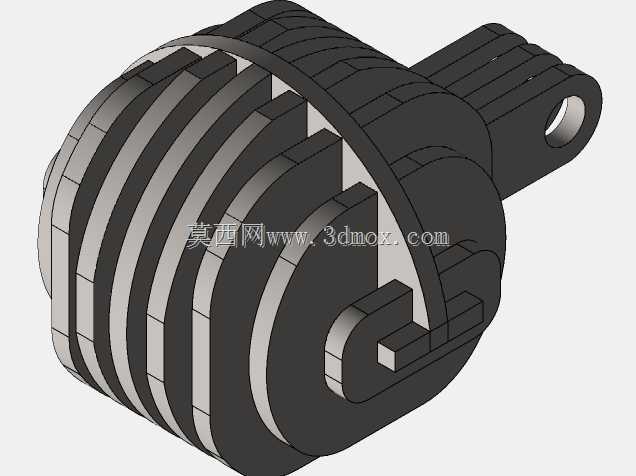

这款摆件的设计核心是将乒乓球运动元素与金属工艺质感结合，整体采用一体化钣金折弯搭配局部机加工细节的结构方案，底座部分采用带折边的平板结构，底部预留的两个折边形成稳定的支撑脚，无需额外紧固件即可平稳放置在平面台面上，底座表面蚀刻的文字区域做了下沉0.2mm的凹槽处理，避免日常摆放擦拭时磨损标识内容。球拍部分采用和底座同厚度的金属板材切割成型，拍面与手柄的过渡区域做了R3的圆角过渡，避免尖锐边角造成磕碰划伤，拍面靠近底座的位置设置了嵌套式的乒乓球造型结构，采用过盈配合的方式与拍面连接，无需额外粘接即可固定，乒乓球表面的纹路采用滚压工艺成型，还原真实乒乓球的接缝细节。从安装边界来看，整体摆件的最大外轮廓尺寸控制在150mm*120mm*180mm范围内，底座的支撑跨度为100mm，重心落在底座支撑面的几何中心偏前位置，即使受到轻微的横向触碰也不会发生倾倒，适合放置在办公桌、展示柜、赛事颁奖台等场景使用。设计过程中优先考虑了加工工艺的可行性，所有折弯边的内R角均匹配对应板材厚度的最小折弯半径，避免折弯处出现开裂变形，所有外露边缘均做了C0.5的倒角处理，去除切割产生的毛刺飞边。球拍与底座的连接采用插接式结构，底座上预留的插槽宽度与球拍板材厚度保持0.1mm的间隙配合，装配时可直接将球拍下端插入插槽，配合底部的定位凸点实现限位，无需焊接即可保证连接强度，同时也方便拆解后进行表面处理。作为体育主题的纪念类摆件，该结构既保留了乒乓球运动的核心识别元素，又通过金属材质的冷硬质感提升了摆件的纪念价值，结构上没有冗余的装饰部件，所有造型特征都服务于整体主题表达，加工工序简单，适合小批量定制生产，可根据不同赛事需求更换底座表面的蚀刻内容，适配各类乒乓球赛事的纪念、颁奖场景，日常摆放时无需额外维护，金属表面的拉丝处理可有效掩盖轻微的划痕和指纹残留，长期摆放仍能保持较好的外观质感。
