方管焊接式设备支撑机架结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:223229
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计
  • 方管焊接式设备支撑机架结构设计

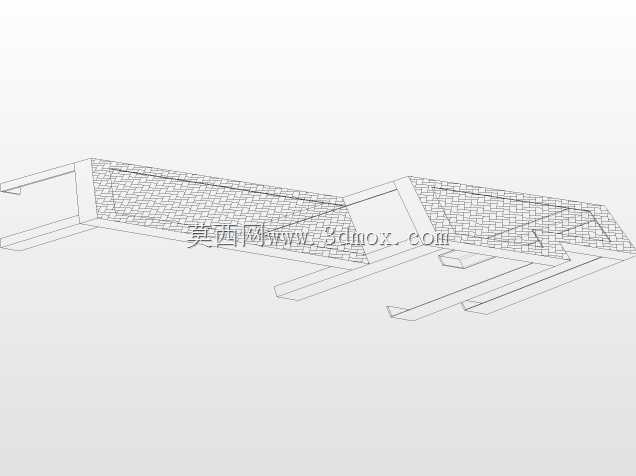

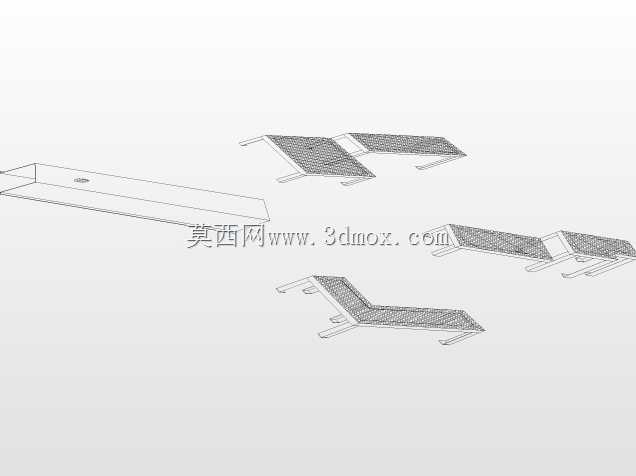

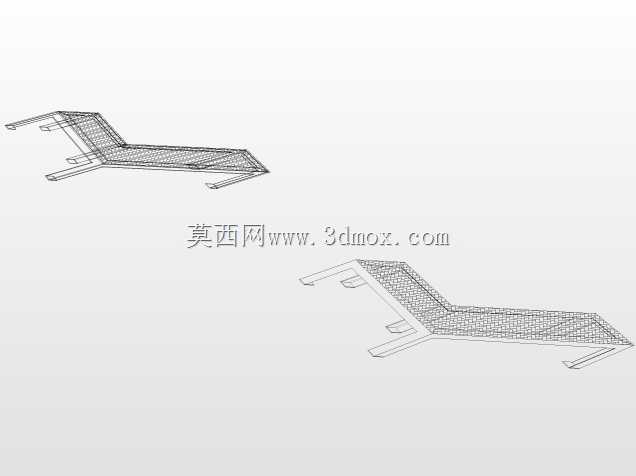

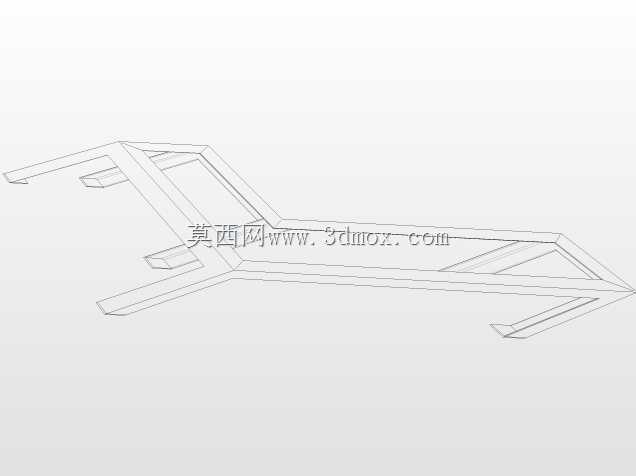

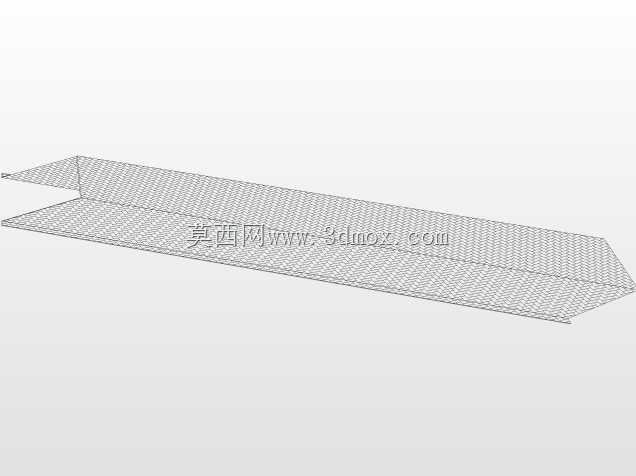

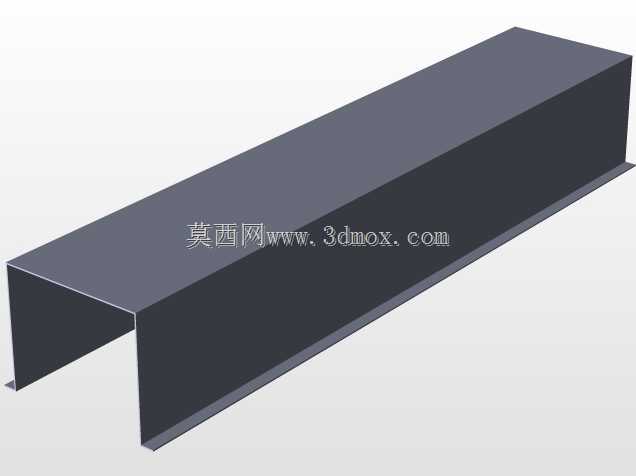

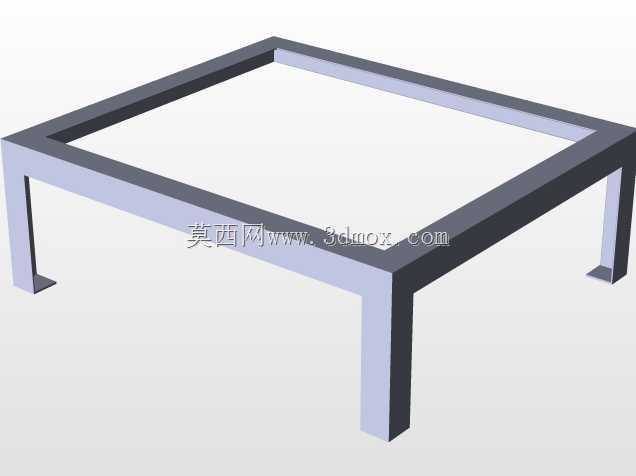

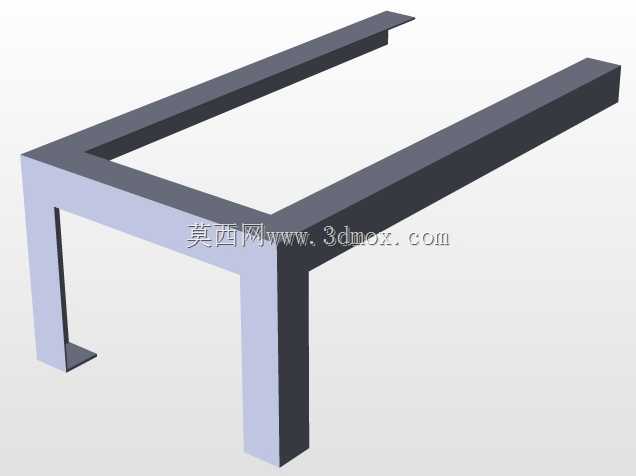

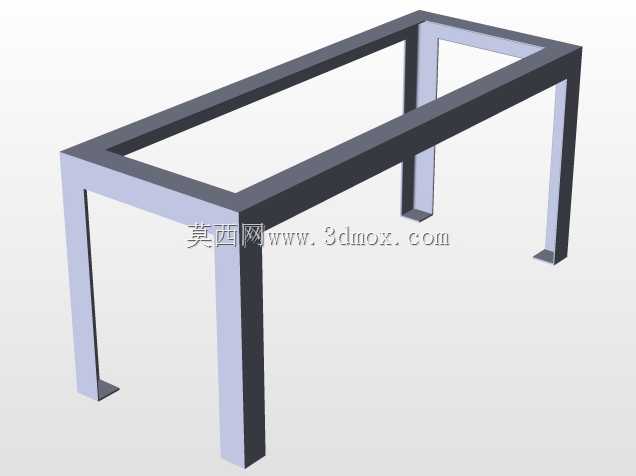

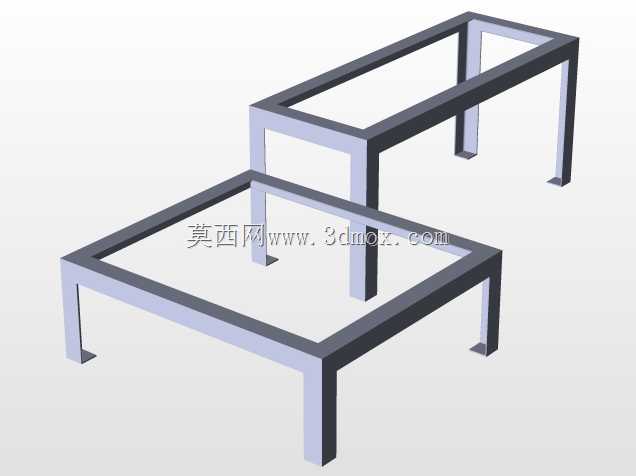

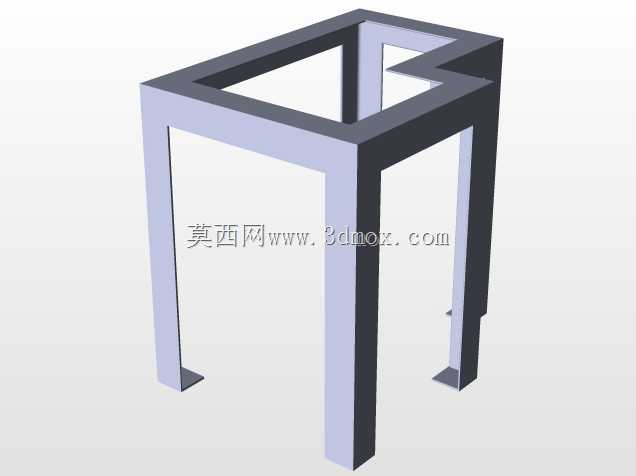

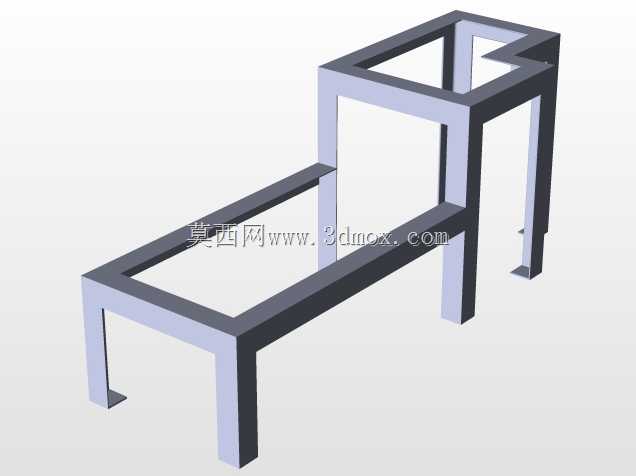

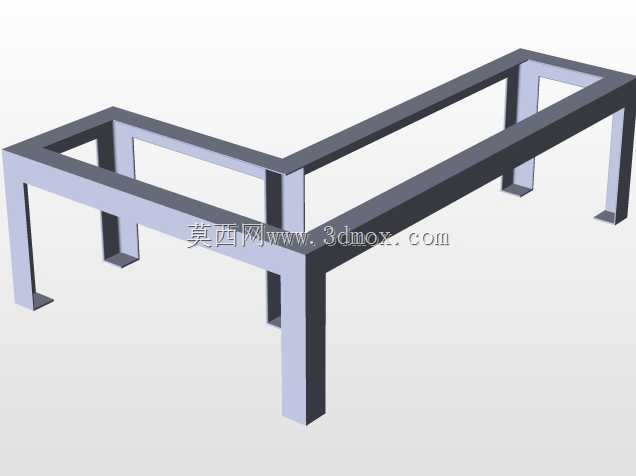

这类方管焊接机架在工业现场的应用覆盖范围极广,从车间流水线的工位支撑、小型加工设备的承载底座,到自动化产线的过渡接驳架、检测设备的安装基座都能见到这类结构的身影,核心作用是为上部安装的功能部件提供稳定的刚性支撑,抵消设备运行过程中产生的振动与偏载力矩,避免上部部件出现位置偏移或共振问题。设计这类机架时,首先要根据上部承载设备的总重量、动载荷系数、重心分布位置来确定主框架的型材截面规格,常规小负载场景下选用40*40mm规格的方管即可满足刚性要求,若上部搭载有往复运动机构或冲击类部件,则需要将主纵梁、横梁的截面升级到60*60mm或80*40mm的矩形管,同时在受力集中的节点位置增加三角加强筋,避免长期受载后出现焊缝开裂或框架变形。从结构布局来看,这款机架采用了双纵梁搭配多根横梁的矩形框架结构,四条支腿直接与主框架焊接为整体,支腿底部预留了安装脚杯或脚轮的接口,方便后期根据使用场景调整固定方式:如果是长期固定放置的工位,可在支腿底部安装可调脚杯,通过调节脚杯高度来找平机架,抵消地面不平整带来的框架扭曲问题;如果是需要频繁移位的小型设备,可直接替换为万向脚轮,配合刹车结构实现快速移位与位置锁定。设计过程中需要重点控制框架的形位公差,主框架上表面的平面度需要控制在每米1mm以内,保证上部安装的设备台面不会出现倾斜,支腿的垂直度偏差不能超过千分之二,避免机架放置后出现单侧受力过大的问题。焊接工艺上优先采用二氧化碳气体保护焊,所有焊缝采用连续角焊缝,焊后需要对框架进行时效处理,消除焊接内应力,防止后期使用过程中出现应力释放导致的框架变形。安装边界方面,这类机架的上部安装孔位需要根据上部设备的安装尺寸提前预留,通常会在主框架的横梁上焊接对应的安装螺母板,或者直接加工长圆孔来适配不同尺寸的设备安装需求,机架的整体高度通常根据操作人员的作业高度来设定,常规站立作业的机架高度控制在750mm到850mm之间,坐姿作业则控制在600mm到700mm之间,支腿的横向跨度需要比上部设备的外形尺寸单边宽出50mm以上,保证设备安装后重心完全落在机架的支撑范围内,避免出现倾覆风险。另外在框架的内部空间,可以根据走线、走管的需求预留对应的穿线孔或者安装线槽的固定位,方便后期布设设备的电源线、信号线以及气路管路,让整体布局更加规整,避免管线外露造成的安全隐患。
