双安装孔位连接固定钣金支架结构

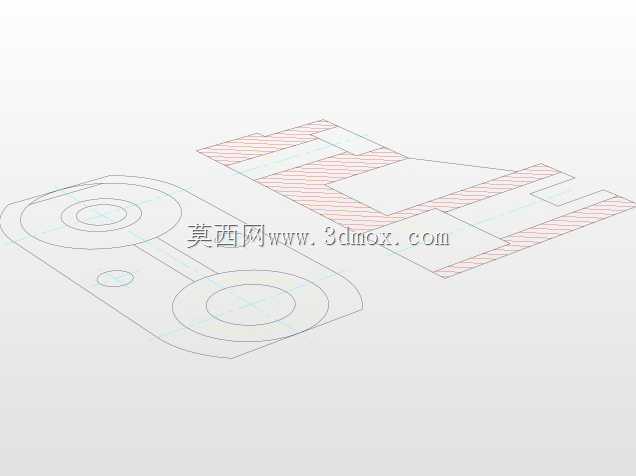

这类带双圆形安装孔的钣金支架，在轻工输送线侧边护板固定、小型设备外壳内部元器件承托场景中应用十分广泛，日常做设备改型时经常会遇到类似结构的选型或重新设计需求。从结构形态来看，主体采用弯折成型的钣金板材，两个圆形安装孔分别位于支架两端的圆弧过渡区域，中间通过收窄的连接臂实现两个安装点位的跨距衔接，板面的剖面线区域对应实际冲压加工时的压型加强结构，用来提升薄板构件的整体抗弯折能力，避免安装锁紧后长期受载出现板面翘曲变形。设计这类构件时，首先要确认两端安装孔的中心距是否匹配现场安装点位的实际间距，孔位边缘到板材外轮廓的最小距离要满足紧固件安装的扳手操作空间，同时不能小于板材厚度的1.5倍，防止锁紧时孔位边缘出现开裂。中间连接臂的宽度设计需要结合实际承载重量核算，若承托的元器件重量超过1.5kg，需要在连接臂背面增加冲压凸筋来提升截面惯性矩，不需要额外增加板材厚度就能实现刚度提升，兼顾轻量化与结构强度。支架的弯折圆角半径需要匹配所选板材的冲压工艺参数，普通冷轧钢板弯折时内圆角取0.8-1.2倍板厚即可，避免弯折处出现应力集中导致的断裂隐患。安装边界方面，这类支架的整体外轮廓要避开周边设备的运动部件行程范围，安装后板面与相邻构件的最小间隙要保留3mm以上，防止设备运行振动时出现剐蹭异响。两端的安装孔可根据实际固定需求选择圆孔或长圆孔，若现场安装点位存在装配公差累积，将其中一个孔设计成长圆孔可大幅降低安装对位难度，减少现场修配的工作量。板材表面处理通常采用喷塑或镀锌工艺，适配一般工业环境下的防腐蚀需求，若应用在潮湿或有腐蚀性介质的场景，可更换为不锈钢板材加工，不需要额外做表面处理就能满足使用要求。做三维建模时，要注意将弯折处的工艺缺口、压型结构的脱模斜度准确还原，避免后续导出工程图时出现加工歧义，同时要核算展开后的板材轮廓尺寸，确保冲压下料时的材料利用率最优。
